WESTER

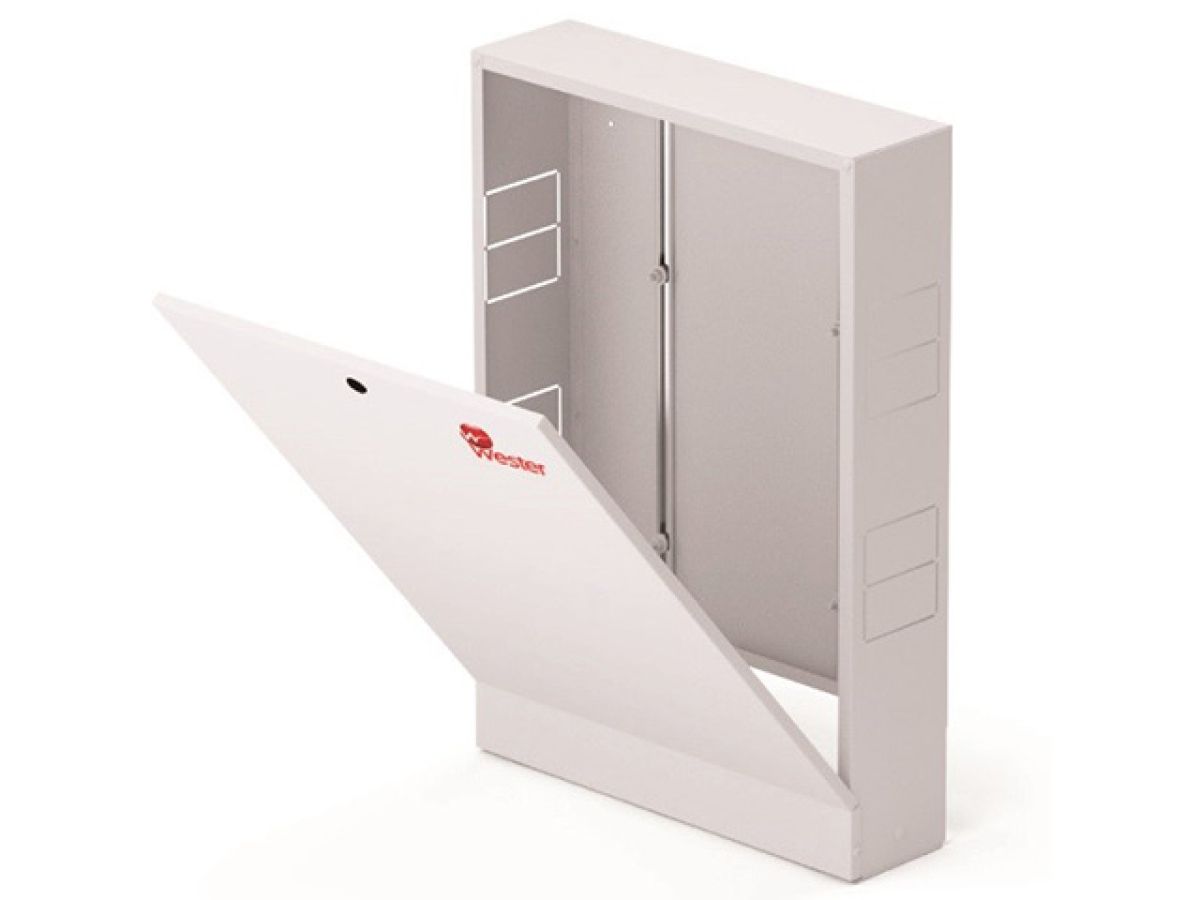

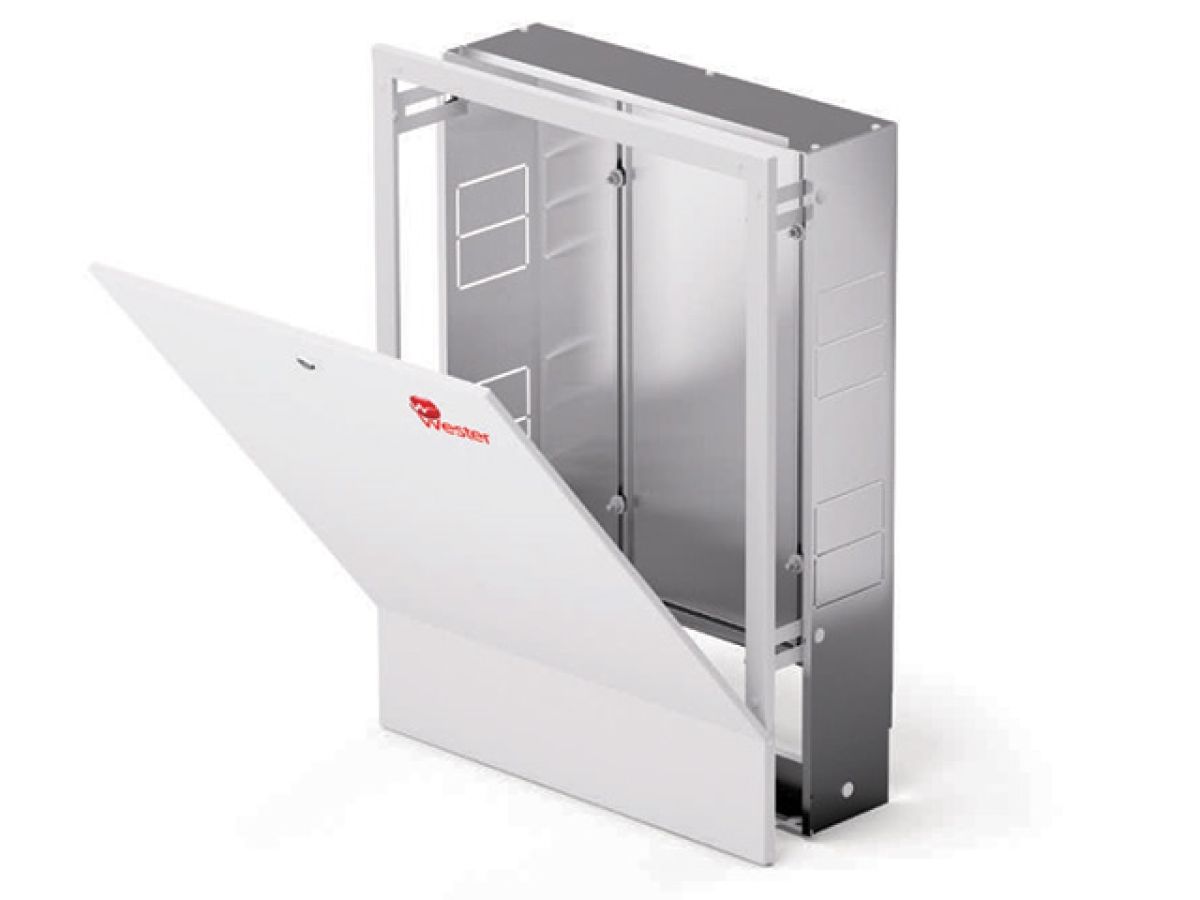

Шкаф коллекторный наружный ШРН

Применяется для монтажа в системах отопления и водоснабжения.
Шкаф выполнен из стали, окрашен порошковой краской RAL 9016 с предварительным нанесением фосфатной пленки для придания антикоррозионных свойств изделию.
В боковых стенках корпуса шкафа выполнена перфорация, сегменты которой удаляются в любом удобном месте для подсоединения трубопроводов
Внутри шкафа установлены универсальные профильные крепления, позволяющие располагать оборудование по всей высоте и ширине шкафа.
Шкаф имеет регулировки по высоте до 63 мм за счет выдвижных ножек.
Шкафы снабжены надежным креплением к полу и стене.
Для защиты от несанкционированного доступа шкаф оснащен внутренним замком.
Упаковка выполнена из гофрокартона.

Артикул: ШРН - 4
Габаритные размеры, мм АхВхН: 848х118х652-715
Масса, кг: 7,16
Макс. кол-во выход. отверстий, коллектор в сборе: 10
Макс. кол-во выход. отверстий, коллектор в сборе c насосно-смесительным узлом: 5

Горловина, мм: 51,5
Объем бака, л: 12
Производство: Италия

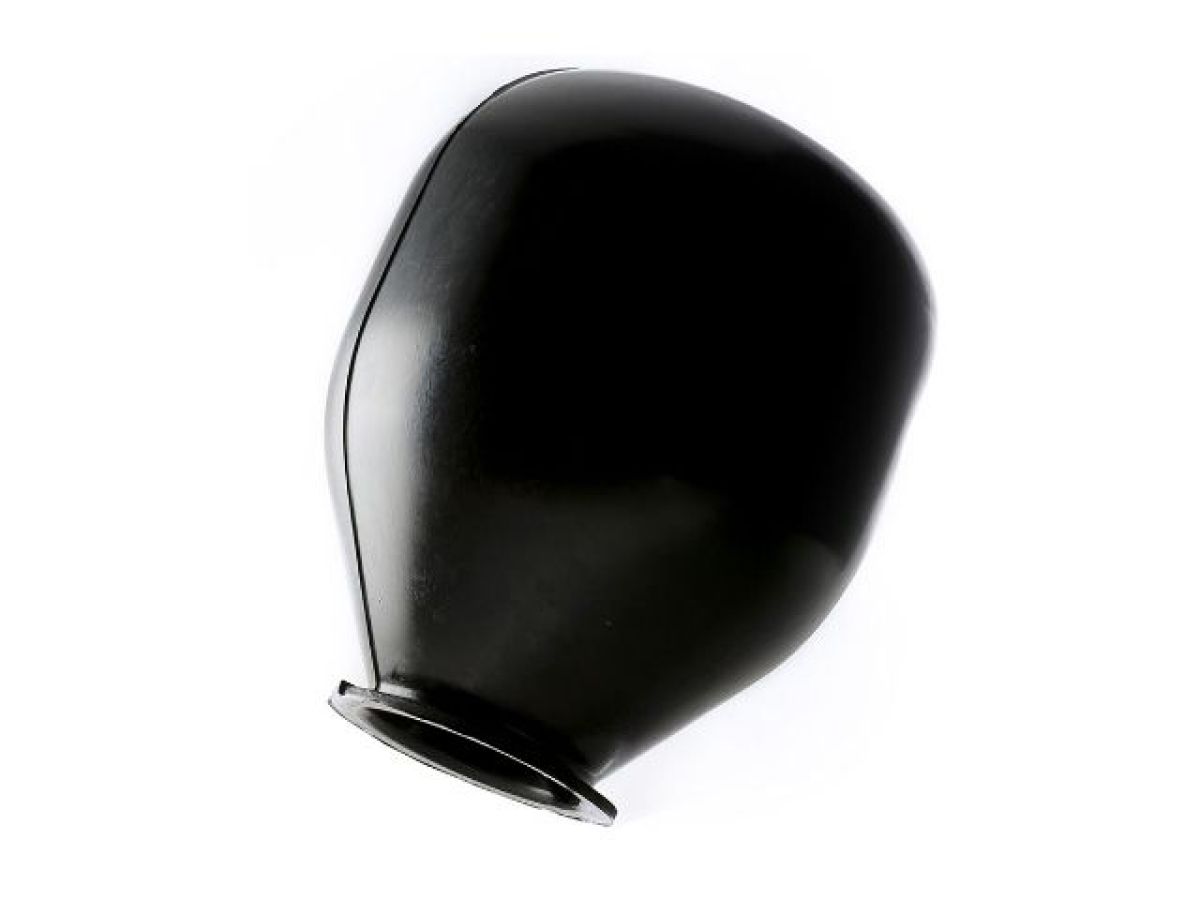

Мембрана для баков 12 л.
Подходит к бакам с фланцем 90 мм на 4 болта WRV/WAV/WDV 8 - 12

Горловина, мм: 89
Объем бака, л: 50
Производство: Италия
Описание
Мембрана для баков 50 л.

Диаметр разъема соединения, дюйм: 3/4;
Температура жидкости, max, C: 110;
Объем бака, л: 24;
Страна производства: Россия;
Мембрана 999ME016
В ходе производства установлено:
- мембранные баки, выпущенные в 2024 ДО февраля 2025 года с ТУРЕЦКИМ ниппелем, могут ТЕРЯТЬ ДАВЛЕНИЕ из-за незатянутого золотника.
Это не является производственным браком, НО, ТРЕБУЕТ ДОПОЛНИТЕЛЬНОЙ ПОДТЯЖКИ ЗОЛОТНИКА в воздушном ниппеле при монтаже и соответственно проверки давления и доведения его до нормы.
- турецкий ниппель полностью соответствует требованиям к качеству, а баки с ним проходят обязательную проверку.

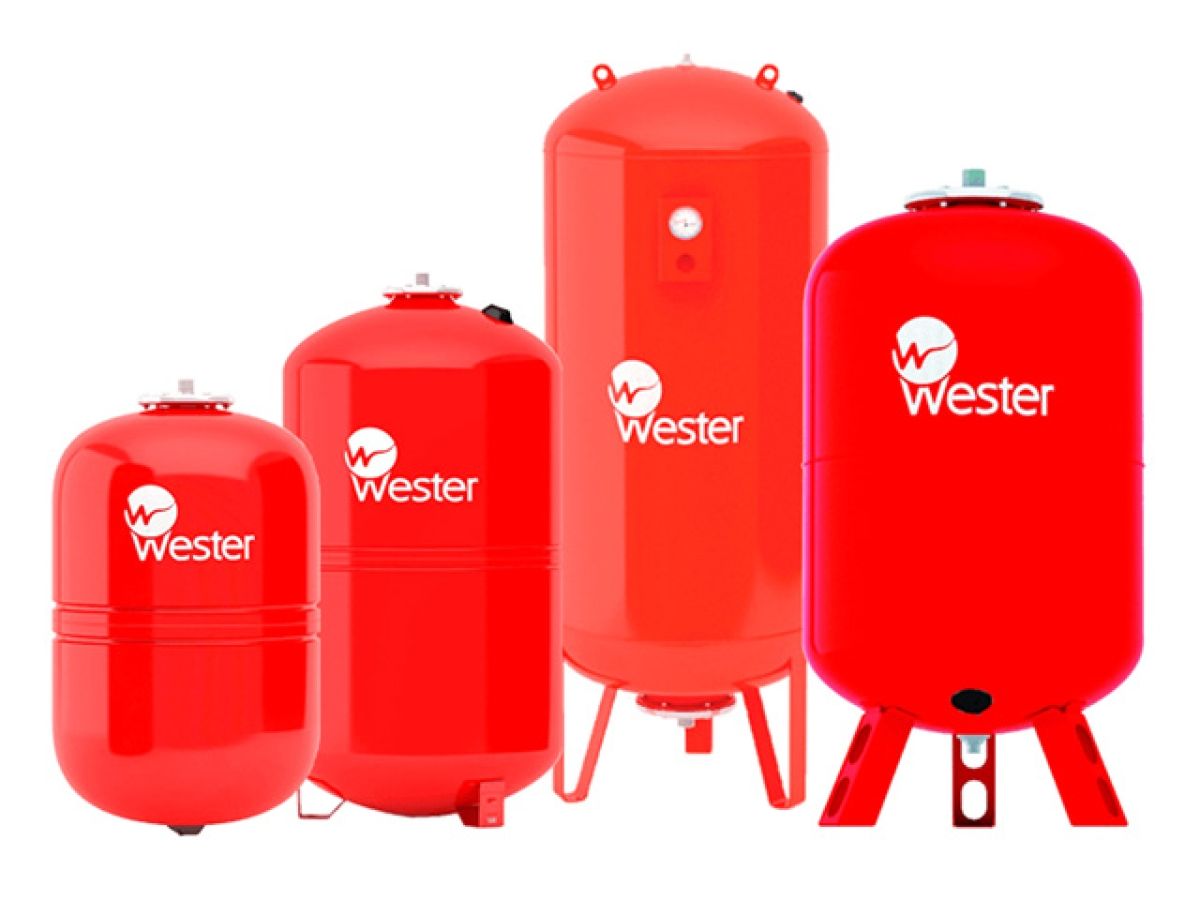

WRV 24 - служит для компенсации температурных расширений теплоносителя в замкнутых системах отопления. Мембрана EPDM. Максимальное рабочее давление 5 бар. Рассчитан на рабочую температуру до 110 С.

Диаметр разъема соединения, дюйм: 34;
Температура жидкости, max, C: 110;
Объем бака, л: 12;
Страна производства: Россия;
Гарантия: 12 мес.
В ходе производства установлено:
- мембранные баки, выпущенные в 2024 ДО февраля 2025 года с ТУРЕЦКИМ ниппелем, могут ТЕРЯТЬ ДАВЛЕНИЕ из-за незатянутого золотника.
Это не является производственным браком, НО, ТРЕБУЕТ ДОПОЛНИТЕЛЬНОЙ ПОДТЯЖКИ ЗОЛОТНИКА в воздушном ниппеле при монтаже и соответственно проверки давления и доведения его до нормы.
- турецкий ниппель полностью соответствует требованиям к качеству, а баки с ним проходят обязательную проверку.
WRV 12 - предназначен для компенсации температурных расширений теплоносителя в замкнутых системах отопления. Мембрана EPDM. Максимальное рабочее давление 5 бар. Рассчитан на рабочую температуру до 110 С.

Диаметр разъема соединения, дюйм: 34;
Температура жидкости, max, C: 110;
Объем бака, л: 18;
Страна производства: Россия;
Гарантия: 12 мес.
В ходе производства установлено:
- мембранные баки, выпущенные в 2024 ДО февраля 2025 года с ТУРЕЦКИМ ниппелем, могут ТЕРЯТЬ ДАВЛЕНИЕ из-за незатянутого золотника.
Это не является производственным браком, НО, ТРЕБУЕТ ДОПОЛНИТЕЛЬНОЙ ПОДТЯЖКИ ЗОЛОТНИКА в воздушном ниппеле при монтаже и соответственно проверки давления и доведения его до нормы.
- турецкий ниппель полностью соответствует требованиям к качеству, а баки с ним проходят обязательную проверку.
WRV 18 - применяется для компенсации температурных расширений теплоносителя в замкнутых системах отопления. Мембрана EPDM. Максимальное рабочее давление 5 бар. Рассчитан на рабочую температуру до 110 С.

Горловина, мм: 89
Объем бака, л: 80
Производство: Италия
Описание
Мембрана для баков 80 л.

Объём: 100 л
Максимальное давление: 10 бар
Давление в воздушной полости бакак: 1,5 бар
Высота: 787 мм
Диаметр: 495 мм
Штуцер: 1
Ддиапазон рабочих температур: от 1 до 100С
Срок службы - до 100 000 циклов
Масса: 15,1 кг

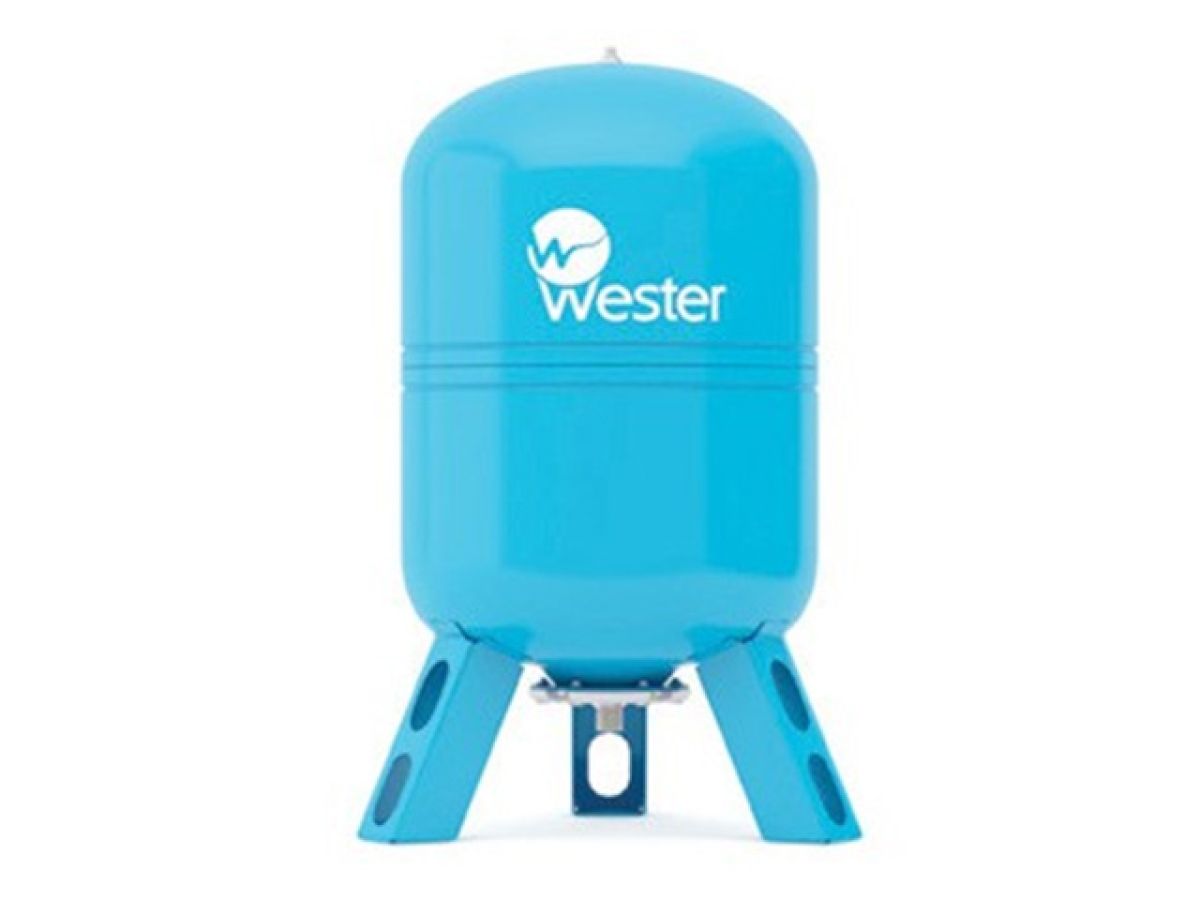

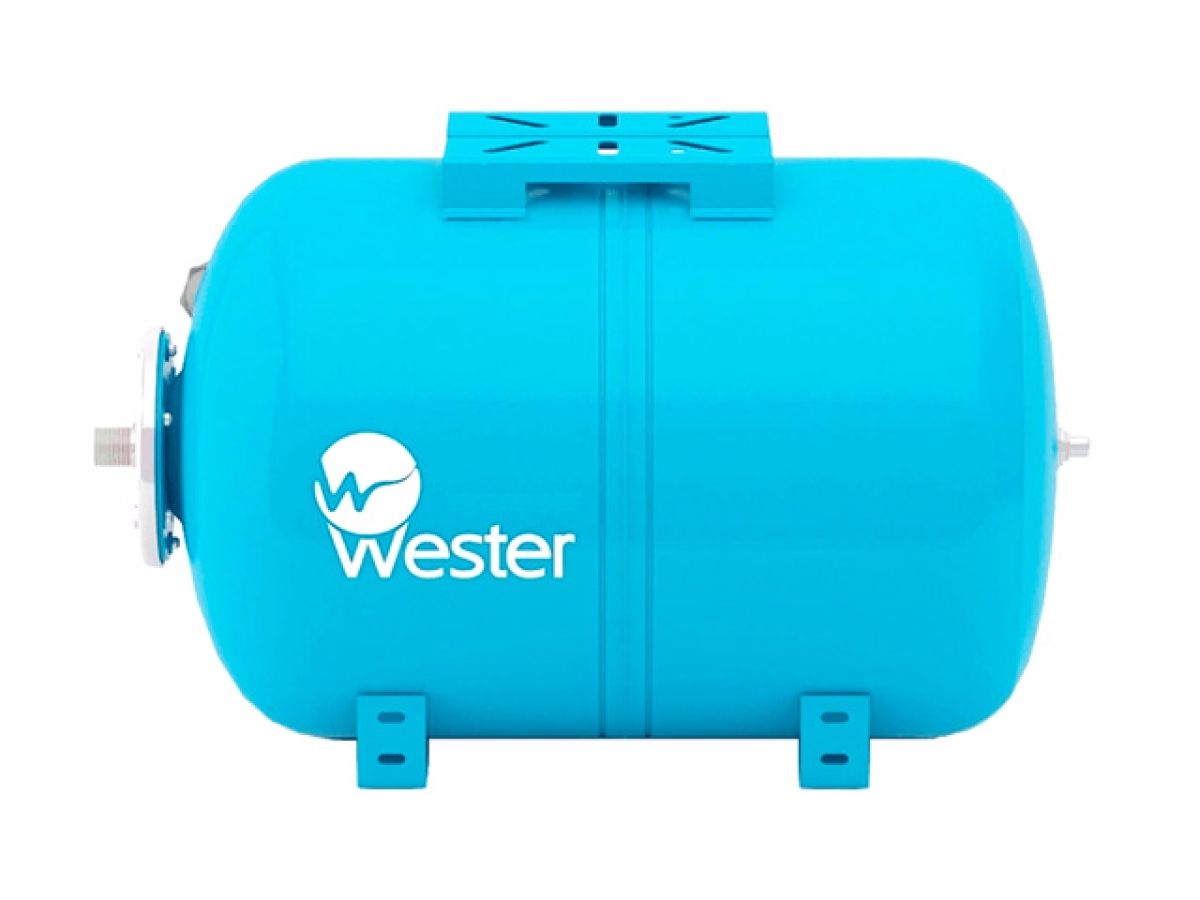

Гидроаккумуляторы предназначены для поддержания рабочего давления в системе водоснабжения, предотвращения разрушения системы от гидравлического удара, уменьшения количества включений- выключений насоса и компенсации температурного расширения воды в системе ГВС.

Основные элементы бака: корпус из высококачественной стали и эластичная мембрана из EPDM. Мембрана разделяет бак на две камеры: воздушную, полость между металлическим корпусом и мембранной и внутреннюю полость, где находится рабочая жидкость. Рабочая жидкость находится внутри мембраны и не контактирует с металлическими стенками бака.

В ходе производства установлено:
- мембранные баки, выпущенные в 2024 ДО февраля 2025 года с ТУРЕЦКИМ ниппелем, могут ТЕРЯТЬ ДАВЛЕНИЕ из-за незатянутого золотника.
Это не является производственным браком, НО, ТРЕБУЕТ ДОПОЛНИТЕЛЬНОЙ ПОДТЯЖКИ ЗОЛОТНИКА в воздушном ниппеле при монтаже и соответственно проверки давления и доведения его до нормы.
- турецкий ниппель полностью соответствует требованиям к качеству, а баки с ним проходят обязательную проверку.
Баки применяются в магистралях холодного водоснабжения для:
- поддержания постоянного давления в системе;
- уменьшения количества включений-выключений насоса;
- защиты системы от гидравлического удара.
- основные элементы бака: корпус из высококачественной стали и эластичная мембрана из материала EPDM.
Мембрана разделяет бак на две камеры: воздушную, полость между металлическим корпусом и мембранной и внутреннюю полость, где находится рабочая жидкость.
Рабочая жидкость находится внутри мембраны и не контактирует с металлическими стенками бака.
Все баки оснащены сменной мембраной. Срок службы - до 100 000 циклов.
Давление в воздушной полости баков от 8 до 150л - 1,5 бара, от 750 до 10 000л -4бара. Баки от 200 до 10 000 литров могут изготавливаться в специальном исполнении 16 бар, 25 бар.
Диаметр штуцера 1

Диаметр разъема соединения, дюйм: 3/4;
Температура жидкости, max, C: 110;
Объем бака, л: 80;
Страна производства: Россия;
Модель: WRV 80
Объем бака, л: 80
Максимальное рабочее давление, бар:12
Диаметр бака, мм: 410
Материал: EPDM
Температура теплоносителя, C min: -10
Температура теплоносителя, C max: 100
Давление воздушной полости, бар: 1,5
Высота, мм: 690
WRV 80 - компенсирует температурных расширений теплоносителя в замкнутых системах отопления. Мембрана EPDM. Максимальное рабочее давление 5 бар. Рассчитан на рабочую температуру до 110 С.

Мембрана 999ME016
В ходе производства установлено:
- мембранные баки, выпущенные в 2024 ДО февраля 2025 года с ТУРЕЦКИМ ниппелем, могут ТЕРЯТЬ ДАВЛЕНИЕ из-за незатянутого золотника.
Это не является производственным браком, НО, ТРЕБУЕТ ДОПОЛНИТЕЛЬНОЙ ПОДТЯЖКИ ЗОЛОТНИКА в воздушном ниппеле при монтаже и соответственно проверки давления и доведения его до нормы.
- турецкий ниппель полностью соответствует требованиям к качеству, а баки с ним проходят обязательную проверку.

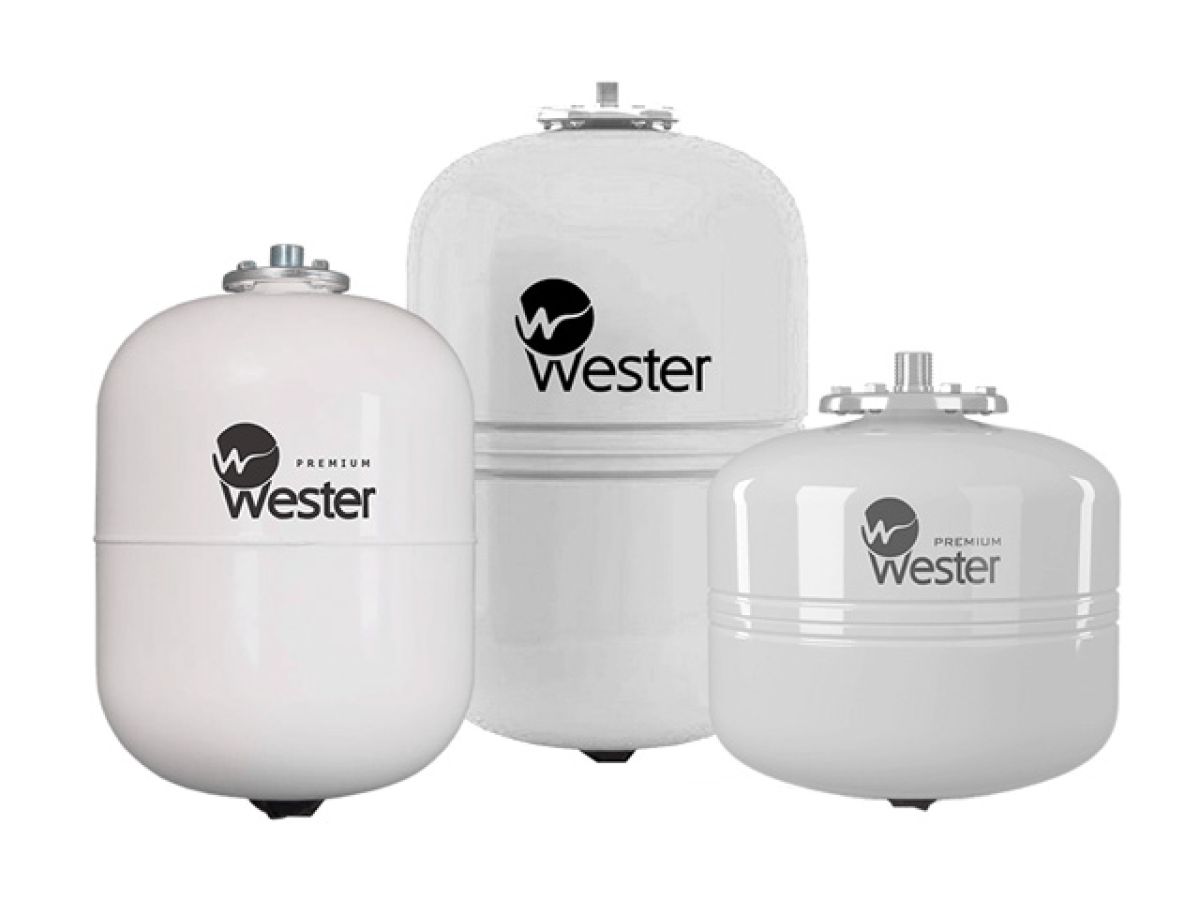

Баки применяют в магистралях горячего водоснабжения для компенсации температурного расширения воды и в гелиосистемах для компенсации температурного расширения воды. Материал корпуса- сталь; материал мембраны - EPDM; максимальное рабочее давление 12 бар, диапазон рабочих температур 1 110С.

Артикул : WDV18P
Торговая марка : Wester
Страна-производитель : Россия
Сфера применения : ГВС, гелиосистемы
Масса, кг 3.02
Объём, л 18
Высота, м 0.4
Среда применения : вода, водно-гликолевый раствор
Сменная мембрана : да
Серия : WDV
Подключение : наружная резьба 3/4"
Минимальная рабочая температура, С 1
Материал мембраны : EPDM
Материал корпуса : сталь эмалированная
Материал контрфланца : сталь нержавеющая
Максимальное рабочее давление, бар 12
Максимальная рабочая температура, С 110
Исполнение : вертикальное
Диаметр, м 0,28
Цвет : белый
В ходе производства установлено:
- мембранные баки, выпущенные в 2024 ДО февраля 2025 года с ТУРЕЦКИМ ниппелем, могут ТЕРЯТЬ ДАВЛЕНИЕ из-за незатянутого золотника.
Это не является производственным браком, НО, ТРЕБУЕТ ДОПОЛНИТЕЛЬНОЙ ПОДТЯЖКИ ЗОЛОТНИКА в воздушном ниппеле при монтаже и соответственно проверки давления и доведения его до нормы.
- турецкий ниппель полностью соответствует требованиям к качеству, а баки с ним проходят обязательную проверку.

Проходная
Горловина, мм: 89
Объем бака, л: 100
Производство: Италия
Описание
Проходная
Мембрана для баков 100 л.

Шкаф коллекторный наружный ШРН

Применяется для монтажа в системах отопления и водоснабжения.
Шкаф выполнен из стали, окрашен порошковой краской RAL 9016 с предварительным нанесением фосфатной пленки для придания антикоррозионных свойств изделию.
В боковых стенках корпуса шкафа выполнена перфорация, сегменты которой удаляются в любом удобном месте для подсоединения трубопроводов
Внутри шкафа установлены универсальные профильные крепления, позволяющие располагать оборудование по всей высоте и ширине шкафа.
Шкаф имеет регулировки по высоте до 63 мм за счет выдвижных ножек.
Шкафы снабжены надежным креплением к полу и стене.
Для защиты от несанкционированного доступа шкаф оснащен внутренним замком.
Упаковка выполнена из гофрокартона.

Артикул: ШРН - 5
Габаритные размеры, мм АхВхН: 998х118х652-715
Масса, кг: 8,15
Макс. кол-во выход. отверстий, коллектор в сборе: 12
Макс. кол-во выход. отверстий, коллектор в сборе c насосно-смесительным узлом: 8

Баки применяются в магистралях холодного водоснабжения для:
- поддержания постоянного давления в системе;
- уменьшения количества включений-выключений насоса;
- защиты системы от гидравлического удара.
- основные элементы бака: корпус из высококачественной стали и эластичная мембрана из материала EPDM.
Мембрана разделяет бак на две камеры: воздушную, полость между металлическим корпусом и мембранной и внутреннюю полость, где находится рабочая жидкость.
Рабочая жидкость находится внутри мембраны и не контактирует с металлическими стенками бака.
Все баки оснащены сменной мембраной. Срок службы - до 100 000 циклов.
Давление в воздушной полости баков от 8 до 150л - 1,5 бара, от 750 до 10 000л -4бара. Баки от 200 до 10 000 литров могут изготавливаться в специальном исполнении 16 бар, 25 бар.
Диаметр штуцера 1

Диаметр разъема соединения, дюйм: 34;
Температура жидкости, max, C: 110;
Объем бака, л: 8;
Страна производства: Россия;
Гарантия: 12 мес.
В ходе производства установлено:
- мембранные баки, выпущенные в 2024 ДО февраля 2025 года с ТУРЕЦКИМ ниппелем, могут ТЕРЯТЬ ДАВЛЕНИЕ из-за незатянутого золотника.
Это не является производственным браком, НО, ТРЕБУЕТ ДОПОЛНИТЕЛЬНОЙ ПОДТЯЖКИ ЗОЛОТНИКА в воздушном ниппеле при монтаже и соответственно проверки давления и доведения его до нормы.
- турецкий ниппель полностью соответствует требованиям к качеству, а баки с ним проходят обязательную проверку.
WRV 8 - предназначен для компенсации температурных расширений теплоносителя в замкнутых системах отопления. Мембрана EPDM. Максимальное рабочее давление 5 бар. Рассчитан на рабочую температуру до 110 С.

Диаметр разъема соединения, дюйм: наружная, 34
Температура жидкости, max, C: 110;
Объем бака, л: 35;
Страна производства: Россия;
Гарантия: 12 мес.
В ходе производства установлено:
- мембранные баки, выпущенные в 2024 ДО февраля 2025 года с ТУРЕЦКИМ ниппелем, могут ТЕРЯТЬ ДАВЛЕНИЕ из-за незатянутого золотника.
Это не является производственным браком, НО, ТРЕБУЕТ ДОПОЛНИТЕЛЬНОЙ ПОДТЯЖКИ ЗОЛОТНИКА в воздушном ниппеле при монтаже и соответственно проверки давления и доведения его до нормы.
- турецкий ниппель полностью соответствует требованиям к качеству, а баки с ним проходят обязательную проверку.
WRV 35 - компенсирует температурных расширений теплоносителя в замкнутых системах отопления. Мембрана EPDM. Максимальное рабочее давление 5 бар. Рассчитан на рабочую температуру до 110 С.

Объём: 80 л
Максимальное давление: 10 бар
Давление в воздушной полости бакак: 1,5 бар
Высота: 807 мм
Диаметр: 410 мм
Штуцер: 1
Ддиапазон рабочих температур: от 1 до 100С
Срок службы: до 100 000 циклов
Масса: 11,6 кг
Гидроаккумуляторы предназначены для поддержания рабочего давления в системе водоснабжения, предотвращения разрушения системы от гидравлического удара, уменьшения количества включений- выключений насоса и компенсации температурного расширения воды в системе ГВС.

Основные элементы бака: корпус из высококачественной стали и эластичная мембрана из EPDM. Мембрана разделяет бак на две камеры: воздушную, полость между металлическим корпусом и мембранной и внутреннюю полость, где находится рабочая жидкость. Рабочая жидкость находится внутри мембраны и не контактирует с металлическими стенками бака.

Объём: 50 л
Максимальное давление: 10 бар
Давление в воздушной полости бакак: 1,5 бар
Высота: 691 мм
Диаметр: 365 мм
Штуцер: 34
Ддиапазон рабочих температур: от 1 до 100С
Срок службы: до 100 000 циклов
Масса: 9,2 кг
В ходе производства установлено:
- мембранные баки, выпущенные в 2024 ДО февраля 2025 года с ТУРЕЦКИМ ниппелем, могут ТЕРЯТЬ ДАВЛЕНИЕ из-за незатянутого золотника.
Это не является производственным браком, НО, ТРЕБУЕТ ДОПОЛНИТЕЛЬНОЙ ПОДТЯЖКИ ЗОЛОТНИКА в воздушном ниппеле при монтаже и соответственно проверки давления и доведения его до нормы.
- турецкий ниппель полностью соответствует требованиям к качеству, а баки с ним проходят обязательную проверку.
Гидроаккумуляторы предназначены для поддержания рабочего давления в системе водоснабжения, предотвращения разрушения системы от гидравлического удара, уменьшения количества включений- выключений насоса и компенсации температурного расширения воды в системе ГВС.

Основные элементы бака: корпус из высококачественной стали и эластичная мембрана из EPDM. Мембрана разделяет бак на две камеры: воздушную, полость между металлическим корпусом и мембранной и внутреннюю полость, где находится рабочая жидкость. Рабочая жидкость находится внутри мембраны и не контактирует с металлическими стенками бака.

Объём: 24 л
Максимальное давление: 10 бар
Давление в воздушной полости бакак: 1,5 бар
Высота: 504 мм
Диаметр: 280 мм
Штуцер: 34
Ддиапазон рабочих температур: от 1 до 100С
Срок службы: до 100 000 циклов
Масса: 4,25 кг
Мембрана 999ME016
В ходе производства установлено:
- мембранные баки, выпущенные в 2024 ДО февраля 2025 года с ТУРЕЦКИМ ниппелем, могут ТЕРЯТЬ ДАВЛЕНИЕ из-за незатянутого золотника.
Это не является производственным браком, НО, ТРЕБУЕТ ДОПОЛНИТЕЛЬНОЙ ПОДТЯЖКИ ЗОЛОТНИКА в воздушном ниппеле при монтаже и соответственно проверки давления и доведения его до нормы.
- турецкий ниппель полностью соответствует требованиям к качеству, а баки с ним проходят обязательную проверку.
Гидроаккумуляторы предназначены для поддержания рабочего давления в системе водоснабжения, предотвращения разрушения системы от гидравлического удара, уменьшения количества включений- выключений насоса и компенсации температурного расширения воды в системе ГВС.

Основные элементы бака: корпус из высококачественной стали и эластичная мембрана из EPDM. Мембрана разделяет бак на две камеры: воздушную, полость между металлическим корпусом и мембранной и внутреннюю полость, где находится рабочая жидкость. Рабочая жидкость находится внутри мембраны и не контактирует с металлическими стенками бака.
