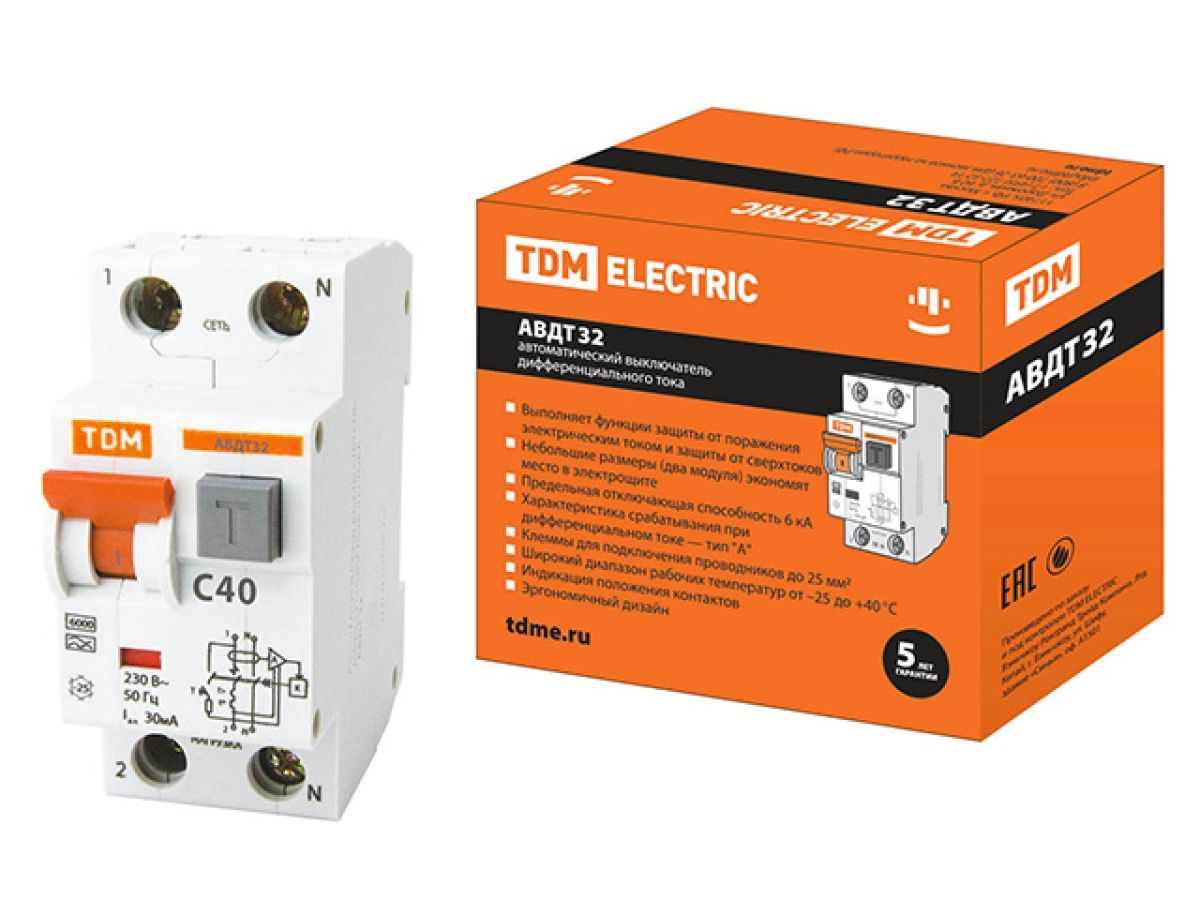

Назначение:

Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.

Применение:

Групповые линии, питающие розетки наружной установки.
Розеточные группы ванных и душевых помещений.
Цепи освещения подвалов и гаражей.

Преимущества:

Аппарат занимает два стандартных модуля в щитке (36 мм).
Наличие двойного одновременного подключения. Шина и проводник значительно расширяет диапазон возможных схемных решений.
Отключающая способность - 6 000 А.
Цена гораздо ниже, чем при покупке УЗО и автоматического выключателя за счет совмещения функций в одном изделии.

Материалы:

Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Упаковка:

Групповая упаковка АВДТ32 1+N по 6 шт. АВДТ63 1+N по 6 шт. АВДТ63 3+N по 3 шт.
Руководство по эксплуатации. Паспорт - 1шт.

Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.

Технические характеристики:
Степень защиты (IP): IP20;
Тип тока утечки: A;
Характеристика срабатывания (кривая тока): C;
Частота: 50 Гц;
Отключение нейтрали (N): да;
Глубина установочная (встраив.), мм: 72;
Категория перенапряжения: 3;
Класс токоограничения: -;
Количество защищенных полюсов: 2;
Модульная ширина (общ. кол-во модульных расстояний): 36 мм;
Номин. отключающая способность по EN 60898, кА: 6;
Номин. отключающая способность по IEC 60947-2, кА: 6;
Номин. ток утечки, мА: 0,1;
Номин. ток, А: 25;
Общ. количество полюсов: 2;
Степень загрязнения: 1;
Номин. (расчетное) напряжение, В: 230;
Гарантия производителя: 5 лет;

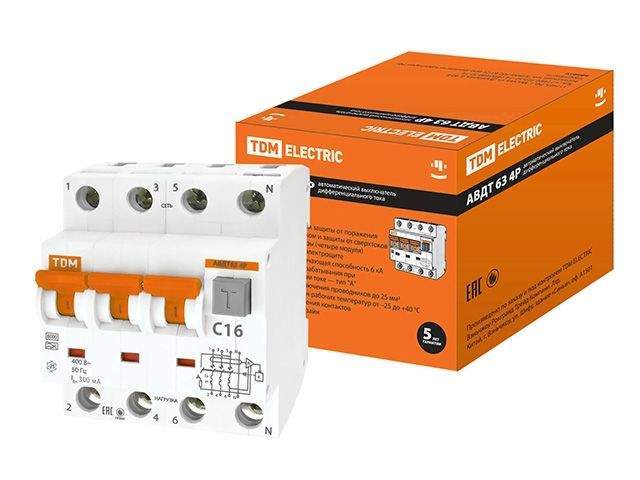

Технические характеристики:
Степень защиты (IP): IP20;
Тип тока утечки: A;
Характеристика срабатывания (кривая тока): C;
Частота: 50 Гц;
Отключение нейтрали (N): да;
Глубина установочная (встраив.), мм: 72;
Категория перенапряжения: 3;
Класс токоограничения: -;
Количество защищенных полюсов: 2;
Модульная ширина (общ. кол-во модульных расстояний): 36 мм;
Номин. отключающая способность по EN 60898, кА: 6;
Номин. отключающая способность по IEC 60947-2, кА: 6;
Номин. ток утечки, мА: 0,03;
Номин. ток, А: 16;
Общ. количество полюсов: 4;
Степень загрязнения: 1;
Номинальное рабочее напряжение Ue, В230/400
Гарантия производителя: 5 лет;

---
Технические характеристики:
Назначение: используется для защиты человека от
поражения электрическим током при прикосновении к открытым токоведущим частям электроустановок, а также для защиты от пожара при протекании дифференциального тока (утечки) на землю и автоматического отключения электрической цепи при появлении сверхтоков;
Количество полюсов: 2 (1+N);
Характеристика срабатывания: C;
Номинальный ток: 32А;
Номинальный ток утечки: 30мА;
Отключающая способность: 6кА;
Тип: электронный;
Тип тока утечки: А (переменный и пульсирующий постоянный);
Индикация сработки от дифференциальной защиты: присутствует;
Номинальное напряжение: 230В;
Частота: 50Гц;
Способ монтажа: DIN-рейка;
Сечение присоединяемых проводников: 1,5 - 25 мм2;
Диапазон рабочих температур: -25°... +40°С;
Степень защиты: IP20;
Гарантия: 3 года;
---
Совместимые товары:
JP7220-01 DIN-рейка (7,5см) оцинкованная Юпитер;
JP7220-02 DIN-рейка (10см) оцинкованная Юпитер;
JP7220-03 DIN-рейка (22,5см) оцинкованная Юпитер;
JP7220-04 DIN-рейка (100см) оцинкованная Юпитер;
---
Преимущества:
- наличие индикации отключения по дифференциальной защите;
- наличие индикации включенного/отключенного положения контактов;
- наличие схемы подключения на лицевой панели выключателя;
- срабатывание по типу утечки А (переменный и пульсирующий постоянный ток), рекомендован для защиты любых бытовых приборов, включая телевизор, компьютер, стиральная машина и т.д.;
---
Конструкция электронного типа обеспечивает защиту от переменного и пульсирующего постоянного тока утечки.

Аналоги:
- АВДТ63 TDM,
- АВДТ32 IEK,
- АД-32 EKF,
- АВДТ-63/ДА-8 КС.

Степень защиты (IP): IP20;
Тип тока утечки: A;
Характеристика срабатывания (кривая тока): C;
Частота: 50 Гц;
Отключение нейтрали (N): да;
Глубина установочная (встраив.), мм: 72;
Категория перенапряжения: 3;
Класс токоограничения: -;
Количество защищенных полюсов: 2;
Модульная ширина (общ. кол-во модульных расстояний): 72 мм;
Номин. отключающая способность по EN 60898, кА: 6;
Номин. отключающая способность по IEC 60947-2, кА: 6;
Номин. ток утечки, мА: 0,1;
Номин. ток, А: 32;
Общ. количество полюсов: 4;
Степень загрязнения: 1;
Номинальное рабочее напряжение Ue, В230400
Гарантия производителя: 5 лет;

---
Технические характеристики:
Назначение:
используется для защиты человека от
поражения электрическим током при прикосновении к открытым токоведущим частям электроустановок, а также для защиты от пожара при протекании дифференциального тока (утечки) на землю и автоматического отключения электрической цепи при появлении сверхтоков;
Количество полюсов: 2 (1+N);
Характеристика срабатывания: C;
Номинальный ток: 20А;
Номинальный ток утечки: 30мА;
Отключающая способность: 6кА;
Тип: электронный;
Тип тока утечки: А (переменный и пульсирующий постоянный);
Индикация сработки от дифференциальной защиты: присутствует;
Номинальное напряжение: 230В;
Частота: 50Гц;
Способ монтажа: DIN-рейка;
Сечение присоединяемых проводников: 1,5 - 25 мм2;
Диапазон рабочих температур: -25°... +40°С;
Степень защиты: IP20;
Гарантия: 3 года;
---
Совместимые товары:
JP7220-01 DIN-рейка (7,5см) оцинкованная Юпитер;
JP7220-02 DIN-рейка (10см) оцинкованная Юпитер;
JP7220-03 DIN-рейка (22,5см) оцинкованная Юпитер;
JP7220-04 DIN-рейка (100см) оцинкованная Юпитер;
---
Преимущества:
- наличие индикации отключения по дифференциальной защите;
- наличие индикации включенного/отключенного положения контактов;
- наличие схемы подключения на лицевой панели выключателя;
- срабатывание по типу утечки А (переменный и пульсирующий постоянный ток), рекомендован для защиты любых бытовых приборов, включая телевизор, компьютер, стиральная машина и т.д.;
---
Конструкция электронного типа обеспечивает защиту от переменного и пульсирующего постоянного тока утечки.

Аналоги:
- АВДТ63 TDM,
- АВДТ32 IEK,
- АД-32 EKF,
- АВДТ-63/ДА-8 КС.

---
Технические характеристики:
Назначение: используется для защиты человека от
поражения электрическим током при прикосновении к открытым токоведущим частям электроустановок, а также для защиты от пожара при протекании дифференциального тока (утечки) на землю и автоматического отключения электрической цепи при появлении сверхтоков;
Количество полюсов: 2 (1+N);
Характеристика срабатывания: C;
Номинальный ток: 16А;
Номинальный ток утечки: 30мА;
Отключающая способность: 6кА;
Тип: электронный;
Тип тока утечки: А (переменный и пульсирующий постоянный);
Индикация сработки от дифференциальной защиты: присутствует;
Номинальное напряжение: 230В;
Частота: 50Гц;
Способ монтажа: DIN-рейка;
Сечение присоединяемых проводников: 1,5 - 25 мм2;
Диапазон рабочих температур: -25°... +40°С;
Степень защиты: IP20;
Гарантия: 3 года;
---
Совместимые товары:
JP7220-01 DIN-рейка (7,5см) оцинкованная Юпитер;
JP7220-02 DIN-рейка (10см) оцинкованная Юпитер;
JP7220-03 DIN-рейка (22,5см) оцинкованная Юпитер;
JP7220-04 DIN-рейка (100см) оцинкованная Юпитер;
---
Преимущества:
- наличие индикации отключения по дифференциальной защите;
- наличие индикации включенного/отключенного положения контактов;
- наличие схемы подключения на лицевой панели выключателя;
- срабатывание по типу утечки А (переменный и пульсирующий постоянный ток), рекомендован для защиты любых бытовых приборов, включая телевизор, компьютер, стиральная машина и т.д.;
---
Конструкция электронного типа обеспечивает защиту от переменного и пульсирующего постоянного тока утечки.



Аналоги:
- АВДТ63 TDM,
- АВДТ32 IEK,
- АД-32 EKF,
- АВДТ-63/ДА-8 КС.

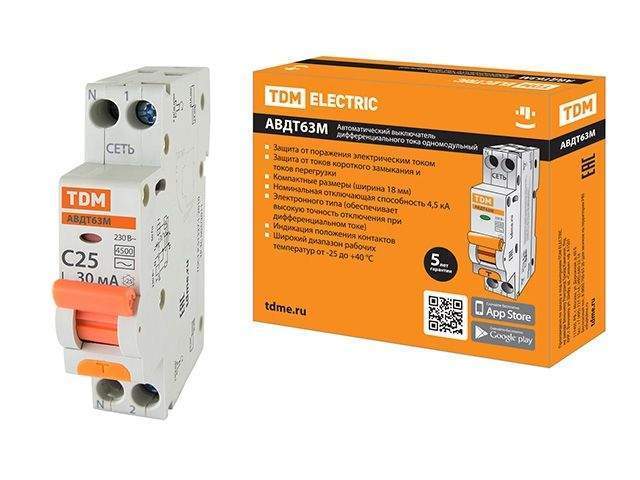

Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.

Защита от токов короткого замыкания и токов перегрузки.
Защита от дифференциальных токов утечки (защита жизни человека от поражения электрическим током и защита от пожара).

Число полюсов 1+N
Номинальное рабочее напряжение Ue, В 230
Номинальный ток In, А 6, 10, 16, 20, 25, 32
Номинальный отключающий дифференциальный ток (уставка) I?n, mA 10, 30
Номинальная наибольшая коммутационная способность Iсn, A 4500
Номинальная дифференциальная наибольшая включающая и отключающая способность I?m, A 4500
Рабочая характеристика, тип АС
Характеристика срабатывания от сверхтоков, тип С
Максимальное сечение провода, присоединяемые к зажимам, мм? сеть 16
нагрузка 10

Защита от токов перегрузки и короткого замыкания, от утечки токов, от пожара

Защита от токов перегрузки и короткого замыкания, от утечки токов, от пожара

Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.

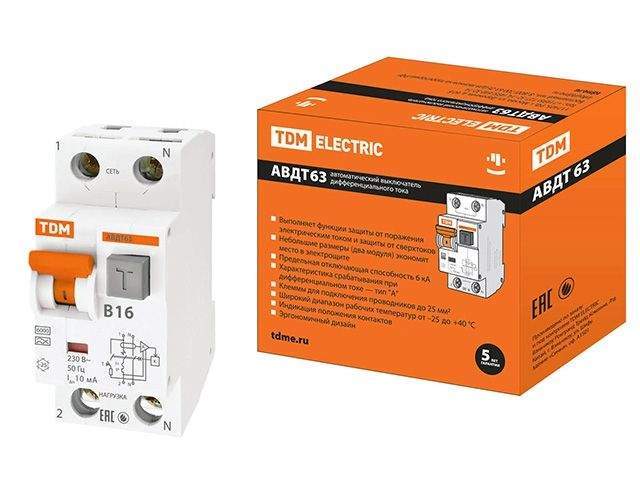

ТЕХ. ХАРАКТЕРИСТИКИ
Наименование параметраЗначение
Соответствуют стандартамГОСТ Р 51327.1--99
Амплитуда отключаемого напряжения (длительностью свыше 0,1с), В265
Номинальное напряжение частотой 50 Гц, В230/400
Характеристики срабатывания электромагнитного расцепителяB; C
Номинальный ток, А10; 16; 20; 25; 32; 40; 50; 63
Количество полюсов1+N, 3+N
Номинальный отключающий дифференциальный ток, мА10; 30; 100; 300
Рабочая характеристика при наличии дифференциального токаA
Время отключения при номинальном дифференциальном токе, мс?40
Электрическая износостойкость, циклов В-О, не менее6 000
Механическая износостойкость, циклов В-О, не менее20 000
Условия эксплуатацииУХЛ4
Степень защиты выключателяIP 20
Наличие драгоценных металлов, г/полюс1,1
Максимальное сечение присоединяемых проводов, мм225
Масса, кг0,19
Потребляемая мощность, Вт не более0,5
Диапазон рабочих температур, °С-25 ? +40

ОПИСАНИЕ

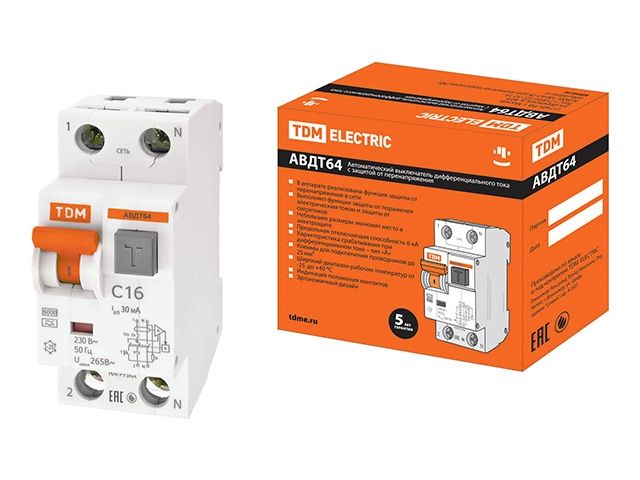

АВДТ64 - новое поколение аппаратов защитного отключения, имеющий дополнительную защиту от перенапряжения, что особенно актуально для однофазных сетей.

Маркировка
Номинальный ток - значение тока в амперах (А), который дифференциальный автомат способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение - напряжение переменного тока (знак ~), при котором дифференциальный автомат работает в нормальных условиях.
Кривая отключения - отражает порог срабатывания при защите от короткого замыкания.
Кривая B- автомат срабатывает при появлении вцепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используется в бытовых сетях с замоноличенной алюминиевой проводкой.
Кривая С- ток вцепи в 5-10 раз больше номинального (т.е. автомат на16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
Номинальная отключающая способность - максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии.
Дифференциальный ток - ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10, 30 и 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
Класс А - дифференциальные автоматы класса А защищают как от синусоидальных, так и пульсирующих дифференциальных токов. Они возникают в цепи, где есть электронная техника - компьютеры, телевизоры, DVDплееры - т.к. эти приборы обладают импульсными источниками питания.
Устройство способно работать при температуре ?25°С.
Назначение
Проведение тока в нормальном режиме.
Отключение тока при коротких замыканиях или перегрузке.
Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Применение
Групповые линии, питающие розетки наружной установки.
Розеточные группы ванных и душевых помещений.
Цепи освещения подвалов и гаражей.
Материалы
Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
В фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка.
Конструкция
Аппарат АВДТ64 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока с блоком защиты от перенапряжения.
Аппарат занимает два стандартных модуля в щитке (36мм).
Аппарат имеет дополнительную защиту от перенапряжения, что особенно актуально для бытовых однофазных сетей. Эта функция позволяет уберечь дорогостоящую технику от повышенного напряжения.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).
Аппарат имеет повышенную помехозащищенность.
В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом - контактная группа нулевого полюса и блок дифференциальной защиты.
Преимущества
Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

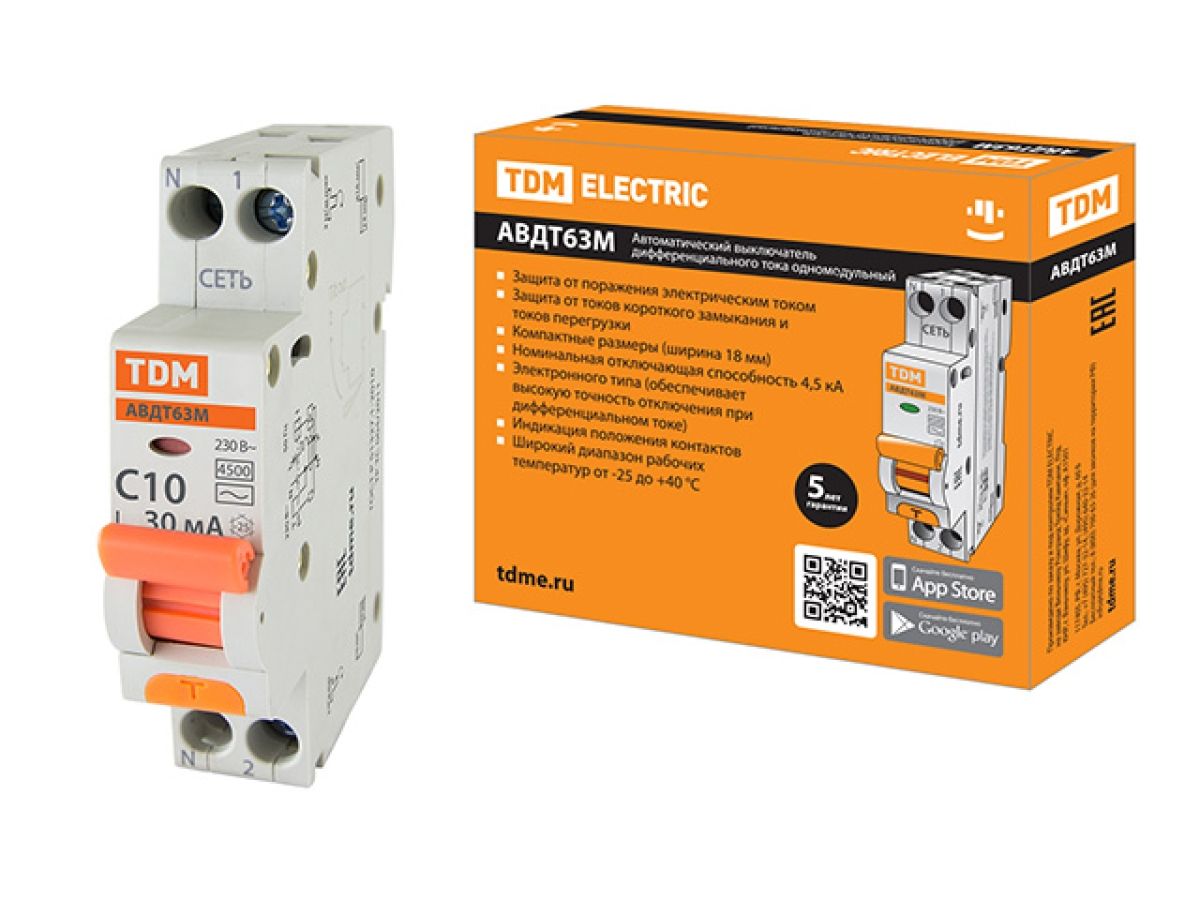

Защита от токов короткого замыкания и токов перегрузки.
Защита от дифференциальных токов утечки (защита жизни человека от поражения электрическим током и защита от пожара).

Число полюсов 1+N
Номинальное рабочее напряжение Ue, В 230
Номинальный ток In, А 6, 10, 16, 20, 25, 32
Номинальный отключающий дифференциальный ток (уставка) I?n, mA 10, 30
Номинальная наибольшая коммутационная способность Iсn, A 4500
Номинальная дифференциальная наибольшая включающая и отключающая способность I?m, A 4500
Рабочая характеристика, тип АС
Характеристика срабатывания от сверхтоков, тип С
Максимальное сечение провода, присоединяемые к зажимам, мм? сеть 16
нагрузка 10

Защита от токов короткого замыкания и токов перегрузки.
Защита от дифференциальных токов утечки (защита жизни человека от поражения электрическим током и защита от пожара).

Число полюсов 1+N
Номинальное рабочее напряжение Ue, В 230
Номинальный ток In, А 6, 10, 16, 20, 25, 32
Номинальный отключающий дифференциальный ток (уставка) I?n, mA 10, 30
Номинальная наибольшая коммутационная способность Iсn, A 4500
Номинальная дифференциальная наибольшая включающая и отключающая способность I?m, A 4500
Рабочая характеристика, тип АС
Характеристика срабатывания от сверхтоков, тип С
Максимальное сечение провода, присоединяемые к зажимам, мм? сеть 16
нагрузка 10

Защита от токов короткого замыкания и токов перегрузки.
Защита от дифференциальных токов утечки (защита жизни человека от поражения электрическим током и защита от пожара).

Число полюсов 1+N
Номинальное рабочее напряжение Ue, В 230
Номинальный ток In, А 6, 10, 16, 20, 25, 32
Номинальный отключающий дифференциальный ток (уставка) I?n, mA 10, 30
Номинальная наибольшая коммутационная способность Iсn, A 4500
Номинальная дифференциальная наибольшая включающая и отключающая способность I?m, A 4500
Рабочая характеристика, тип АС
Характеристика срабатывания от сверхтоков, тип С
Максимальное сечение провода, присоединяемые к зажимам, мм? сеть 16
нагрузка 10

Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.

Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.

Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.
