Коробка транспозиции КТ-Т/ЗЭУ/ОПН ЗЭУ — это специализированное устройство, предназначенное для организации ввода и коммутации линий проводного вещания, а также для подключения устройств защиты от перенапряжений (ОПН). Конструкция коробки обеспечивает надежную защиту оборудования от грозовых и коммутационных перенапряжений, значительно повышая устойчивость и безопасность сети.
Изделие характеризуется прочным и герметичным корпусом, что позволяет осуществлять монтаж и эксплуатацию в различных климатических условиях. Основная сфера применения — системы проводного вещания и оповещения на объектах гражданского и промышленного строительства, в том числе в жилых зданиях, административных комплексах и на предприятиях. Коробка транспозиции обеспечивает четкое и бесперебойное функционирование систем связи и оповещения, что делает ее незаменимым элементом современных инженерных сетей.
Цена указана с НДС ориентировочно, для уточнения отправьте заказ и ожидайте счет с актуальными ценами и сроками поставки.

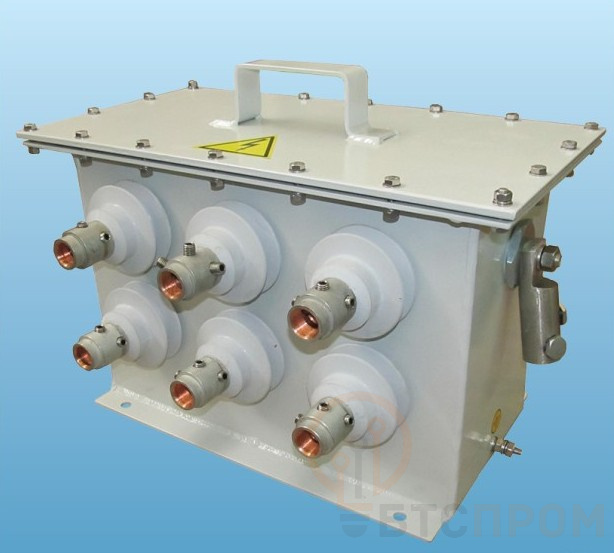

Коробка транспозиции КТ-Т/ЗЭУ/ОПН — это специализированное устройство, предназначенное для подключения и переключения (транспозиции) экранов силовых кабелей высокого напряжения (6–500 кВ), а также для защиты их изоляции от импульсных перенапряжений.
Основные особенности и технические характеристики этого оборудования приведены ниже.
🛡️ Назначение и функции
-
Транспозиция экранов: Устройство позволяет выполнять переключение металлических экранов трехфазных кабелей, что помогает выравнивать наведенные напряжения на разных участках кабельной линии.
-
Защита от перенапряжений: Внутри коробки устанавливаются нелинейные ограничители перенапряжений (ОПН), которые защищают изоляцию экранов и оболочки кабеля от повреждений, вызванных грозовыми или коммутационными скачками напряжения.
-
Снижение потерь: Благодаря транспозиции снижается индуктивное напряжение на экранах (до 50–100 В/км), что уменьшает нагрев и потери энергии, повышая пропускную способность линии.
⚙️ Технические характеристики
Ниже приведены основные параметры устройства, основанные на доступных технических данных:
| Параметр | Значение |
|---|---|
| Номинальное напряжение сети | 6–500 кВ |
| Материал корпуса | Алюминий |
| Степень защиты (IP) | IP 68 (полная пыленепроницаемость и защита от длительного погружения в воду) |
| Диапазон рабочих температур | от -50°C до +50°C |
| Вес коробки | 30 кг |
| Срок службы | Не менее 30 лет |
| Гарантия | Не менее 5 лет с момента ввода в эксплуатацию |
🔧 Конструкция и исполнение
-
Корпус: Изготовлен из алюминия и окрашен эмалью светлых тонов (кроме площадки заземления). Материал корпуса устойчив к коррозии.
-
Крепеж: Все крепежные детали выполнены из нержавеющей стали, что повышает надежность и долговечность конструкции.
-
Защита от среды: Степень защиты IP 68 обеспечивает герметичность устройства, позволяя устанавливать его в кабельных колодцах и других местах с возможностью подтопления.
-
Электробезопасность: Конструкция исключает риск возникновения пожара или поражения электрическим током как в нормальном, так и в аварийном режиме работы (при коротких замыканиях).
🎯 Применение в схемах
Это оборудование применяется для организации двух основных режимов работы экранов:
-
Транспозиция (перекрестное соединение): Экраны фаз соединяются в определенной последовательности для компенсации наведенных напряжений. Обычно для одного цикла транспозиции требуется две коробки, разделяющие линию на три равных участка.
-
Одностороннее заземление: В концевых коробках этого типа (аналогичное исполнение) экран заземляется только с одной стороны, а с другой — подключается к ОПН, который ограничивает перенапряжения на незаземленном конце до безопасного уровня (10–30 кВ).
