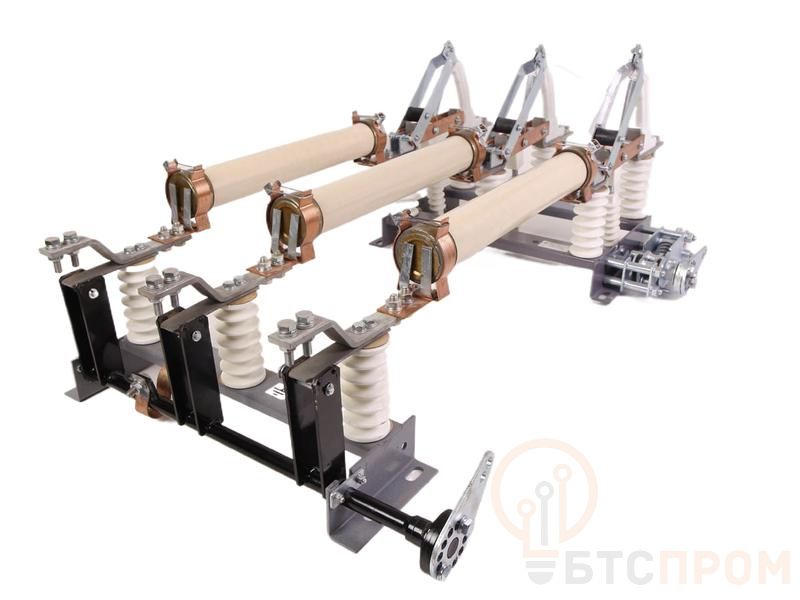

"Назначение Выключатели нагрузки автогазовые типа ВНА предназначены для коммутации под нагрузкой участков электрической цепи трехфазного тока 400 и 630 А частотой 50 Гц напряжением до 10 кВ, для обеспечения безопасного производства работ на отключенном участке электрической цепи; а также заземления отключенных участков при помощи стационарных заземлителей. Оперирование выключателями нагрузки ВНА и встроенными заземлителями производится ручными приводами ПР-10, которые обеспечивают их фикcaцию вo включeннoм и oтключeннoм пoлoжeнии и блoкиpoвку этиx пoлoжeний при помощи механических или электромагнитных замков. Опорная изоляция выключателей нагрузки ВНА выполняется на полимерных изоляторах ИОЛП-10. По заказу возможно изготовление выключателей с фарфоровыми изоляторами ИОР-10-3,75-УХЛ2. Расшифровка обозначения выключателей нагрузки ВНА: В – выключатель; Н – нагрузки; А – автогазовый; Л(П) – с левосторонним (правосторонним) приводом; 250 - межполюсное расстояние 250 мм; при расстоянии 200 мм не указывается 10 – номинальное напряжение, кВ; 400 (630) – номинальный ток, А; 20 - номинальная периодическая составляющая сквозного тока к.з., кА; з–заземляющие ножи снизу (со стороны шарнирных контактов), п – с полурамой под предохранители; У –климатическое исполнение по ГОСТ 15150-69; 2 – категория размещения по ГОСТ 15150-69. Условия эксплуатации -Высота установки над уровнем моря – не более 1000 м. -Температура окружающего воздуха от минус 60 °C до плюс 45 °C -Окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию. -Рабочее положение в пространстве – установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5° в любую сторону. Комплект поставки В комплект поставки выключателя нагрузки ВНА входит: — выключатель нагрузки ВНА (исполнение в зависимости от заказа); — привод ПР-10-II с удлиненной рукояткой для управления выключателем; — привод ПР-10 с красной рукояткой, в количестве соответствующем количеству встроенных заземлителей; — вилка ВГ-21/16, в количестве соответствующем количеству приводов; — вилка ВП-21/16, в количестве соответствующем количеству приводов; — паспорт 1 экз; Технические характеристики Наименование параметра Значение параметра 1. Номинальное напряжение, кВ 10 2. Наибольшее рабочее напряжение, кВ 12 3. Номинальный ток, А 400 630 4. Номинальный ток отключения при cosj 3 0,7, А 400 630 5. Нормированные параметры сквозных токов короткого замыкания: наибольший ток (ток электродинамической стойкости), кА 51 номинальное начальное значение периодической составляющей, кА 20 время протекания тока (время короткого замыкания), с 1 6. Нормированные параметры тока включения, кА: наибольший ток 51 начальное действующее значение периодической составляющей 20 7. Активный ток, равный номинальному току отключения при cosj 3 0,7, А 400 630 8. Сопротивление главного токоведущего контура постоянному току не более, мкОм 120 80 Срок службы до списания – 25 лет Срок гарантии – два года со дня ввода в эксплуатацию, но не более 2,5 лет со дня отгрузки "
