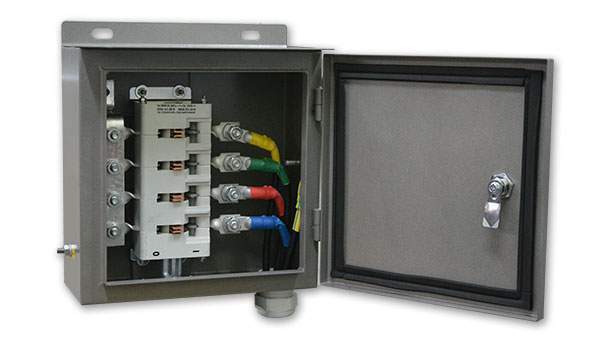

Устройство заземления ВЛИ-0.38 кВ УЗ ВЛИ
Назначение
Предназначено для стационарного выполнения заземления ВЛИ-0,4 кВ в начале и в конце каждой магистрали ВЛИ, длинных линейных ответвлений, в местах установки секционирующих пунктов, а также в местах пересечения с ВЛ выше 1000 В. Данное решение по организации заземления ВЛИ, обеспечивающее безопасность работ, является сегодня наиболее надежным и удобным в эксплуатации. Устройство заземления УЗ ВЛИ устанавливается на железобетонных стойках типа СВ. Вывод проводов осуществляется снизу устройства. Степень защиты устройства – IP43 по ГОСТ 14254. Изготавливается по ТУ 3449-002-
Цена указана с НДС ориентировочно, для уточнения отправьте заказ и ожидайте счет с актуальными ценами и сроками поставки.
УЗ ВЛИ предназначено для стационарного выполнения заземления ВЛИ-0,4 кВ в начале и в конце каждой магистрали ВЛИ, длинных линейных ответвлений, в местах установки секционирующих пунктов, а также в местах пересечения с ВЛ выше 1000 В. Данное решение по организации заземления ВЛИ, обеспечивающее безопасность работ, является сегодня наиболее надежным и удобным в эксплуатации. Устройство заземления УЗ ВЛИ устанавливается на железобетонных стойках типа СВ. Вывод проводов осуществляется снизу устройства. Степень защиты устройства – IP43 по ГОСТ 14254. Изготавливается по ТУ 3449-002-52819896-2015.
Тех. характеристики
№ Наименование параметра Значение
1 Номинальное рабочее напряжение, В 380
2 Номинальный ток, А 100
3 Ток термической стойкости (1с), кА, не менее 3,2
4 Номинальная частота, Гц 50
5 Механическая износостойкость, циклов
(включение – произвольная пауза-отключение) 2000
6 Количество полюсов, шт. 4 (3 ф.+1 уп. осв.)
7 Количество шлейфов для подключения к ВЛИ, шт. 5 (3 ф.+1 уп. осв.+0)
8 Длина шлейфов проводов, м 6
9 Климатическое исполнение
и категория размещения по ГОСТ 15150-69 УХЛ1
10 Масса, кг., не более 15
Комплект поставки
Само устройство заземления в т.ч :
привод ручной;
шлейфы проводов для подключения;
узел крепления шлейфов проводов к опоре;
узел крепления щитка к опоре.
Паспорт.
Электрическая схема объекта.
Сертификат соответствия ТР ТС 004/2011.
Условия эксплуатации устройств УЗ ВЛИ
Норма высоты над уровнем моря – до 1000 м.
Допустимый охват температур: от -45 до +45 С.
Атмосфера типа II по ГОСТ 15150-69.
Устанавливается вертикально на стойку СВ на 3 м. от земли.
Усредненный срок эксплуатации – 20 лет.
Запрещено использовать установку в сейсмически нестабильных зонах, на пожаро- и взрывоопасных местах.
Конструкция корпуса ВЛИ
Корпус типа УЗ СИП изготавливается из:
Металлического основания из оцинкованной стали толщиной 1-1.2 мм . Такие корпуса имеют стойкость к коррозии. В отличие от крашенных собратьев, во время использования не нуждаются в подкраске.
Пластикового ударопрочного SMC-материала с толщиной 4-5 мм. Пластик не покрывается ржавчиной, красить его не нужно. Также он не подвергаются воздействию солей, мочевине, кислотам, бензину.
Срок службы корпусов различен. Модели из металла можно использовать до 20 лет, когда вариант из пластика до 30 лет.
