ЧЭАЗ (Чебоксарский электроаппаратный завод) – один из крупнейших и старейших российских производителей низковольтного электротехнического оборудования, основанный в 1941 году. Завод входит в состав холдинга «Росэлектроника» (Госкорпорация «Ростех»). ЧЭАЗ является флагманом отечественного приборостроения, специализируясь на разработке и производстве аппаратов защиты, автоматики, систем управления и комплектных распределительных устройств для промышленности, энергетики, строительства и транспорта.
🏭 Основная специализация и продукция
Ассортимент завода охватывает полный спектр аппаратуры управления и защиты для сетей до 1000 В.
-
Аппараты защиты и распределения:
✅ Автоматические выключатели (ВА): от модульных до мощных воздушных (серии «Электрон», АВМ).
✅ Устройства защитного отключения (УЗО/ВДТ), дифференциальные автоматы (АВДТ).
✅ Контакторы, магнитные пускатели, реле управления и контроля. -
Низковольтные комплектные устройства (НКУ):
✅ Главные распределительные щиты (ГРЩ), вводно-распределительные устройства (ВРУ).
✅ Щиты управления освещением, насосами, вентиляцией (ЩУ).
✅ Панели и пульты управления для станков и технологических линий. -
Аппаратура для релейной защиты и автоматики (РЗА):
✅ Трансформаторы тока и напряжения.
✅ Реле защиты (токовые, напряжения, времени, промежуточные, указательные). -
Продукция для массового рынка:
✅ Модульная аппаратура для квартирных и этажных щитков под брендом CEAM Electric (автоматы, УЗО, боксы).
🏗️ Применение и ключевые решения
Оборудование ЧЭАЗ является основой для построения надежных систем распределения электроэнергии и автоматизации на ответственных объектах.
-
Промышленность и машиностроение:
✅ Защита и управление электроприводами станков, конвейеров, насосных агрегатов.
✅ Оснащение цеховых распределительных сетей и главных понизительных подстанций (ГПП) заводов. -
Энергетика и электросетевой комплекс:
✅ Комплектные трансформаторные подстанции (КТП) 6(10)/0,4 кВ.
✅ Распределительные устройства 0,4 кВ на подстанциях и в распределительных пунктах. -
Критическая инфраструктура и ЖКХ:
✅ Электроснабжение больниц, школ, административных зданий, аэропортов, вокзалов, метро.
✅ Управление инженерными системами (освещение, вентиляция, водоснабжение) в жилых комплексах. -
Судостроение, железнодорожный и городской транспорт:
✅ Оснащение электрооборудованием речных и морских судов.
✅ Аппаратура для систем управления на железнодорожном транспорте и в трамваях/троллейбусах.
⚙️ Технические особенности и статус
ЧЭАЗ обладает уникальной полной производственной цепочкой — от литья и механообработки до сборки, программирования и испытаний. Продукция завода является отраслевым стандартом, известна своей высокой надежностью, долговечностью и адаптацией к сложным российским условиям эксплуатации. Многие решения, особенно мощные автоматические выключатели и комплектные устройства, не имеют прямых отечественных аналогов по техническим параметрам. Завод активно развивает линейку современных модульных устройств под брендом CEAM Electric, сохраняя традиционное качество. ЧЭАЗ — это системообразующее предприятие, чья продукция составляет фундамент безопасности и бесперебойности электрохозяйства страны.
Реле тока РЭ-12-2-160А (110-350)% — это надежное электромеханическое устройство защиты от ЧЭАЗ, предназначенное для контроля силы тока в трехфазных цепях переменного тока. Аппарат срабатывает при превышении заданного порога, обеспечивая защиту оборудования от перегрузок и токов короткого замыкания.
Ключевые характеристики: Номинальный ток 160А, регулируемый диапазон срабатывания от 110 до 350% от уставки, исполнение с двумя независимыми контактами (2"З" — два замыкающих), заднее присоединение для удобного монтажа.
Сфера применения: Широко используется в схемах управления и автоматики промышленных установок, для защиты электродвигателей, насосов, вентиляторов и другого силового оборудования на производственных предприятиях и в распределительных устройствах.
Зажим наборный ЗН24-4М16-В/ВУ3 от производителя ЧЭАЗ (артикул A8119-80095779) — это надежный и долговечный электроустановочный продукт, предназначенный для безопасного соединения и ответвления проводов в электрических цепях.
Ключевые характеристики:
- Тип: Наборный зажим (плашка)
- Количество присоединяемых проводов: 4
- Сечение присоединяемого провода: до 16 мм²
- Номинальное напряжение: 660 В
- Степень защиты: IP00 (для сухих помещений)
- Материал: Высококачественная пластиковая изоляция.
Сфера применения:
Данные зажимы нашли широкое применение для коммутации проводов в различных низковольтных распределительных устройствах, например, в шкафах управления, силовых щитах, панелях и пультах. Они обеспечивают надежный и компактный монтаж, что особенно важно на промышленных предприятиях, в машиностроении, энергетике и других областях, где требуется создание сложных электрических схем с многопроводными соединениями.
Зажимы ЗН24-4М16-В/ВУ3 — это проверенное решение для организации аккуратных и безопасных электрических соединений, соответствующее стандартам качества ЧЭАЗ.
Реле напряжения РН-151/32 от производителя ЧЭАЗ — это современное устройство для защиты однофазных сетей 220 В. Прибор автоматически отключает оборудование при недопустимых колебаниях напряжения (повышении или понижении), предотвращая выход его из строя.
Основные характеристики:
- Номинальное напряжение: 220 В переменного тока.
- Количество защищаемых фаз: 1.
- Диапазон регулировки порогов отключения: от 160 В до 280 В.
- Время повторного включения: регулируемое.
- Способ установки: монтаж на DIN-рейку.
Сферы применения: Идеально подходит для защиты бытовой и офисной техники, холодильников, кондиционеров, котлов и другого ценного оборудования в квартирах, частных домах, офисах и на небольших производственных объектах. Надежная конструкция от проверенного временем производителя гарантирует долгий срок службы.
Реле времени РСВ-260 от ЧЭАЗ — это надежное электромеханическое устройство, предназначенное для создания выдержки времени при коммутации электрических цепей управления. Модель A8119-77134627 рассчитана на номинальное напряжение 100 В и частоту 50 Гц, что делает ее стабильным решением для промышленных систем.
Прибор используется для автоматизации технологических процессов, где требуется цикличность операций. С его помощью можно управлять работой электродвигателей, систем вентиляции, освещения и другого промышленного оборудования. Реле времени РСВ-260 легко монтируется на стандартную DIN-рейку, обеспечивая простоту интеграции в электрические щиты и шкафы управления.
Благодаря своей конструкции и проверенным компонентам, это реле гарантирует долговечность и точность срабатывания, что критически важно для бесперебойной работы автоматизированных линий и сложных электротехнических комплексов.

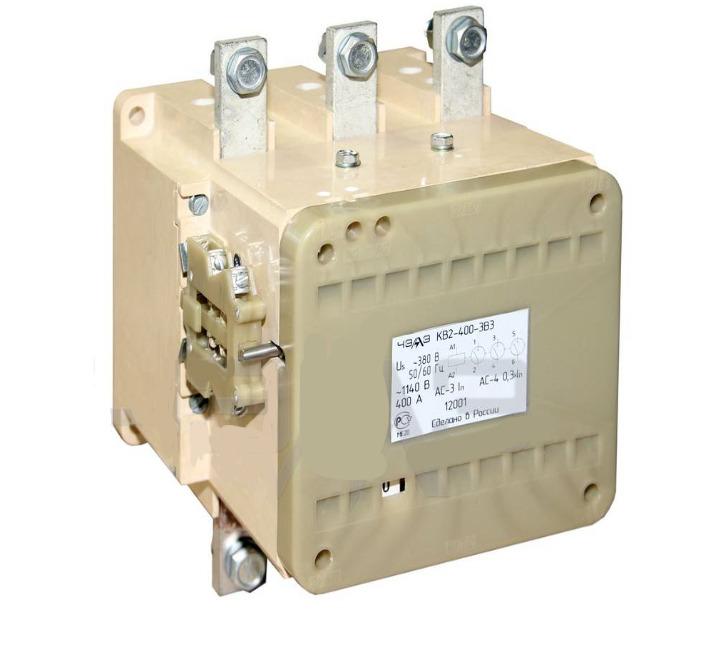

Контактор вакуумный КВ-2-400-2-ДВ3 220В (2НО+2НЗ) ЧЭАЗ A8119-T330430613
Вакуумный контактор КВ-2-400-2-ДВ3 от производителя ЧЭАЗ — это современное и надежное коммутационное устройство, предназначенное для частых оперативных включений и отключений силовых электрических цепей переменного тока. Аппарат рассчитан на номинальный ток 400 А и номинальное напряжение до 1140 В. Управление осуществляется от сети 220 В переменного тока. Ключевая особенность — наличие двух нормально разомкнутых (2НО) и двух нормально замкнутых (2НЗ) вспомогательных контактов, что обеспечивает гибкость в построении систем управления и защиты. Исполнение ДВ3 указывает на климатическое исполнение и категорию размещения для эксплуатации в умеренном климате.
Сферы применения: Оборудование оптимально для использования в системах управления и автоматизации на промышленных предприятиях, в устройствах плавного пуска электродвигателей, для коммутации цепей в составе комплектных распределительных устройств (КРУ), а также в горнодобывающей промышленности и других отраслях, где предъявляются высокие требования к надежности, долговечности и безопасности.
Реле напряжения РСН-16-23 от производителя ЧЭАЗ — это современное электронное устройство, предназначенное для защиты однофазных сетей 230 В. Прибор автоматически отключает питание подключного оборудования при выходе напряжения за установленные безопасные пределы и включает его после восстановления параметров сети.
Ключевые характеристики: номинальный ток 16 А, регулируемый диапазон срабатывания по нижнему пределу 160-210 В и по верхнему 230-280 В, наличие регулируемой выдержки времени на включение. Реле находит широкое применение для защиты бытовой и офисной техники, холодильного оборудования, систем отопления и котлов в квартирах, частных домах, офисах и на небольших производственных объектах. Устройство монтируется на DIN-рейку в распределительный щиток, обеспечивая надежную автоматизацию защиты.
Реле тока РЭ-12-1-1.6А от производителя ЧЭАЗ — это надежное электромеханическое устройство, предназначенное для защиты электрических цепей и оборудования от перегрузок и токов короткого замыкания. Модель имеет исполнение 1"З" (одна замыкающая группа контактов) и 1"Р" (одна размыкающая группа контактов), что обеспечивает гибкость в построении схем управления и защиты.
Ключевая характеристика — номинальный ток срабатывания 1.6 А. Реле обладает высокой механической износостойкостью и стабильностью параметров. Устройство применяется в системах релейной защиты и автоматики промышленных предприятий, для управления электродвигателями, в схемах распределительных щитов и в качестве датчика тока в различных автоматизированных системах. Благодаря классической конструкции и проверенной временем надежности, реле РЭ-12 широко используется для модернизации и ремонта существующих электроустановок.
Контактор МК3-01-48 (50)В от производителя ЧЭАЗ (артикул A8119-80082212) — это надежный трехполюсный электромагнитный аппарат, предназначенный для коммутации силовых цепей переменного тока. Устройство рассчитано на номинальный ток 50 А и рабочее напряжение до 660 В, что делает его универсальным решением для промышленного использования.
Основная сфера применения контактора — дистанционное управление и пуск асинхронных электродвигателей в станках, насосных установках, вентиляционных системах и другом оборудовании. Он также широко используется в схемах автоматического управления, освещения и обогрева. Модель отличается высокой механической и коммутационной износостойкостью, обеспечивая долгий срок службы и стабильную работу в составе пуско-регулирующей аппаратуры.
Реле напряжения РСН-11 (переднее присоединение) от производителя ЧЭАЗ (артикул A8119-77136492) — это современное устройство для защиты однофазных сетей 220 В. Прибор непрерывно контролирует уровень напряжения и автоматически отключает питание подключенного оборудования при выходе значения за установленные верхний или нижний пределы.
Основные характеристики: Номинальное напряжение 230 В, рабочий диапазон от 120 до 280 В. Устройство оснащено регулируемой задержкой на включение (от 5 до 600 секунд) для обеспечения безопасного режима работы техники. Компактный модуль предназначен для установки на DIN-рейку и отличается передним подключением проводов, что упрощает монтаж и обслуживание в распределительных щитах.
Сфера применения: Идеально подходит для защиты бытовой и офисной техники, холодильников, кондиционеров, котлов отопления и другого ценного оборудования в квартирах, частных домах и административных зданиях от скачков и перепадов напряжения в сети.
Контактор МК1-30Б 110В (108.301.100) от ЧЭАЗ — это надежный трехполюсный электромагнитный аппарат, предназначенный для коммутации силовых цепей постоянного и переменного тока. Устройство рассчитано на номинальный ток 30А и рабочее напряжение до 660В, что делает его универсальным решением для различных промышленных задач.
Основная сфера применения — управление мощными асинхронными электродвигателями, пусковыми резисторами, осветительными сетями и другими трехфазными нагрузками в станках, вентиляционных установках, насосах и прочем промышленном оборудовании. Контактор отличается высокой механической и коммутационной износостойкостью, обеспечивая долгий срок службы даже в условиях интенсивной эксплуатации.
Реле направления мощности РМ-11-18-1 от производителя ЧЭАЗ — это надежное устройство защиты, предназначенное для контроля направления мощности в трехфазных цепях переменного тока. Аппарат выполняет функцию блокировки при реверсивной работе электродвигателей и используется в схемах автоматического включения резерва (АВР).
Ключевые характеристики: номинальный ток 5А, рабочее напряжение 220В, заднее присоединение для удобства монтажа в электрощитовое оборудование. Реле обладает высокой механической износостойкостью и стабильностью параметров. Основная сфера применения — промышленные энергосистемы, распределительные устройства и системы управления электроприводом для предотвращения аварийных ситуаций, связанных с обратной мощностью.
Оригинальный каталожный номер: A8119-79686239. Устройство обеспечивает надежную и долговечную работу в составе комплектных распределительных устройств.
Промежуточное реле РЭП-15-400А У3 от ЧЭАЗ — это надежный аппарат коммутации, предназначенный для работы в цепях постоянного и переменного тока. Модель обладает высокой коммутационной способностью до 400А и рассчитана на номинальное напряжение катушки управления 12В постоянного тока. Устройство используется для размножения контактов в системах управления, в схемах автоматики, блокировки и сигнализации.
Реле отличается прочной конструкцией, устойчивой к вибрациям и механическим воздействиям. Исполнение У3 гарантирует стабильную работу в умеренном климате при температуре от -45 до +40 °C. Благодаря мощным контактам, оно идеально подходит для применения в промышленной автоматике, энергетике, на транспорте и в других областях, где требуется коммутация значительных нагрузок.
Вакуумный контактор КВ-1-160-3 В3 от ЧЭАЗ — это современный коммутационный аппарат, предназначенный для частых коммутаций силовых цепей переменного тока. Номинальный ток составляет 160А, напряжение — до 1140В. Устройство оснащено блоком блокировки БВ2 БЗ, установленным справа, и катушкой управления на 110В AC/DC. Коммутационная износостойкость достигает 2000000 операций. Конструкция включает 2 нормально открытых (2НО) и 2 нормально закрытых (2НЗ) вспомогательных контакта, что обеспечивает гибкость в построении схем управления.
Основная сфера применения — управление мощными асинхронными электродвигателями в сетях с изолированной нейтралью в угольной, горнорудной промышленности, на металлургических и других промышленных предприятиях, где предъявляются высокие требования к надежности и безопасности.

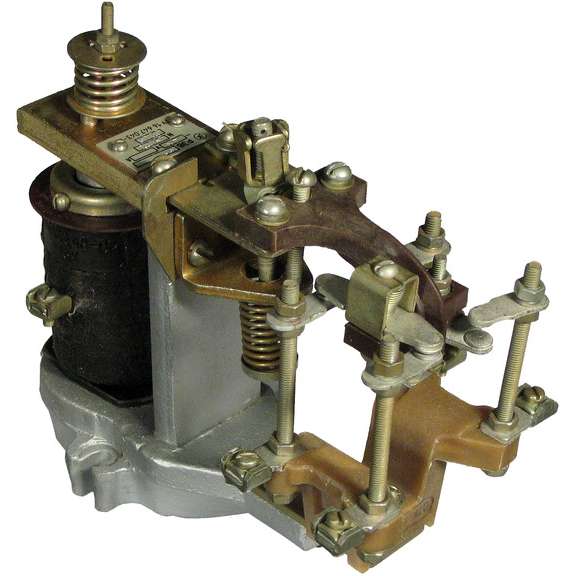

Электромагнитное реле РЭВ-818 от производителя ЧЭАЗ — это надежный и долговечный аппарат, предназначенный для коммутации электрических цепей управления, сигнализации и автоматики. Модель рассчитана на номинальное напряжение катушки 110 В переменного тока. Устройство отличается высокой механической износостойкостью и стабильностью работы в продолжительных режимах.
Ключевые характеристики: Тип исполнения — РЭВ-818 158180102 01, каталожный номер производителя — A8119-77134979. Реле обладает мощными контактами, обеспечивающими надежное переключение цепей.
Сферы применения: Широко используется в качестве промежуточного элемента в схемах управления промышленного оборудования, станков, в системах автоматизации технологических процессов, а также в составе комплектных распределительных устройств (КРУ) и шкафов управления.
Реле направления мощности РМ-12-11-1 (A8119-80094765) от ЧЭАЗ — это надежное устройство защиты, предназначенное для контроля направления мощности в трехфазных цепях переменного тока. Прибор срабатывает при заданном уровне и направлении мощности, обеспечивая селективность защиты.
Основные характеристики: Номинальный ток 1 А, номинальное напряжение 110 В, исполнение с первым порогом срабатывания. Реле используется для защиты линий электропередач, генераторов и другого силового оборудования от таких аварийных режимов, как переток мощности при коротких замыканиях или нарушении нормальной схемы питания.
Сфера применения: Широко применяется в энергетике, на промышленных предприятиях для автоматизации систем релейной защиты и автоматики (РЗА), в распределительных устройствах подстанций и электростанций для контроля направления перетока энергии и предотвращения аварийных ситуаций.

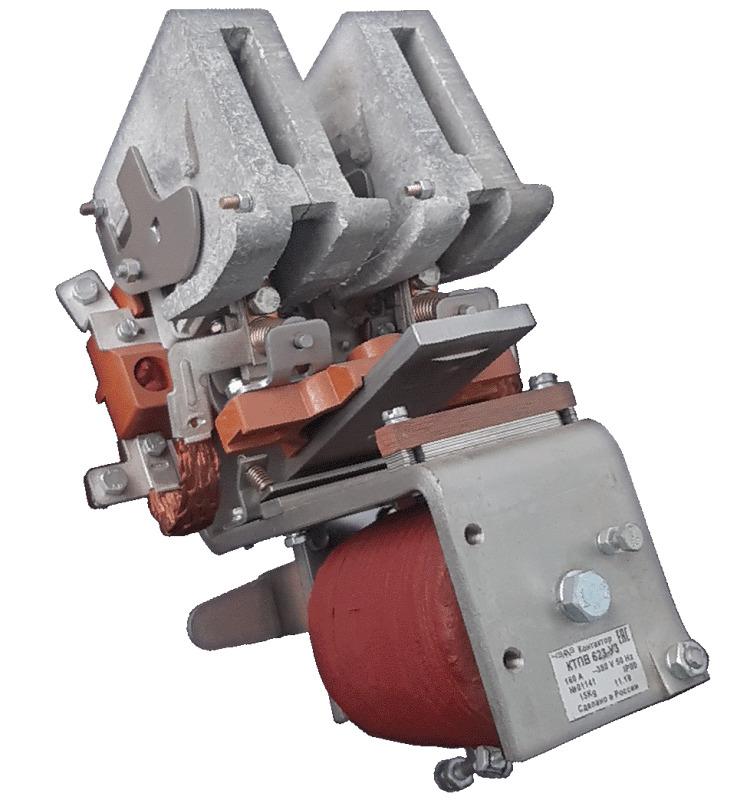

Контактор КТПВ-623 от ЧЭАЗ — это надежный электромагнитный аппарат, предназначенный для коммутации силовых цепей постоянного тока. Устройство рассчитано на номинальное напряжение 110 В DC и оснащено 2 нормально разомкнутыми (2НО) и 2 нормально замкнутыми (2НЗ) контактами, что обеспечивает гибкость в построении схем управления.
Модель с задним присоединением проводов и продолжительным режимом работы предназначена для стационарной установки в цепях управления тяжелой промышленной техникой: грузоподъемными механизмами (краны, лифты), металлообрабатывающими станками, а также в системах железнодорожной автоматики и телемеханики. Высокая коммутационная износостойкость и устойчивость к вибрациям делают его оптимальным решением для ответственных объектов.
Контактор КТ-6052/2 127В AC от ЧЭАЗ — это двухполюсный электромагнитный аппарат, предназначенный для коммутации силовых цепей переменного тока. Устройство рассчитано на номинальное напряжение 127 В и устанавливается на стандартную монтажную плиту A8119-T200056928, что обеспечивает удобный монтаж и замену.
Основная сфера применения — управление мощными электродвигателями, компрессорами, насосами и другим промышленным оборудованием, а также использование в системах автоматического освещения и обогрева. Высокая механическая износостойкость и надежная конструкция делают его идеальным решением для щитов управления в промышленности, сельском хозяйстве и ЖКХ.
Контактор МК6-10 У3 от производителя ЧЭАЗ — это надежный электромагнитный аппарат, предназначенный для коммутации силовых цепей постоянного и переменного тока. Модель A8119-T1616 с артикулом 101600700 01 оснащена управляющей катушкой на постоянное напряжение 75В и обладает универсальной контактной системой: 2 нормально разомкнутых (2НО) и 2 нормально замкнутых (2НЗ) контакта.
Устройство выполнено в климатическом исполнении У3, что позволяет стабильно работать в умеренном климате. Номинальный ток главных цепей составляет 10А. Контактор находит широкое применение для дистанционного пуска, остановки и реверса электродвигателей, управления мощными нагревательными элементами, освещением и другими нагрузками в промышленных установках, системах автоматизации зданий и сельскохозяйственной технике.
Благодаря продуманной конструкции и качественной сборке, данный контактор обеспечивает долгий срок службы и высокую коммутационную износостойкость.
Контактор вакуумный КВ-1-400-2 В3 110В DC от производителя ЧЭАЗ (артикул A8119-T81327396) — это надежный коммутационный аппарат, предназначенный для частых оперативных включений и отключений силовых электрических цепей постоянного и переменного тока.
Ключевые характеристики: номинальный ток 400 А, исполнение В3 для жесткого монтажа, управляющая цепь 110 В постоянного тока. Вакуумная дугогасительная камера обеспечивает высокую коммутационную износостойкость, безопасность и долговечность даже в тяжелых условиях эксплуатации.
Основная сфера применения — комплектные распределительные устройства и системы управления в промышленности: для управления мощными электродвигателями, в схемах автоматического включения резерва (АВР), в металлургической, горнодобывающей отраслях и на транспорте.
