ЧЭАЗ (Чебоксарский электроаппаратный завод) – один из крупнейших и старейших российских производителей низковольтного электротехнического оборудования, основанный в 1941 году. Завод входит в состав холдинга «Росэлектроника» (Госкорпорация «Ростех»). ЧЭАЗ является флагманом отечественного приборостроения, специализируясь на разработке и производстве аппаратов защиты, автоматики, систем управления и комплектных распределительных устройств для промышленности, энергетики, строительства и транспорта.
🏭 Основная специализация и продукция
Ассортимент завода охватывает полный спектр аппаратуры управления и защиты для сетей до 1000 В.
-
Аппараты защиты и распределения:
✅ Автоматические выключатели (ВА): от модульных до мощных воздушных (серии «Электрон», АВМ).
✅ Устройства защитного отключения (УЗО/ВДТ), дифференциальные автоматы (АВДТ).
✅ Контакторы, магнитные пускатели, реле управления и контроля. -
Низковольтные комплектные устройства (НКУ):
✅ Главные распределительные щиты (ГРЩ), вводно-распределительные устройства (ВРУ).
✅ Щиты управления освещением, насосами, вентиляцией (ЩУ).
✅ Панели и пульты управления для станков и технологических линий. -
Аппаратура для релейной защиты и автоматики (РЗА):
✅ Трансформаторы тока и напряжения.
✅ Реле защиты (токовые, напряжения, времени, промежуточные, указательные). -
Продукция для массового рынка:
✅ Модульная аппаратура для квартирных и этажных щитков под брендом CEAM Electric (автоматы, УЗО, боксы).
🏗️ Применение и ключевые решения
Оборудование ЧЭАЗ является основой для построения надежных систем распределения электроэнергии и автоматизации на ответственных объектах.
-
Промышленность и машиностроение:
✅ Защита и управление электроприводами станков, конвейеров, насосных агрегатов.
✅ Оснащение цеховых распределительных сетей и главных понизительных подстанций (ГПП) заводов. -
Энергетика и электросетевой комплекс:
✅ Комплектные трансформаторные подстанции (КТП) 6(10)/0,4 кВ.
✅ Распределительные устройства 0,4 кВ на подстанциях и в распределительных пунктах. -
Критическая инфраструктура и ЖКХ:
✅ Электроснабжение больниц, школ, административных зданий, аэропортов, вокзалов, метро.
✅ Управление инженерными системами (освещение, вентиляция, водоснабжение) в жилых комплексах. -
Судостроение, железнодорожный и городской транспорт:
✅ Оснащение электрооборудованием речных и морских судов.
✅ Аппаратура для систем управления на железнодорожном транспорте и в трамваях/троллейбусах.
⚙️ Технические особенности и статус
ЧЭАЗ обладает уникальной полной производственной цепочкой — от литья и механообработки до сборки, программирования и испытаний. Продукция завода является отраслевым стандартом, известна своей высокой надежностью, долговечностью и адаптацией к сложным российским условиям эксплуатации. Многие решения, особенно мощные автоматические выключатели и комплектные устройства, не имеют прямых отечественных аналогов по техническим параметрам. Завод активно развивает линейку современных модульных устройств под брендом CEAM Electric, сохраняя традиционное качество. ЧЭАЗ — это системообразующее предприятие, чья продукция составляет фундамент безопасности и бесперебойности электрохозяйства страны.
Промежуточное реле РЭ-16-30-3 220В 50Гц от производителя ЧЭАЗ (артикул A8119-77964453) — это надежный и универсальный коммутационный аппарат, предназначенный для работы в цепях управления и автоматики. Устройство рассчитано на номинальное напряжение 220 Вольт и частоту 50 Гц. Ключевой особенностью данной модели является наличие трех пар контактов (3з — три замыкающих), что позволяет одновременно управлять несколькими независимыми цепями.
Реле применяется для коммутации нагрузок в системах промышленной автоматизации, управления электродвигателями, в схемах сигнализации и блокировки, а также в составе комплектных распределительных устройств (КРУ). Благодаря своей конструкции и проверенной надежности, реле РЭ-16-30-3 широко используется на производственных предприятиях, в энергетике и машиностроении для расширения функциональных возможностей систем управления и обеспечения бесперебойной работы оборудования.
Промежуточное реле РП-18-54М 220В постоянного тока от производителя ЧЭАЗ — это надежный и универсальный коммутационный аппарат, предназначенный для применения в системах автоматики, управления и защиты. Устройство используется для размножения контактов, управления мощными цепями по сигналу от датчиков или контроллеров, а также в схемах блокировки и сигнализации.
Модель обладает номинальным напряжением катушки 220В постоянного тока и имеет 2 нормально разомкнутых (замыкающих) и 4 нормально замкнутых (размыкающих) контакта, что обеспечивает высокую гибкость при построении сложных схем. Реле отличается высокой коммутационной способностью, механической износостойкостью и стабильной работой в продолжительных режимах. Корпус устройства обеспечивает надежную защиту от пыли и случайных прикосновений.
Сфера применения реле РП-18-54М охватывает промышленные линии автоматизации, щитовое оборудование, системы управления электроприводами, вентиляцией и освещением. Оно идеально подходит для модернизации и ремонта существующих электроустановок, а также для новых проектов в машиностроении, энергетике и на транспорте.
Реле времени РВ-143 220В от ЧЭАЗ (A8119-76915524) — это надежный электромеханический прибор, предназначенный для создания выдержки времени при коммутации электрических цепей. Устройство монтируется на стандартную DIN-рейку и оснащено моторизованным часовым механизмом, обеспечивающим высокую точность и стабильность работы.
Основные характеристики: Номинальное напряжение 220В переменного тока, выдержка времени регулируется в диапазоне от 0,1 до 100 секунд. Реле обладает мощными контактами, рассчитанными на коммутацию значительных нагрузок, и высокой механической износостойкостью.
Сферы применения: Широко используется в схемах автоматизации промышленного оборудования, для управления электродвигателями, в системах вентиляции и освещения, а также для организации цикличной работы различных установок. Это решение идеально подходит для сборки распределительных щитов и шкафов управления.
Реле тока РЭ-12-3-400А с контактной группой 1"З"+1"Р" от производителя ЧЭАЗ (артикул A8119-77943182) — это надежное устройство защиты, предназначенное для контроля силы тока в трехфазных цепях переменного тока. Прибор срабатывает при возникновении перегрузок или недопустимых перекосов фаз, обеспечивая безопасность электрооборудования.
Основные характеристики: номинальный ток 400А, комбинированная контактная система (один замыкающий и один размыкающий контакт), ручной сброс после аварии. Исполнение с переносным присоединением упрощает монтаж и обслуживание.
Сферы применения: реле широко используется для защиты мощных электродвигателей, насосов, вентиляторов и другого промышленного оборудования в составе панелей управления, распределительных щитов на производственных предприятиях, в энергетике и системах автоматизации.
Реле напряжения РСН-17-28 от производителя ЧЭАЗ — это надежное устройство для защиты однофазных сетей 220 В. Прибор непрерывно контролирует уровень напряжения и автоматически отключает питание нагрузки при выходе значения за установленные пределы, предотвращая выход из строя дорогостоящего оборудования.
Ключевые характеристики: номинальное напряжение 230 В, диапазон срабатывания по нижнему пределу от 160 до 210 В, по верхнему пределу — от 230 до 280 В. Реле оснащено ручным регулятором уставок и световой индикацией состояния. Время повторного включения устанавливается автоматически.
Сфера применения включает защиту бытовой техники (холодильников, кондиционеров, телевизоров), а также оборудования в офисах, магазинах и на небольших производствах, где критически важна стабильность напряжения в сети.
Реле тока РЭ-12-2-2.5А (220-700)% — это надежное электромеханическое устройство контроля и защиты от ЧЭАЗ. Оно предназначено для непрерывного мониторинга силы тока в трехфазных цепях переменного тока и коммутации цепей сигнализации или управления при превышении заданного порога.
Ключевые характеристики:
- Номинальный ток уставки: 2.5 А
- Регулируемый диапазон срабатывания: от 220% до 700% от номинального тока
- Исполнение контактов: 1 «З» (замыкающий) + 1 «Р» (размыкающий)
- Тип присоединения: переднее (пер. прис.)
- Артикул производителя: A8119-77942291
Сферы применения: Устройство широко используется для защиты промышленного оборудования, такого как асинхронные электродвигатели, трансформаторы, генераторы и силовые кабели, от перегрузок и токовых перекосов. Устанавливается в шкафы управления и распределительные устройства на производственных предприятиях, в энергетике и машиностроении.
Реле тока дифференциальное ДЗТ-11/5 ун. прис. ЧЭАЗ A8119-77138182 — это высоконадежное устройство защиты, предназначенное для предотвращения аварийных ситуаций в электрических сетях. Прибор срабатывает при возникновении дифференциальных токов, обеспечивая быстрое отключение поврежденного участка цепи.
Основные характеристики:
- Тип: ДЗТ-11/5 с унифицированным присоединением
- Номинальный ток: 5 А
- Предназначен для работы в цепях переменного тока частотой 50 Гц
- Высокая чувствительность и стабильность срабатывания
- Прочный корпус для надежной эксплуатации в промышленных условиях
Сферы применения: Широко используется для защиты силовых трансформаторов, электродвигателей и распределительных сетей напряжением до 10 кВ на промышленных предприятиях, объектах энергетики, в распределительных устройствах (КРУ, КСО) и других ответственных электроустановках.
Реле тока РСТ-11М-32-5 от ЧЭАЗ (A8119-77138595) — это современное электромеханическое устройство защиты, предназначенное для контроля и отключения электрооборудования при возникновении токовых перегрузок в трехфазных цепях переменного тока.
Основные характеристики:
- Номинальный ток уставки: 32 А.
- Кратность срабатывания по току: 5 (регулируется).
- Количество полюсов: 3.
- Наличие ручного взвода и кнопки возврата после срабатывания.
- Степень защиты: IP00.
Сферы применения: Реле надежно защищает электродвигатели, трансформаторы и другие промышленные потребители от перегрузок и несимметрии фазных токов. Широко используется в схемах управления станками, вентиляционными системами, насосами, а также в составе вводно-распределительных устройств (ВРУ) и щитов автоматики на промышленных предприятиях и объектах инфраструктуры.

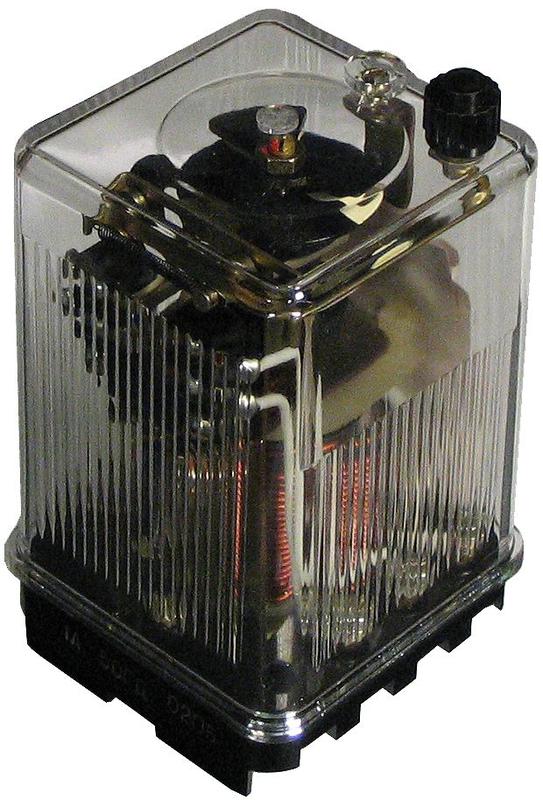

Реле указательное РУ-21 от производителя ЧЭАЗ — это надежное устройство для визуального контроля состояния цепей управления, защиты и сигнализации в электроустановках переменного и постоянного тока. Модель 0.1А пост. (1з+1р) унив. прис. рассчитана на номинальный ток 0.1А и оснащена одним замыкающим и одним размыкающим контактом, что обеспечивает универсальность применения.
Устройство отличается компактными размерами, удобным креплением и четкой индикацией срабатывания. Оно предназначено для работы на электростанциях, промышленных предприятиях, в распределительных устройствах и щитах управления, где требуется надежный мониторинг работы оборудования. Реле РУ-21 гарантирует долговечность и стабильность в условиях интенсивной эксплуатации.
Реле времени РВ-134 220В от производителя ЧЭАЗ (артикул A8119-76915449) — это надежное электромеханическое устройство, предназначенное для создания выдержек времени в цепях управления и автоматики. Прибор монтируется на стандартную DIN-рейку и оснащен контактами, которые переключаются с заданной задержкой после подачи или снятия управляющего напряжения.
Основные характеристики: Номинальное напряжение питания 220В переменного тока, выдержка времени регулируется в диапазоне от 0,1 до 100 секунд. Реле обладает высокой механической и электрической износостойкостью, что гарантирует долгий срок службы.
Сферы применения: Широко используется для автоматизации производственных процессов, в схемах управления электродвигателями, вентиляцией, освещением, а также в системах автоматического ввода резерва (АВР) и в составе сложных щитового оборудования.
Промежуточное реле РЭП-15-800 от ЧЭАЗ — это надежный и универсальный аппарат, предназначенный для коммутации электрических цепей управления, сигнализации и автоматики. Устройство рассчитано на номинальное напряжение 220 В и частоту 50 Гц. Модель обладает высокой коммутационной способностью и устойчивостью к механическим воздействиям.
Основные характеристики:
- Номинальное напряжение: 220 В переменного тока 50 Гц
- Стандартное исполнение с 4 замыкающими контактами (4з)
- Прочный и долговечный корпус
- Четкое и надежное срабатывание
Сферы применения: Реле широко используется в схемах управления промышленного оборудования, системах автоматизации технологических процессов, в щитах управления и распределительных устройствах для усиления и размножения сигналов. Идеально подходит для использования в машиностроении, энергетике и на производственных предприятиях.
Реле напряжения РЭ-17-220В от производителя ЧЭАЗ — это надежное электромеханическое устройство, предназначенное для коммутации цепей управления, сигнализации и автоматики в системах промышленной автоматизации. Модель A8119-77945483 оснащена одной замыкающей (1"З") и одной размыкающей (1"Р") контактными группами, рассчитанными на ток до 1.6А. Ключевой особенностью является удерживающая обмотка, что обеспечивает стабильную работу при пониженном напряжении и позволяет использовать реле в цепях с высокими требованиями к надежности срабатывания.
Сфера применения реле обширна: оно используется в схемах управления станками, промышленным оборудованием, в системах вентиляции, освещения и качестве промежуточного элемента в цепях управления более мощными аппаратами, такими как пускатели и контакторы. Благодаря своей конструкции, реле обеспечивает долговечность и безотказность в работе.
Реле тока РЭ-12-4-400А (110-350)% — это надежное электромеханическое устройство защиты от ЧЭАЗ, предназначенное для контроля и управления цепями переменного тока. Оно срабатывает при превышении заданного порога тока, обеспечивая безопасность электрооборудования.
Основные характеристики: Номинальный ток 400 А, регулируемый диапазон срабатывания от 110% до 350% от уставки. Исполнение с 2 замыкающими контактами («2"З"»), что позволяет строить сложные схемы сигнализации и блокировки. Монтаж осуществляется на переносной присоединительной базе, что упрощает установку и обслуживание.
Сферы применения: Реле широко используется для защиты мощных электродвигателей, трансформаторов, генераторов и промышленных установок от перегрузок и токов короткого замыкания. Устанавливается в распределительных щитах и шкафах управления на производственных предприятиях, в энергетике и машиностроении.
Реле напряжения РСН-14-23 с задним присоединением от ЧЭАЗ (артикул A8119-77136584) — это надежное устройство для защиты однофазных сетей 230 В. Прибор непрерывно контролирует уровень напряжения и автоматически отключает питание подключенного оборудования при выходе за установленные верхний или нижний порог, предотвращая его повреждение.
Ключевые характеристики: номинальное напряжение 230 В, регулируемый диапазон срабатывания по нижнему пределу от 160 до 210 В и по верхнему от 230 до 280 В, наличие индикации состояния и задержки на включение. Реле монтируется на DIN-рейку и предназначено для установки в распределительные щиты жилых домов, офисных зданий, а также для защиты бытовой и промышленной техники, чувствительной к перепадам в сети.
Контактор КПВ-604 У3 от ЧЭАЗ — это надежный электромагнитный аппарат, предназначенный для коммутации силовых цепей постоянного и переменного тока. Устройство рассчитано на номинальный ток 250А и напряжение управления 220В. Модель имеет исполнение с 2 нормально открытыми (2НО) и 2 нормально закрытыми (2НЗ) контактами, что обеспечивает гибкость в построении схем управления.
Конструкция с передним присоединением проводов упрощает монтаж и обслуживание. Аппарат предназначен для работы в повторно-кратковременном режиме и устанавливается на монтажную плиту. Климатическое исполнение У3 позволяет эксплуатацию в умеренном климате.
Сфера применения контактора охватывает тяжелую промышленность: он используется для дистанционного пуска, остановки и реверса мощных электродвигателей, управления крановым и подъемно-транспортным оборудованием, а также в системах автоматического включения резерва (АВР) и других схемах автоматики.
Промежуточное реле РП-11 48В универсальное производства ЧЭАЗ (артикул A8119-77951101) — это надежный коммутационный аппарат, предназначенный для работы в цепях управления и автоматики. Устройство рассчитано на номинальное напряжение катушки 48 В постоянного тока и обладает высокой коммутационной способностью.
Основные характеристики:
- Номинальное напряжение катушки: 48 В постоянного тока.
- Универсальное крепление для удобного монтажа.
- Надежные контакты, обеспечивающие стабильную коммутацию.
- Прочный корпус, обеспечивающий защиту от внешних воздействий.
Сферы применения:
Реле РП-11 широко применяется в схемах релейной защиты и автоматики на подстанциях, в системах управления промышленным оборудованием, а также в качестве элемента усиления и размножения сигналов в цепях постоянного тока. Оно является ключевым компонентом для построения надежных систем управления в энергетике и промышленной автоматизации.
Реле тока РЭ-12-2-16А (110-350)% — это современное электромеханическое устройство защиты от ЧЭАЗ, предназначенное для контроля силы тока в трехфазных цепях переменного тока. Модель обладает номинальным током 16 А и регулируемым диапазоном срабатывания от 110% до 350% от уставки, что обеспечивает гибкую настройку под конкретные условия эксплуатации.
Устройство оснащено одной замыкающей (1"З") и одной размыкающей (1"Р") группой контактов, что позволяет использовать его как для сигнализации, так и для непосредственного отключения защищаемого оборудования. Реле находит широкое применение в схемах управления и автоматики для защиты электродвигателей, насосов, вентиляторов и другого промышленного оборудования от перегрузок и несимметрии фазных токов. Благодаря надежной конструкции и долговечности, оно является ключевым элементом в системах энергоснабжения на промышленных предприятиях, в коммунальном хозяйстве и объектах инфраструктуры.
Зажим наборный БЗН24-140П400-К/КУ3-4 ЧЭАЗ A8119-80095861
Наборный зажим БЗН24-140П400-К/КУ3-4 от производителя ЧЭАЗ — это высококачественное электроустановочное изделие, предназначенное для надежного и безопасного соединения проводов в электрических цепях. Модель обладает номинальным напряжением до 400 В и рассчитана на сечения подключаемых проводов от 4 до 16 мм². Конструкция зажима обеспечивает прочный контакт и устойчивость к вибрациям, что гарантирует долговечность и стабильность соединения.
Данный зажим широко применяется для монтажа и коммутации в распределительных устройствах, силовых щитах, пультах управления, а также в различных промышленных электроустановках. Он идеально подходит для использования на предприятиях, в машиностроении, энергетике и жилищно-коммунальном хозяйстве. Изделие соответствует требованиям современных стандартов безопасности и является неотъемлемым компонентом для организации профессиональных электрических сетей.
Промежуточное реле РЭ16-12-3 220В постоянного тока от производителя ЧЭАЗ (артикул A8119-77964217) — это надежный и универсальный коммутационный аппарат, предназначенный для работы в цепях управления и автоматики. Устройство рассчитано на номинальное напряжение катушки 220 В постоянного тока и обладает 3 группами контактов (3 замыкающих), что позволяет гибко строить сложные схемы управления.
Основные характеристики:
- Номинальное напряжение катушки: 220 В постоянного тока.
- Количество и тип контактов: 3 замыкающих (3з).
- Высокая коммутационная способность и механическая износостойкость.
- Четкая и надежная работа в продолжительном режиме.
Сферы применения: Реле широко используется в промышленных щитах управления, системах автоматизации технологических процессов, схемах блокировки и сигнализации, а также в качестве усилителя мощности в цепях с низким током управления. Оно является ключевым элементом для расширения функциональности контроллеров и другой аппаратуры на производственных предприятиях и в энергетическом секторе.
Реле указательное РУ-21-1 от производителя ЧЭАЗ — это надежный электромеханический прибор, предназначенный для визуального контроля состояния цепей управления, защиты и автоматики в электрических установках. Модель A8119-78097037 оснащена двумя замыкающими и одним размыкающим контактом с самовозвратом, что обеспечивает четкую фиксацию срабатывания и ручной сброс.
Основные характеристики:
- Номинальный ток: 0.5 А
- Род тока: постоянный (DC)
- Контактная группа: 2з (два замыкающих) + 1з (один размыкающий)
- Тип возврата: самовозврат
- Способ управления: ручной сброс сигнального элемента
Сферы применения:
Реле РУ-21-1 широко применяется в схемах релейной защиты и автоматики распределительных устройств, в цепях сигнализации шкафов управления промышленного оборудования, а также в системах энергоснабжения на производственных предприятиях и объектах ЖКХ для индикации аварийных режимов и срабатывания защит.
