ЧЭАЗ (Чебоксарский электроаппаратный завод) – один из крупнейших и старейших российских производителей низковольтного электротехнического оборудования, основанный в 1941 году. Завод входит в состав холдинга «Росэлектроника» (Госкорпорация «Ростех»). ЧЭАЗ является флагманом отечественного приборостроения, специализируясь на разработке и производстве аппаратов защиты, автоматики, систем управления и комплектных распределительных устройств для промышленности, энергетики, строительства и транспорта.
🏭 Основная специализация и продукция
Ассортимент завода охватывает полный спектр аппаратуры управления и защиты для сетей до 1000 В.
-
Аппараты защиты и распределения:
✅ Автоматические выключатели (ВА): от модульных до мощных воздушных (серии «Электрон», АВМ).
✅ Устройства защитного отключения (УЗО/ВДТ), дифференциальные автоматы (АВДТ).
✅ Контакторы, магнитные пускатели, реле управления и контроля. -
Низковольтные комплектные устройства (НКУ):
✅ Главные распределительные щиты (ГРЩ), вводно-распределительные устройства (ВРУ).
✅ Щиты управления освещением, насосами, вентиляцией (ЩУ).
✅ Панели и пульты управления для станков и технологических линий. -
Аппаратура для релейной защиты и автоматики (РЗА):
✅ Трансформаторы тока и напряжения.
✅ Реле защиты (токовые, напряжения, времени, промежуточные, указательные). -
Продукция для массового рынка:
✅ Модульная аппаратура для квартирных и этажных щитков под брендом CEAM Electric (автоматы, УЗО, боксы).
🏗️ Применение и ключевые решения
Оборудование ЧЭАЗ является основой для построения надежных систем распределения электроэнергии и автоматизации на ответственных объектах.
-
Промышленность и машиностроение:
✅ Защита и управление электроприводами станков, конвейеров, насосных агрегатов.
✅ Оснащение цеховых распределительных сетей и главных понизительных подстанций (ГПП) заводов. -
Энергетика и электросетевой комплекс:
✅ Комплектные трансформаторные подстанции (КТП) 6(10)/0,4 кВ.
✅ Распределительные устройства 0,4 кВ на подстанциях и в распределительных пунктах. -
Критическая инфраструктура и ЖКХ:
✅ Электроснабжение больниц, школ, административных зданий, аэропортов, вокзалов, метро.
✅ Управление инженерными системами (освещение, вентиляция, водоснабжение) в жилых комплексах. -
Судостроение, железнодорожный и городской транспорт:
✅ Оснащение электрооборудованием речных и морских судов.
✅ Аппаратура для систем управления на железнодорожном транспорте и в трамваях/троллейбусах.
⚙️ Технические особенности и статус
ЧЭАЗ обладает уникальной полной производственной цепочкой — от литья и механообработки до сборки, программирования и испытаний. Продукция завода является отраслевым стандартом, известна своей высокой надежностью, долговечностью и адаптацией к сложным российским условиям эксплуатации. Многие решения, особенно мощные автоматические выключатели и комплектные устройства, не имеют прямых отечественных аналогов по техническим параметрам. Завод активно развивает линейку современных модульных устройств под брендом CEAM Electric, сохраняя традиционное качество. ЧЭАЗ — это системообразующее предприятие, чья продукция составляет фундамент безопасности и бесперебойности электрохозяйства страны.
Электромагнитное реле РЭВ-814 48В 158140901.01 от производителя ЧЭАЗ — это надежный и долговечный аппарат, предназначенный для коммутации электрических цепей управления, сигнализации и автоматики. Устройство отличается высокой механической и электрической износостойкостью, что обеспечивает стабильную работу в течение длительного срока службы.
Основные характеристики:
- Номинальное напряжение катушки: 48 В постоянного тока.
- Коммутируемые контакты: 4 замыкающих (4з).
- Высокая частота срабатывания.
- Корпусная маркировка: A8119-77134849.
Сферы применения: Реле широко используется в промышленной автоматике, схемах управления станками, электроприводами, в системах железнодорожной автоматики и телемеханики, а также в составе комплектных распределительных устройств (КРУ). Благодаря своей надежности, оно является ключевым элементом для построения ответственных систем контроля и управления.
Реле тока РЭ-13-5-25А (30-65)% от производителя ЧЭАЗ (артикул A8119-77945087) — это надежное электромеханическое устройство, предназначенное для контроля и защиты электрических цепей от перегрузок по току. Прибор срабатывает при достижении заданного порога тока, который плавно регулируется в диапазоне от 30% до 65% от номинального значения 25 Ампер.
Основные характеристики:
- Номинальный ток: 25А
- Диапазон уставки срабатывания: (30-65)% от Iном
- Исполнение: электромеханическое
- Стойкая маркировка: ЧЭАЗ
Сферы применения: Реле широко используется в промышленности для защиты электродвигателей, трансформаторов и другого силового оборудования. Оно применяется в схемах автоматики, в составе распределительных щитов и панелей управления, обеспечивая стабильную работу и предотвращая аварийные ситуации, вызванные токовыми перегрузками.
Промежуточное реле РП-18-1М от производителя ЧЭАЗ — это надежный и универсальный коммутационный аппарат, предназначенный для работы в цепях постоянного тока. Модель с артикулом A8119-77953051 рассчитана на номинальное напряжение катушки управления 48 В постоянного тока.
Ключевые характеристики:
- Номинальное напряжение катушки: 48 В постоянного тока
- Количество и тип контактов: 2 замыкающих (NO) и 4 размыкающих (NC) — конфигурация 2з+4р
- Способ подключения: Переднее, с помощью винтовых зажимов
- Производитель: ЧЭАЗ (Чебоксарский электроаппаратный завод)
Сферы применения:
Данное реле широко используется для расширения функциональности систем управления и автоматики. Оно идеально подходит для применения в схемах релейной защиты, автоматического включения резерва (АВР), в цепях управления промышленным оборудованием, станками, вентиляционными системами, а также в составе низковольтных комплектных устройств (НКУ). Благодаря переднему подключению монтаж и обслуживание существенно упрощаются.
Реле тока РЭ-12-4-160А (220-700)% 2"З" с задним присоединением от производителя ЧЭАЗ (артикул A8119-77943632) — это надежное устройство защиты, предназначенное для контроля и управления силовыми цепями переменного тока.
Основные характеристики:
- Номинальный ток: 160А.
- Диапазон уставки срабатывания: от 220% до 700% от номинального тока.
- Исполнение: 2"З" — два замыкающих контакта.
- Способ присоединения: задний.
Сферы применения: Реле используется для защиты электродвигателей, трансформаторов и другого промышленного оборудования от перегрузок и токов короткого замыкания. Широко применяется в схемах автоматики, в составе вводно-распределительных устройств (ВРУ) и панелей управления на промышленных предприятиях, в коммерческих и коммунальных объектах.

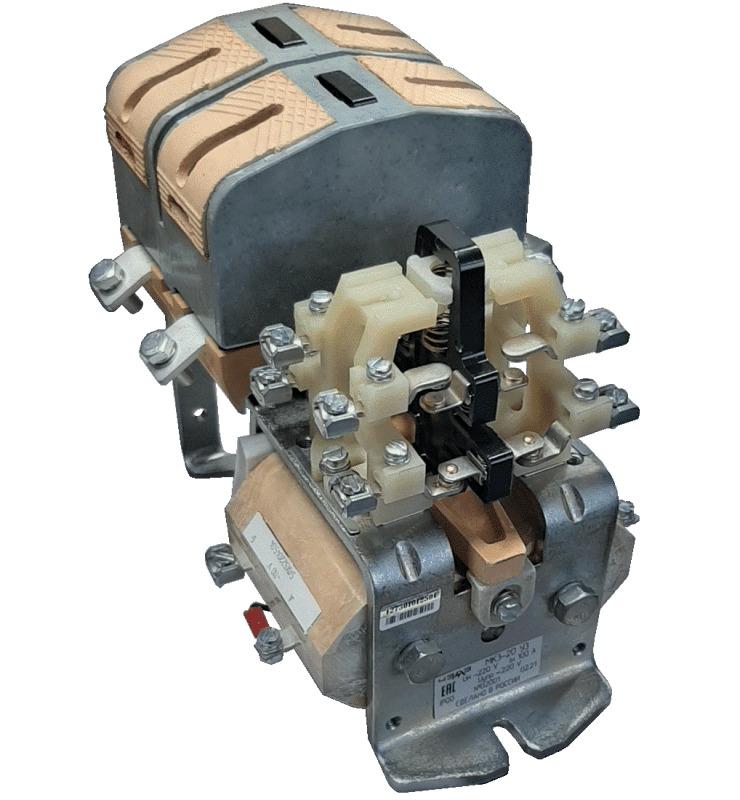

Контактор МК3-20Д-110В ЧЭАЗ A8119-80082700 — это трехполюсный электромагнитный аппарат переменного тока, предназначенный для дистанционного управления и коммутации силовых цепей. Устройство рассчитано на номинальный ток 20А при напряжении до 660В и оснащено одним замыкающим контактом. Рабочее напряжение катушки управления составляет 110В переменного тока.
Контактор находит широкое применение в схемах управления электродвигателями, пуске и остановке промышленного оборудования, а также в системах автоматического ввода резерва (АВР) и освещения. Благодаря надежной конструкции и высокому качеству изготовления ЧЭАЗ, он обеспечивает долговечную и бесперебойную работу в составе станочных комплексов, вентиляционных систем, насосных станций и других объектов промышленной автоматизации.
Промежуточное реле РП-16-3 от производителя ЧЭАЗ — это надежный и универсальный коммутационный аппарат, предназначенный для работы в цепях постоянного тока. Модель с артикулом A8119-77951828 рассчитана на номинальное напряжение катушки управления 110 В DC и оснащена 3-мя перекидными контактами (2 замыкающих и 1 размыкающий), каждый на ток до 2 А.
Основные характеристики:
- Тип присоединения: Заднее
- Номинальный ток контактов: 2 А
- Напряжение катушки: 110 В постоянного тока (DC)
- Количество и тип контактов: 3 перекидных (2з + 1р)
- Производитель: ЧЭАЗ
Сферы применения:
Данное реле широко используется в системах автоматики, управления и защиты в промышленной энергетике, машиностроении, а также в схемах цепей сигнализации и блокировки. Оно обеспечивает коммутацию цепей, усиление сигналов и размножение контактов в стационарных установках. Благодаря заднему присоединению и компактной конструкции, реле легко монтируется на стандартную монтажную плату или в шкафы управления.
Дифференциальное реле тока ДЗТ-23 от ЧЭАЗ (артикул A8119-77138212) — это высоконадежное устройство защиты, предназначенное для предотвращения аварийных ситуаций в электрических сетях. Его ключевая функция — обнаружение токов утечки (дифференциальных токов) и быстрое отключение оборудования при возникновении угрозы поражения электрическим током или пожара.
Реле находит широкое применение в системах защиты электродвигателей, силовых трансформаторов, кабельных линий и распределительных щитов на промышленных предприятиях, в коммерческих и административных зданиях. Оно обеспечивает селективность защиты, что позволяет точно локализовать поврежденный участок цепи, не отключая все питание объекта. Устройство отличается стабильностью работы, устойчивостью к помехам и соответствует современным стандартам электробезопасности.
Реле тока РЭ-12-2-25А (220-700)% — это надежное электромеханическое устройство защиты от перенагрузки, предназначенное для контроля силы тока в трехфазных цепях переменного тока. Модель оснащена двумя независимыми контактами (2"З" — два замыкающих), что позволяет гибко строить схемы управления и сигнализации.
Ключевой характеристикой является широкий и плавно регулируемый диапазон срабатывания от 220% до 700% от номинального тока 25А. Это делает реле универсальным для защиты мощных электродвигателей, трансформаторов и другого промышленного оборудования от токовых перегрузок и несимметрии фаз.
Благодаря высокому классу надежности и качеству от производителя ЧЭАЗ, данное реле находит широкое применение в схемах автоматики и управления станков, вентиляционных систем, насосных станций и прочих объектов промышленной и коммунальной энергетики.
Реле напряжения РСН-14-30 от производителя ЧЭАЗ — это надежное устройство для защиты однофазных сетей 230 В. Прибор автоматически отключает оборудование при выходе напряжения за установленные пределы, предотвращая выход из строя бытовой и промышленной техники.
Основные характеристики:
- Номинальное напряжение: 230 В переменного тока.
- Диапазон настройки порогов отключения: от 160 В до 280 В.
- Время повторного включения: регулируемое, от 5 до 600 секунд.
- Способ установки: на DIN-рейку 35 мм.
- Компактный корпус с индикацией состояния и режимов работы.
Сферы применения: Устройство незаменимо в квартирах, частных домах, офисах и на небольших производственных объектах для защиты холодильников, кондиционеров, котлов, стиральных машин и другого ценного оборудования от скачков и перекосов напряжения в сети.
Промежуточное реле РП-16-4 от производителя ЧЭАЗ — это надежный и компактный коммутационный аппарат, предназначенный для работы в цепях постоянного тока. Модель A8119-T200058578 оснащена 4 перекидными контактами (2 замыкающих и 2 размыкающих), рассчитанными на ток до 2А. Номинальное напряжение катушки управления составляет 110В DC, что делает реле идеальным для систем управления и автоматики, питающихся от источников постоянного напряжения.
Устройство features переднее присоединение проводов, что значительно упрощает и ускоряет процесс монтажа и подключения в стандартные щиты и шкафы управления. Благодаря своей универсальности и долговечности, реле РП-16-4 широко применяется в схемах релейной защиты, автоматического включения резерва (АВР), управления электроприводами, а также в системах промышленной и железнодорожной автоматики. Оно обеспечивает повышенную коммутационную способность и стабильную работу в продолжительных режимах эксплуатации.
Контактор КМ-1100 24В DC 1НО (188.100.410) ЧЭАЗ A8119-T77145427
Контактор электромагнитный КМ-1100 от производителя ЧЭАЗ предназначен для дистанционного управления и коммутации силовых цепей постоянного и переменного тока в стационарных установках. Модель с катушкой управления на 24 В постоянного тока и одним нормально открытым (разомкнутым) силовым контактом обеспечивает надежную работу в цепях с напряжением до 660 В переменного тока и 440 В постоянного тока.
Основные характеристики:
- Номинальный ток: 100А при 660В AC / 440В DC
- Напряжение катушки управления: 24 В DC
- Количество и тип контактов: 1НО (нормально открытый)
- Степень защиты: IP00
- Механическая износостойкость: не менее 3 млн. циклов
Сферы применения: Устройство широко используется в качестве силового пускового аппарата для управления мощными электродвигателями, в системах промышленной автоматизации, в схемах автоматического включения резерва (АВР), для коммутации цепей освещения, обогрева и других силовых нагрузок на производственных предприятиях, в энергетике и машиностроении.

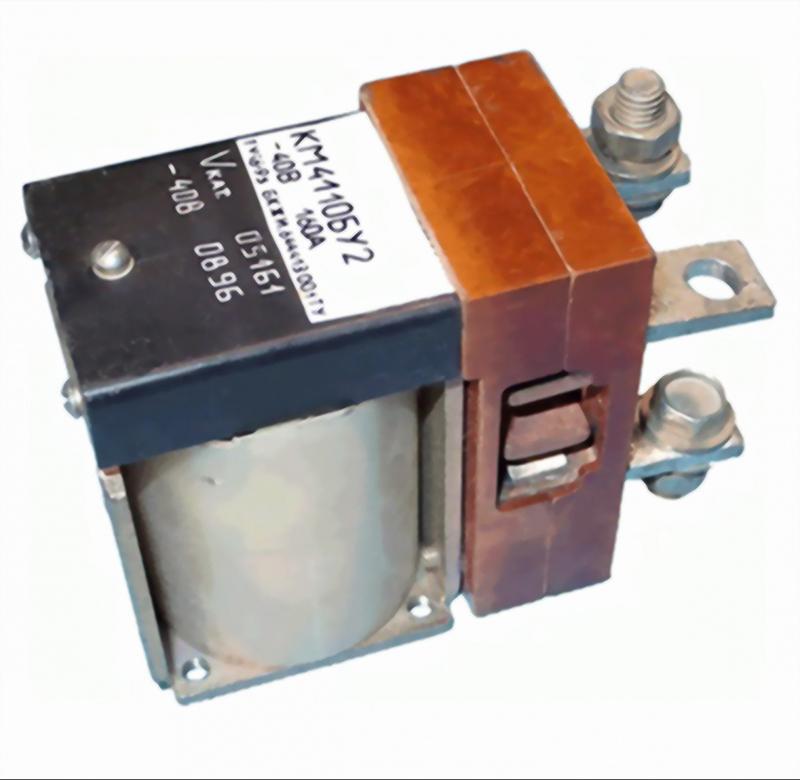

Контактор КМ-4110 24В DC (102.110.406) ЧЭАЗ
Контактор магнитный КМ-4110 от производителя ЧЭАЗ — это надежный трехполюсный аппарат, предназначенный для коммутации силовых цепей постоянного и переменного тока. Модель с номинальным током до 100А и напряжением катушки управления 24 В постоянного тока обеспечивает стабильную работу в различных промышленных установках. Ключевая особенность данного исполнения — мягкий вывод катушки, расположенный слева, что упрощает монтаж и подключение управления. Контактор обладает высокой механической и электрической износостойкостью, что гарантирует длительный срок службы.
Он находит широкое применение для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей, управления мощными нагревательными элементами, освещением, а также в схемах автоматического включения резерва (АВР) и в составе комплектных распределительных устройств (КРУ). Благодаря компактным размерам и удобному креплению, контактор легко интегрируется в электрощиты и промышленные системы автоматизации.
Промежуточное реле РП-18-1М от производителя ЧЭАЗ — это надежный и универсальный коммутационный аппарат, предназначенный для работы в цепях постоянного тока. Модель рассчитана на номинальное напряжение 48 В и оснащена одной перекидной контактной группой, которая может функционировать в двух режимах: 2 замыкающих (2з) или 4 замыкающих (4з) контакта благодаря заднему присоединению. Это обеспечивает гибкость при построении сложных схем управления и автоматики.
Устройство широко применяется в системах релейной защиты и автоматики электростанций и подстанций, в цепях управления промышленным оборудованием, станками, вентиляционными системами и системами сигнализации. Реле выполняет ключевые функции: усиление сигналов, размножение контактов, коммутация нагрузок в цепях постоянного тока. Благодаря заднему подключению проводов монтаж и обслуживание упрощены. Корпус реле обеспечивает защиту от пыли и случайного прикосновения, что гарантирует долговечную и безопасную эксплуатацию в составе различных электротехнических комплексов.

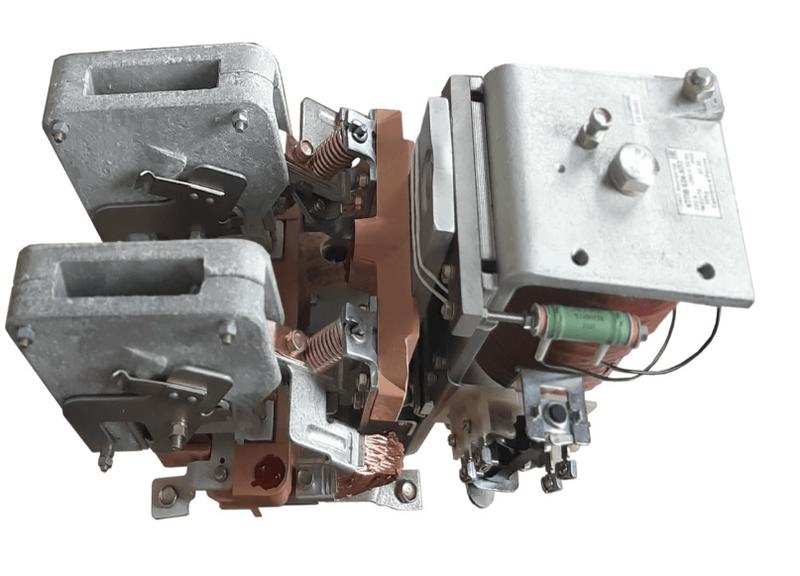

Контактор КТПВ-624 от ЧЭАЗ — это надежный электромагнитный аппарат, предназначенный для коммутации силовых цепей постоянного тока с номинальным напряжением 220В. Модель имеет заднее присоединение проводов, что упрощает монтаж в стандартные щиты и пульты управления.
Устройство рассчитано на повторно-кратковременный режим работы, что делает его идеальным для систем с частыми пусками и остановами, таких как управление электроприводами, мощными вентиляторами или насосами. Контактор обеспечивает высокую коммутационную износостойкость и стабильную работу в промышленных условиях.
Сферы применения: широко используется в машиностроении, на транспорте (для управления тяговыми двигателями), в системах автоматизированного управления производственными линиями и в других областях промышленной автоматики.
Вакуумный контактор КВ-2-400-3-Д-Р В3 от ЧЭАЗ — это современный коммутационный аппарат, предназначенный для управления и защиты мощных трехфазных асинхронных электродвигателей в сетях переменного тока напряжением до 1140 В. Устройство рассчитано на номинальный ток 400 А и оснащено катушкой управления на 110 В AC/DC, что обеспечивает универсальность подключения.
Ключевая особенность модели — наличие 8 вспомогательных контактов (4 нормально разомкнутых + 4 нормально замкнутых), что позволяет реализовать сложные схемы управления и сигнализации. Исполнение В3 гарантирует устойчивую работу в условиях повышенной вибрации.
Области применения: коммутация цепей в системах управления горно-шахтным оборудованием, металлургическими установками, насосными станциями, вентиляционными системами и другими промышленными объектами, где предъявляются высокие требования к надежности и безопасности.
Промежуточное реле РЭП-18-004 от ЧЭАЗ — это надежный и универсальный коммутационный аппарат, предназначенный для работы в цепях управления и автоматики. Устройство рассчитано на номинальное напряжение 24 В переменного тока частотой 50 Гц и монтируется на стандартную DIN-рейку. Комплектация с розеткой A8119-77966327 значительно упрощает и ускоряет процесс монтажа и подключения.
Основные характеристики:
- Номинальное напряжение катушки: 24 В ~ 50 Гц
- Количество и тип контактов: 4 переключающих (2З + 2Р)
- Установка на DIN-рейку TH35
- Коммутационная способность: до 10 А
- Комплектуется унифицированной розеткой для быстрого подключения
Сферы применения: Реле широко используется в схемах автоматизации промышленного оборудования, системах управления освещением, вентиляцией, отоплением, а также в составе щитового оборудования и станций управления. Благодаря своей надежности и простоте подключения, РЭП-18-004 является ключевым элементом для построения гибких и безопасных систем управления.
Реле тока РСТ-11М-29-1 от производителя ЧЭАЗ (артикул A8119-77138564) — это современное электромеханическое устройство, предназначенное для защиты трехфазных асинхронных электродвигателей от токовых перегрузок несимметричного режима, включая обрыв фазы и недопустимый перекос фазных токов.
Ключевые характеристики: номинальный ток 1А, наличие ручной возвратной блокировки, что требует ручного взвода после срабатывания. Реле оснащено индикаторным элементом, который сигнализирует о срабатывании защиты. Исполнение корпуса — пылевлагозащищенное (IP54), что позволяет использовать его в сложных условиях.
Сфера применения реле РСТ-11М-29-1 охватывает различные отрасли промышленности. Оно широко используется в системах управления и автоматизации станков, вентиляционных установок, насосных станций, конвейерных линий и другого производственного оборудования, где требуется надежная защита дорогостоящих электродвигателей от выхода из строя.
