«Электрофарфор» — один из крупнейших и старейших российских производителей высоковольтных изоляторов из фарфора. Предприятие ведет свою историю с 1930-х годов и базируется в городе Южноуральске Челябинской области. Компания специализируется на выпуске высоковольтных изоляторов для воздушных линий электропередачи (ЛЭП), подстанционного оборудования и железнодорожной контактной сети.
🏭 Основная специализация и продукция
«Электрофарфор» производит широкий ассортимент изоляторов, которые служат для изоляции и механического крепления токоведущих частей в высоковольтных электроустановках.
-
Изоляторы для воздушных линий электропередачи (ЛЭП):
-
Штыревые изоляторы: Самые массовые изоляторы для ЛЭП напряжением 6-35 кВ. Устанавливаются на опорах для крепления проводов и изоляции их от опорной конструкции.
-
Подвесные тарельчатые изоляторы: Состоят из фарфоровой тарелки и металлической арматуры. Используются для создания гирлянд на высоковольтных ЛЭП напряжением 35 кВ и выше, а также на подстанциях. Образуют гирлянды различной длины в зависимости от класса напряжения.
-
Линейные изоляторы: Изоляторы для соединения и подвески проводов, а также для изоляции различных участков ЛЭП.
-
-
Изоляторы для подстанций (аппаратные и опорные):
-
Опорно-стержневые изоляторы: Служат для крепления токоведущих шин и аппаратов (разъединителей, трансформаторов тока) в распределительных устройствах (ОРУ) подстанций.
-
Проходные изоляторы: Обеспечивают изоляцию токоведущих частей (шин) при их вводе через стены, перекрытия и металлические корпуса трансформаторов, ячеек КРУ.
-
-
Изоляторы для железнодорожной контактной сети: Специализированные изоляторы для электрификации железных дорог, обеспечивающие изоляцию контактного провода и несущих тросов от опор и других конструкций. Это консольные, стержневые и подвесные изоляторы.
-
Фарфоровые детали и изоляторы специального назначения: Изоляционные цилиндры, втулки, основания для разрядников и другого оборудования.
🏗️ Применение и ключевые объекты
Продукция завода «Электрофарфор» является критически важным элементом для функционирования всей энергетической и транспортной инфраструктуры страны.
-
Магистральные и распределительные электрические сети: Изоляторы применяются на всех этапах передачи электроэнергии — от магистральных ЛЭП 110 кВ, 220 кВ, 500 кВ и выше, до городских и сельских распределительных сетей 6-10 кВ.
-
Электрические подстанции: Оснащение открытых (ОРУ) и закрытых (ЗРУ) распределительных устройств на электростанциях, понижающих и трансформаторных подстанциях.
-
Электрификация железных дорог (РЖД): Ключевой поставщик изоляторов для строительства, реконструкции и ремонта контактной сети на железнодорожных магистралях, станциях и депо по всей России.
-
Промышленные предприятия: Снабжение изоляторами собственных электросетей крупных заводов, горнодобывающих комбинатов, нефтегазовых объектов.
-
Сельскохозяйственные электросети: Использование в сетях для электроснабжения сельскохозяйственных потребителей.
⚙️ Технические особенности
Фарфор, как материал, обладает уникальным сочетанием высокой механической прочности на сжатие, отличными диэлектрическими свойствами и стойкостью к воздействию окружающей среды (ультрафиолет, перепады температур, влага). Изоляторы «Электрофарфор» рассчитаны на многолетнюю эксплуатацию в сложных климатических условиях. Производство соответствует требованиям ГОСТ и технических условий (ТУ), продукция сертифицирована и включена в реестры Россетей и РЖД.
Предохранитель-разъединитель ПРВТ-1-10.II-16Т-6.3 У1 — это однополюсное устройство, предназначенное для защиты электрических цепей и оборудования в сетях переменного тока. Аппарат рассчитан на номинальное напряжение до 10 кВ и номинальный ток 6.3 А. Исполнение У1 гарантирует надежную работу в условиях умеренного климата.
Ключевой особенностью является конструкция из электротехнического фарфора, обеспечивающая высокую дугогасящую способность, механическую прочность и стойкость к воздействию окружающей среды. Предохранитель выполняет две основные функции: защиту от токов короткого замыкания и перегрузок, а также роль разъединителя для безопасного создания видимого разрыва цепи при проведении ремонтных работ.
Сфера применения включает распределительные устройства (РУ) подстанций, комплектные трансформаторные подстанции (КТП) и другие объекты промышленного и коммунального электроснабжения. Устройство обеспечивает безопасность персонала и надежную защиту дорогостоящего электрооборудования.
Патрон к предохранителю ПТ 1.2-35-10-8 У3 — это высококачественный электроустановочный компонент, предназначенный для надежного крепления и подключения плавких вставок предохранителей типа ПТ. Изделие изготовлено из электрофарфора — материала, обладающего превосходными изоляционными свойствами, высокой механической прочностью и стойкостью к нагреву, что обеспечивает долговечность и безопасность эксплуатации.
Основные характеристики: номинальное напряжение до 1000 В, номинальный ток 100 А. Конструкция патрона рассчитана на установку предохранителей с номинальным током 80 А. Климатическое исполнение У3 означает, что устройство предназначено для работы в умеренном климате при температуре окружающей среды от -60 до +40 °C.
Сфера применения патрона охватывает различные области электротехники. Он используется в схемах защиты распределительных устройств, силовых цепей промышленного оборудования, вводно-распределительных устройствах (ВРУ) и главных распределительных щитах (ГРЩ). Установка данного патрона обеспечивает эффективную защиту электроцепей от токов короткого замыкания и перегрузок, что делает его незаменимым элементом в системах электробезопасности на промышленных предприятиях, в коммерческих зданиях и инфраструктурных объектах.
Патрон к предохранителю ПТ 1.3-6-160-20 У1 исп. (ТУ) — это высоконадежный электроустановочный компонент, предназначенный для безопасного монтажа и фиксации плавких предохранителей в электрических цепях. Изделие соответствует техническим условиям (ТУ) и имеет климатическое исполнение У1, что позволяет его эксплуатировать в умеренном климате.
Корпус патрона изготовлен из электрофарфора — материала, обладающего высокими диэлектрическими свойствами, стойкостью к высоким температурам и дугостойкостью. Это обеспечивает долговечность и безопасность работы даже в условиях повышенных электрических нагрузок. Номинальное напряжение для данного патрона составляет до 660 В.
Сфера применения патрона охватывает различные области электротехники. Он активно используется для комплектации вводно-распределительных устройств (ВРУ), силовых щитов, шкафов управления и распределительных пунктов в промышленных зданиях, на производственных предприятиях, а также в коммунальной и жилищной энергетике. Патрон обеспечивает надежный контакт и легкую замену предохранителя, защищающего оборудование от токов короткого замыкания и перегрузок.
Артикул производителя: ЦБ-00001836.
Переключатель ПБ-34 400А правый — это надежный и долговечный аппарат ручного управления, предназначенный для коммутации электрических цепей постоянного и переменного тока. Основной материал основания — электрофарфор, что обеспечивает высокие изоляционные свойства и термостойкость. Модель имеет номинальный ток 400 Ампер и исполнение с правой рукояткой.
Сфера применения переключателя охватывает промышленные предприятия, распределительные щиты, электростанции и подстанции. Он используется для ввода резервного питания, переключения групп нагрузок, управления электродвигателями и в качестве вводного рубильника в силовых сборках. Прочная конструкция и простота эксплуатации делают его незаменимым элементом в системах энергоснабжения.

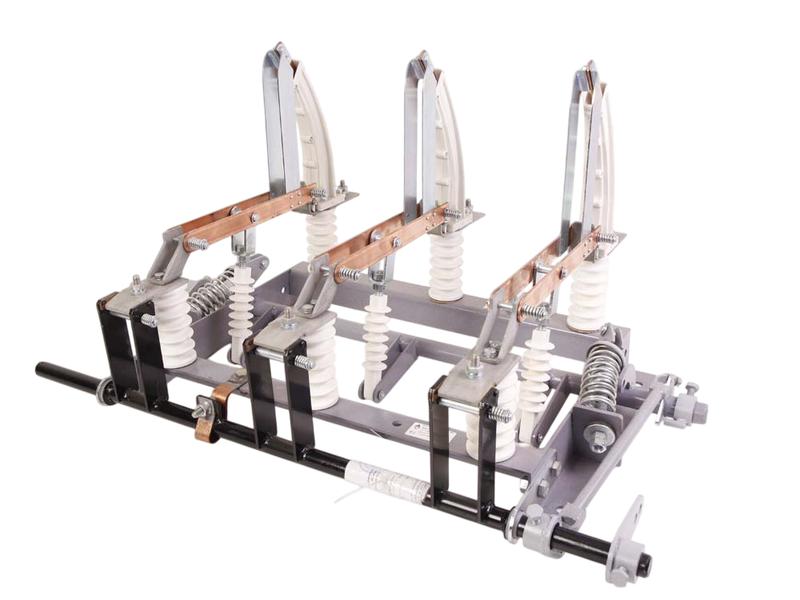

Разъединитель РЛНД-1-10-400 УХЛ1 (2-х полюсный) с приводом ПРНЗ-10 — это надежное коммутационное устройство, предназначенное для работы в электрических установках переменного тока. Аппарат рассчитан на номинальное напряжение 10 кВ и номинальный ток 400 А. Исполнение УХЛ1 гарантирует стабильную работу в условиях умеренного и холодного климата.
Ключевой особенностью данной модели является наличие дугогасительных контактов, позволяющих безопасно отключать токи холостого хода трансформаторов и зарядные токи воздушных линий. Комплектация приводом ПРНЗ-10 обеспечивает удобное дистанционное и ручное управление. Изоляция из электротехнического фарфора обеспечивает высокие диэлектрические свойства и долговечность.
Разъединитель находит широкое применение в распределительных устройствах (РУ) подстанций 6-10 кВ для создания видимого разрыва цепи, обеспечения безопасного проведения работ, а также для оперативных коммутаций в сетях.
Патрон к предохранителю ПТ 1.3-6-80-31.5 У1 — это высококачественный электроустановочный компонент, предназначенный для надежного крепления и контакта плавких вставок предохранителей серии ПТ. Изделие соответствует ТУ и изготавливается из электрофарфора — материала, обладающего превосходными изоляционными свойствами, высокой механической прочностью и стойкостью к нагреву.
Основные характеристики: номинальное напряжение до 660 В, номинальный ток 31.5 А. Конструкция патрона обеспечивает безопасную и стабильную работу в электрических цепях. Исполнение У1 свидетельствует о климатическом исполнении для эксплуатации в умеренном климате.
Сфера применения патрона охватывает комплектацию вводных и распределительных устройств, силовых щитов, шкафов управления и другого электротехнического оборудования промышленного и гражданского назначения. Он широко используется на производственных предприятиях, в машиностроении, энергетике и строительстве для защиты сетей от токов короткого замыкания и перегрузок.
Патрон к предохранителю ПТ 1.2-6-40-31.5 У1 исполнения (ТУ) — это высоконадежный электроустановочный компонент, предназначенный для надежного крепления и контакта плавких вставок предохранителей типа ПТ. Изделие соответствует техническим условиям и маркировке У1, что свидетельствует о его пригодности для эксплуатации в умеренном климате.
Корпус патрона изготовлен из электрофарфора — материала, обладающего высокими диэлектрическими свойствами, стойкостью к высоким температурам и дугостойкостью. Номинальное напряжение составляет до 660 В, а номинальный ток — 40 А, что делает его универсальным для различных силовых цепей. Ключевая характеристика — расстояние между контактными центрами (31.5 мм) — обеспечивает совместимость со стандартизированными предохранителями.
Сфера применения патрона охватывает комплектацию вводно-распределительных устройств (ВРУ), распределительных щитов, панелей и шкафов управления в промышленных электросетях. Он обеспечивает безопасную эксплуатацию электрооборудования, надежную защиту цепей от токов короткого замыкания и перегрузок на предприятиях, в коммерческих и административных зданиях.
Патрон к предохранителю ПТ 1.1-10-2-12.5 У1 — это высоконадежный электроустановочный компонент, предназначенный для безопасного крепления и подключения плавких вставок предохранителей в электрических цепях. Изделие соответствует климатическому исполнению У1, что позволяет его эксплуатировать в умеренном климате.
Корпус патрона изготовлен из электрофарфора — материала, обладающего высокими диэлектрическими свойствами, стойкостью к высоким температурам и дугостойкостью. Это обеспечивает долговечность и безопасность работы даже в условиях повышенных электрических нагрузок.
Основная сфера применения данного патрона — комплектация вводных и распределительных устройств, силовых щитов, а также различного промышленного оборудования, где требуется защита цепей от токов короткого замыкания и перегрузок. Он рассчитан на номинальное напряжение до 1000 В и надежно фиксирует предохранитель, обеспечивая стабильный электрический контакт.
Артикул: ЦБ-00003442. Этот компонент является неотъемлемой частью качественной и безопасной электроустановки, гарантируя бесперебойную работу защитной аппаратуры.
• Данное устройство способно работать в температурных диапазонах от - 45 до +40 градусов и относительной влажности показателем 100% (при температуре +25 градусов).
• Устанавливать разрядник необходимо не более чем на один километр над уровнем воды.
• Бесперебойная работоспособность устройства обеспечивается благодаря наличию прочного корпуса, материалом изготовления которого является пластмасса.
• Данное устройство способно работать при действующем номинальном напряжении 0,5 кВ.
• Для рабочего резистора разрядника характерна высокая производительность, которая обеспечивается нелинейными вольтамперными характеристиками.
• Материалом изготовления резистора данного устройства является окись цинка, что обеспечивает ему надежность и долгий срок реализации.
• Данное устройство весит не более 0,25 килограмма, что обеспечивает легкость монтажа и эксплуатации.
• многофункциональность;
• длительный период работы;
• наличие дугогасительного устройства, гашение производится при помощи газа;
• широкий температурный диапазон работы;
• механическая износостойкость;
• наличие силовых плавких предохранителей(в зависимости от комплектации);
• безопасность работы. Начало работы происходит с гашения дугогасительных контактов, замыкания ножами главных контактов, при отключении процесс производится в обратном направлении. Рабочее положение оборудования – вертикальное с отклонением до 5 градусов. Срок службы – 25 лет. Первый капитальный ремонт проводится после проведения 2 000 операций, ресурс между ремонтами – 1 000 циклов. Допускается применение в промышленной среде П-типа.
Предохранитель ПКТ 101-10-8-20 У1 исп. (ТУ) 00000918 — это надежный и долговечный элемент защиты электрических цепей, изготовленный на основе электрофарфора. Данный материал обеспечивает высокую механическую прочность, стойкость к высоким температурам и отличные изоляционные свойства.
Основные характеристики:
- Тип: ПКТ-101
- Номинальный ток: 10 А
- Номинальное напряжение: 8 кВ
- Ток отключения: 20 кА
- Климатическое исполнение: У1 (для эксплуатации в умеренном климате)
- Корпус: Электрофарфор
Сфера применения:
Данный предохранитель предназначен для защиты силовых трансформаторов, распределительных устройств (РУ), а также различного электрооборудования в сетях переменного тока частотой 50-60 Гц и напряжением до 8 кВ. Он широко используется в энергетике, на промышленных предприятиях, в коммунальном хозяйстве и других областях, где требуется надежная защита от токов короткого замыкания и перегрузок.
Соответствует ТУ 00000918, что гарантирует его качество и соответствие заявленным параметрам.
Патрон к предохранителю ПТ 1.1-35-10-3.2 У3 — это высококачественный электроустановочный компонент, предназначенный для надежного крепления и подключения плавких вставок предохранителей типа ПТ. Изделие изготовлено из электротехнического фарфора, что обеспечивает ему высокие изоляционные свойства, термостойкость и механическую прочность в условиях повышенных нагрузок.
Основные характеристики:
- Тип: Патрон для предохранителя ПТ 1.1-35-10-3.2
- Климатическое исполнение: У3 (для эксплуатации в умеренном климате)
- Материал: Электрофарфор
- Артикул: 00002851
Сфера применения:
Данный патрон находит широкое применение в электротехнической промышленности. Он используется для комплектации вводных и распределительных устройств, различных щитов управления и шкафов автоматики. Устанавливается в электрических сетях и промышленных установках для защиты оборудования от токов короткого замыкания и перегрузок. Благодаря своей надежности и долговечности, это изделие является востребованным компонентом при монтаже и ремонте систем энергоснабжения на промышленных предприятиях и объектах инфраструктуры.
Предохранитель ПКТ 102-10-50-31.5 У3 исп. (ТУ) Нестандарт Электрофарфор ЦБ-00003151
Предохранитель ПКТ 102-10-50-31.5 У3 – это надежное коммутационное устройство, предназначенное для защиты электрических цепей и оборудования от токов короткого замыкания и продолжительных перегрузок. Данная модель рассчитана на номинальное напряжение до 10 кВ и номинальный ток 50 А, с номинальным током отключения 31.5 кА. Ключевым элементом конструкции является плавкая вставка, размещенная в прочном фарфоровом корпусе, что обеспечивает высокую дугогасящую способность и механическую прочность.
Исполнение У3 указывает на климатическое исполнение для умеренного климата, что позволяет эксплуатировать предохранитель в широком диапазоне условий. Основная сфера применения включает распределительные устройства (РУ) подстанций, промышленные предприятия, а также системы энергоснабжения для защиты силовых трансформаторов, электродвигателей и распределительных линий. Модель соответствует техническим условиям (ТУ) и отличается долговечностью и стабильностью характеристик.
Предохранитель ПКТ 101-10-31.5-31.5 У3 (нестанд.) — это надежный аппарат защиты, предназначенный для эксплуатации в электрических сетях переменного тока.
Основные характеристики:
- Тип: ПКТ (предохранитель кварцевый трубчатый)
- Номинальное напряжение: 10 кВ
- Номинальный ток: 31.5 А
- Номинальный ток отключения: 31.5 кА
- Климатическое исполнение: У3 (для эксплуатации в умеренном климате)
- Исполнение: Нестандартное
- Материал корпуса: Электрофарфор
- Артикул: ЦБ-00000428
Сфера применения:
Данный предохранитель используется для защиты силовых трансформаторов, распределительных устройств (РУ), электродвигателей и другого электрооборудования на промышленных предприятиях, в коммунальной энергетике и распределительных сетях. Электрофарфоровый корпус обеспечивает высокую механическую прочность и стойкость к воздействию окружающей среды. Предохранитель предназначен для безопасного отключения цепи в случае возникновения токов короткого замыкания или продолжительных перегрузок, предотвращая повреждение дорогостоящего оборудования.
Разъединитель РЛКВ-1Б-10.IV/400 УХЛ1 с приводом ПР-06-7 УХЛ1 и комплектом контактов КМЧ Электрофарфор 00002312
Разъединитель РЛКВ-1Б-10.IV/400 УХЛ1 — это высоковольтный коммутационный аппарат, предназначенный для создания видимого разрыва цепи в электрических установках переменного тока частотой 50-60 Гц с номинальным напряжением до 10 кВ. Устройство комплектуется приводом дистанционного управления ПР-06-7 УХЛ1 и комплектом подвижных контактов (КМЧ) на основе высокопрочного электрофарфора. Основная сфера применения — распределительные устройства (РУ) подстанций и электростанций для безопасного проведения ремонтных работ, секционирования и переключения цепей. Конструкция обеспечивает надежную работу в условиях умеренного и холодного климата (УХЛ1) при температуре от -45°C до +40°C. Электрофарфоровые изоляторы обладают высокой механической прочностью и стойкостью к атмосферным воздействиям, что гарантирует долгий срок службы и безопасность эксплуатации.
Предохранитель ПКТ 101-10-10-20 У1 — это надежный аппарат защиты, предназначенный для эксплуатации в электрических сетях переменного тока. Изделие соответствует техническим условиям (ТУ) и предназначено для работы в умеренном климате (исполнение У1).
Основные характеристики:
- Тип: ПКТ-101
- Номинальное напряжение: 10 кВ
- Номинальный ток: 10 А
- Номинальный ток отключения: 20 кА
- Климатическое исполнение: У1 (для умеренного климата)
- Материал корпуса: Электрофарфор
- Артикул: 00001251
Сфера применения:
Данный предохранитель применяется для защиты силовых трансформаторов, распределительных устройств (РУ), кабельных и воздушных линий электропередачи в сетях 6-10 кВ от токов короткого замыкания и перегрузок. Он широко используется в комплектных трансформаторных подстанциях (КТП), промышленных предприятиях и системах энергоснабжения для обеспечения безопасной и бесперебойной работы электрооборудования.
Высокопрочный корпус из электрофарфора обеспечивает отличные изоляционные свойства и стойкость к воздействию окружающей среды, что гарантирует долгий срок службы и стабильность характеристик.
Патрон для предохранителя ПТ 1.1-6-10-40 У1 — это высоконадежный электроустановочный компонент, предназначенный для безопасного монтажа и фиксации плавких вставок в электрических цепях. Корпус изделия изготовлен из электротехнического фарфора, что обеспечивает высокие изоляционные свойства, термостойкость и механическую прочность в условиях повышенной влажности и вибрации.
Ключевые характеристики: Номинальное напряжение до 1000 В, номинальный ток до 40 А. Исполнение У1 свидетельствует о климатическом исполнении для работы в умеренном климате. Изделие соответствует строгим требованиям технических условий (ТУ).
Сфера применения: Данный патрон широко используется для комплектации предохранителей серии ПТ в распределительных щитах, силовых шкафах, цепях управления промышленного оборудования, а также в устройствах релейной защиты и автоматики на производственных предприятиях, в коммунальной энергетике и строительстве.
Предохранитель ПКТ 102-6-80-20 У3 — это современное и надежное устройство защиты, предназначенное для эксплуатации в электрических сетях переменного тока. Аппарат соответствует требованиям ГОСТ, что гарантирует его высокое качество и безопасность.
Основные характеристики:
- Номинальное напряжение: до 6 кВ
- Номинальный ток: 80 А
- Ток отключения: 20 кА
- Исполнение: У3 (для умеренного климата)
- Материал корпуса: Электрофарфор, обеспечивающий высокую дугогасящую способность и механическую прочность.
- Оснащен индикатором срабатывания для визуального контроля состояния и оперативного определения перегоревшего элемента.
Сфера применения:
Данный предохранитель предназначен для защиты силовых трансформаторов, распределительных устройств, электродвигателей и другого оборудования в сетях 6 кВ на промышленных предприятиях, в энергосистемах, а также в коммерческой и коммунальной инфраструктуре. Благодаря климатическому исполнению У3, он стабильно работает в условиях умеренного климата.
Использование предохранителей ПКТ 102-6-80-20 У3 — это проверенное решение для обеспечения бесперебойной и безопасной работы ваших электроустановок.
Предохранитель ПКТ 101-10-3.2-12.5 У3 — это надежный и долговечный аппарат защиты, предназначенный для установки в электрических сетях переменного тока. Изделие соответствует требованиям ГОСТ, что гарантирует его высокое качество и безопасность.
Основные характеристики:
- Номинальное напряжение: до 10 кВ
- Номинальный ток: 3.2 А
- Номинальный ток отключения: 12.5 кА
- Исполнение У3 для эксплуатации в умеренном климате
- Наличие индикатора срабатывания для удобства обслуживания
- Корпус из электротехнического фарфора, обеспечивающий высокую дугостойкость и механическую прочность.
Сфера применения: Предохранитель широко используется для защиты силовых трансформаторов, распределительных устройств (КРУ, КСО), электродвигателей и другого оборудования в промышленных электросетях, на трансформаторных подстанциях и предприятиях энергетического комплекса.
Код производителя: ЦБ-00001855
Предохранитель ПКТ 101-6-5-40 У3 — это надежное устройство защиты, предназначенное для отключения электрических цепей при возникновении токов короткого замыкания и продолжительных перегрузок. Модель оснащена индикатором срабатывания, который визуально сигнализирует о перегорании плавкой вставки, что упрощает диагностику и обслуживание электроустановок.
Основные характеристики:
- Номинальное напряжение: до 6 кВ
- Номинальный ток: 5 А
- Номинальный ток отключения: 40 кА
- Исполнение: У3 (для умеренного климата)
- Материал корпуса: электрофарфор, обеспечивающий высокую дугогасительную способность и механическую прочность.
- Стандарт: ГОСТ
- Код производителя: ЦБ-00002657
Сфера применения: Данный предохранитель нашел широкое применение в стационарных установках для защиты силовых трансформаторов, распределительных устройств, электродвигателей и другого высоковольтного оборудования на промышленных предприятиях, в коммунальной энергетике и инфраструктурных объектах. Его конструкция гарантирует безопасность и стабильность работы энергосистем.
