Термоусадочная трубка TOKOV ELECTRIC TKE-THS-30-1-B/25 — это надежный и долговечный изоляционный материал, предназначенный для защиты и герметизации электрических соединений, кабелей и проводов. Изделие обладает отличными электроизоляционными свойствами и высокой механической прочностью.
Основные характеристики:
- Исходный диаметр: 30 мм
- Диаметр после усадки: 15 мм
- Коэффициент усадки: 2:1
- Длина: 1 метр
- Цвет: черный
- Материал: Полиолефин
- Рабочая температура: от -55°C до +125°C
Сферы применения:
Трубка широко используется в электротехнических работах, автомобильной электропроводке, для маркировки проводов, ремонта изоляции кабелей, создания герметичных соединений, а также в быту и на производстве для защиты от влаги, коррозии и механических повреждений. Для усадки требуется равномерный нагрев строительным феном или другим термоинструментом.

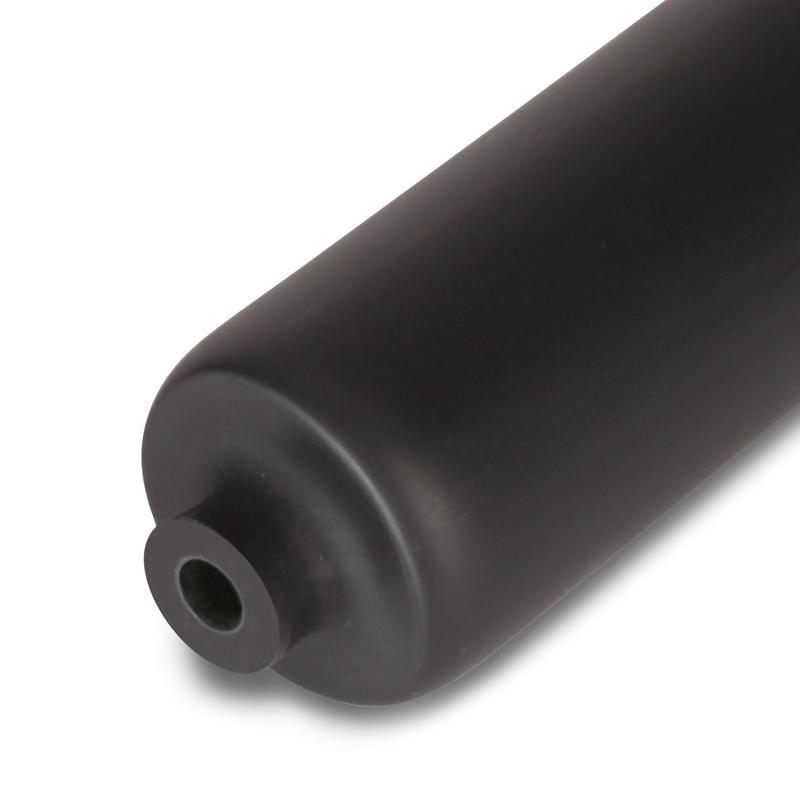

• Предназначены для герметизации, изоляции и защиты от коррозии контактных соединений в электроэнергетике и телекоммуникациях
• Расширенный коэффициент усадки: 3:1
• Материал: полиолефин, не поддерживает горение
• Цвет: черный
• По всей внутренней поверхности термоусадочных трубок методом соэкструзии нанесен слой термоплавкого клея
• Трубки черного цвета обеспечивают устойчивость к воздействию ультрафиолетового излучения
• При усадке клеевой подслой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
• Форма поставки: нарезка по 1 м
• Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»
• Предназначены для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов
• Материал изоляции: самозатухающий нейлон. Не содержит галогенов
• Термостойкость изоляции: 105 °C
• Материал разъема: латунь марки Л63
• Покрытие разъема: электролитическое лужение
• Максимальное напряжение: 400 В
• Особенности конструкции:
• полностью изолированная конструкция
• исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
• поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
• каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
• Комплементарны разъемам РПИ-П и выходам типа «папа» на клеммах электрических устройств
• Опрессовка проводника поверх изолирующего корпуса
• Предназначены для оконцевания опрессовкой алюминиевых кабелей и проводов
• Материал: алюминий марки АД1
• При подключении к медным шинам рекомендовано использование алюмомедных шайб ШАМ
• Секторные жилы перед опрессовкой рекомендовано скруглить набором матриц скругления НМ-300-C (КВТ)
• После зачистки концов алюминиевых жил кордощеткой на жилы наносится проводящая контактная паста «КВТ».Внутреннюю поверхность наконечника также следует зачистить и смазать пастой, после чего завести жилу до упора и произвести опрессовку
Наконечник алюмомедный ТАМ 70-10-12 от TOKOV ELECTRIC (артикул TKE-TAM-70-10-12) предназначен для надежного и долговечного соединения алюминиевых проводов с медными элементами электрооборудования. Данная модель рассчитана на сечение алюминиевого провода 70 мм² и медного — 10 мм², с диаметром отверстия под болт 12 мм.
Ключевое преимущество наконечника — биметаллическая конструкция, которая предотвращает непосредственный контакт алюминия и меди, тем самым исключая возникновение гальванической коррозии. Соединение выполняется методом опрессовки с помощью специального инструмента, что обеспечивает высокую механическую прочность и отличную электропроводность.
Наконечник находит широкое применение при монтаже и ремонте электрических сетей, в распределительных щитах, силовых шкафах, а также в различных промышленных установках и энергетическом оборудовании, где требуется соединение разнородных проводников.
• Предназначены для герметизации асбоцементных, полимерных и стальных труб, используемых в качестве кабельных вводов в зданиях, подземных переходах и кабельных проходах под дорожным покрытием
• Состав комплекта:
• термоусаживаемая манжета с клеевым слоем
• комплект герметика
• киперная лента
• Расширенный коэффициент усадки: от 3.5:1 до 4:1
• Устойчивы к ультрафиолетовому излучению и погодным условиям
• Благодаря наличию мастичных герметиков, комплекты УКПТ могут применяться как при одиночной, так и при групповой прокладке кабеля
• На внутреннюю поверхность термоусаживаемых манжет с двух сторон нанесен слой термоплавкого клея
• При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
• Предназначены для оконцевания опрессовкой медных кабелей и проводов
• Материал: рафинированная медь марки М1
• Рабочее напряжение: до 1 кВ
• Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
• Геометрия наконечников стандарта «КВТ» максимально приближена к размерам «стандартных» медных наконечников от европейских производителей
• Диаметр трубной части наконечников ТМЛс рассчитан под опрессовку жил 1, 2 и 3 классов гибкости, составляющих более 99% всех используемых строительных кабелей
• Размеры и длина хвостовика наконечников стандарта «КВТ» обеспечивают точное позиционирование для опрессовки
• Маркировка типоразмера и логотипа производителя на каждом наконечнике
• Специальная серия высокоточных матриц правильной шестигранной формы для опрессовки. Матрицы совместимы с гидравлическими прессами «КВТ»
• НАЗНАЧЕНИЕ Изолента представляет собой поливинилхлоридную пленку, изготовленную из ПВХ-композиции, вальцево-каландровым способом, с нанесенным на одну сторону клеевым слоем, и разрезанную на полосы определенной ширины. Вещества, входящие в состав основы изоленты и клеевого слоя, препятствуют возгоранию и плавлению пленки (горение возможно только при воздействии открытого пламени).
• ОБЛАСТЬ ПРИМЕНЕНИЯ Применяется в быту и на производстве в качестве изоляционного материала при электротехнических работах, диапазон рабочих температур от -50°С до 80°С, электрическая прочность изоленты на пробой – 5 кВ.
• ПРИНЦИП ДЕЙСТВИЯ Электротехнические свойства изоленты определяются свойствами полимерной композиции и клеевого слоя.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ не требуются
