Гильза ГА 50-9 алюминиевая опрессовочная предназначена для создания надежных и долговечных неразъемных электрических соединений алюминиевых проводов сечением 50 мм². Изделие соответствует требованиям ГОСТ 23469.2-79, что гарантирует его высокое качество и соответствие стандартам.
Гильза изготовлена из высококачественного алюминиевого сплава, обеспечивающего отличную электропроводность и коррозионную стойкость. Модель TKE-GA-50-9 от производителя TOKOV ELECTRIC широко применяется при электромонтажных работах в жилых, коммерческих и промышленных зданиях, а также в энергетике для соединения проводников в распределительных щитах, узлах учета и других электроустановках.
Использование данной гильзы позволяет создать прочное соединение, устойчивое к механическим нагрузкам и перепадам температур, что обеспечивает безопасность и стабильность электрической сети.
• Для монтажа сдвоенных проводов одинакового сечения
• Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
• Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
• Размеры изолированных манжет и втулок наконечников НШВИ(2) рассчитаны для монтажа и подключения двух проводников
• В условиях высокой плотности монтажа двойные втулочные наконечники являются единственно возможным контактным соединением двух проводников
• Материал коннектора: медь марки М1
• Покрытие коннектора: электролитическое лужение
• Материал изоляции: полипропилен. Не содержит галогенов
• Термостойкость изоляции: 105 °C
• Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4
• Одинарные и двойные втулочные наконечники «КВТ» представлены в одинаковой цветовой гамме стандарта DIN, что облегчает их поразмерную идентификацию
• Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки
• Обжим провода поверх медной втулки
• Предназначены для оконцевания опрессовкой медных кабелей и проводов
• Материал: электротехническая медь марки М2
• Покрытие: электролитическое лужение (климатическое исполнение: «Т2»)
• «КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80
• Наконечники нестандартного исполнения:
• ТМЛ 4-8-3*,
• ТМЛ 6-8-4*,
• ТМЛ 16-10-6*,
• ТМЛ 70-8-13*,
• ТМЛ 120-10-17*,
• ТМЛ 150-10-19*,
• ТМЛ 240-12-24*.
• Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию «КВТ» от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием
• 85 наименований в двух видах климатического исполнения
• Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице
• Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
• Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
• После штамповки наконечники подвергаются отжигу для повышения пластичности материала
• Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
• Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода
• Предназначены для оконцевания методом опрессовки многожильных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
• Размеры втулок НШВ рассчитаны для монтажа одного проводника соответствующего сечения. Однако, поскольку пластмассовая ограничительная манжета отсутствует, втулки могут быть также использованы для соединения двух и более проводников
• Завод жилы во втулку осуществляется со стороны раструба
• Материал коннектора: медь марки М1
• Покрытие: электролитическое лужение
• Температурный диапазон эксплуатации: от -55 °C до +135 °C
• Благодаря расширенному температурному диапазону, наконечники НШВ рекомендованы к применению для проводов с термостойкой изоляцией из кремний-органической резины марок ПРКА, ПРКС, ПВКВ, РКГМ
• Втулки без манжеты незаменимы для оконцевания проводов с толстой изоляцией (например, кабелей с резиновой изоляцией КГ и КОГ)
• Наконечники НШВ представлены со стандартной длиной втулки. Под заказ возможно исполнение наконечников НШВ с увеличенной длиной втулки
• Предназначены для соединения встык многопроволочных медных проводов методом опрессовки
• Материал изоляции: сшитый полиэтилен.Не содержит галогенов
• Термостойкость изоляции: 125 °C
• Материал гильзы: медь марки М1
• Покрытие гильзы: электролитическое лужение
• Максимальное напряжение: 690 В
• Особенности конструкции:
• гильза выполнена из бесшовной цельнотянутой медной трубки
• стопорная высечка, расположенная по центру гильзы, определяет глубину захода провода в соединитель
• снятые по краям гильзы фаски облегчают заведение провода
• термоусаживаемая трубка с клеевым слоем обеспечивает полную герметичность и антикоррозионную защиту контактного соединения после усадки
• Полупрозрачный корпус позволяет контролировать глубину захода жил
• В пределах указанного диапазона возможно соединение в одну линию проводов разных сечений или монтаж ответвления
• Опрессовка поверх изолирующего корпуса
Наконечник луженый медный ТМЛ 2.5-6-2.6 от бренда TOKOV ELECTRIC предназначен для надежного и долговечного соединения медных проводников сечением 2.5 мм². Изделие производится в строгом соответствии с требованиями ГОСТ 7386-80, что гарантирует его высокое качество и соответствие стандартам.
Конструкция наконечника представляет собой медную трубку, опрессовываемую на кабеле, и контактную луженую площадку с отверстием под болт диаметром 6 мм. Лужение поверхности обеспечивает превосходную защиту от коррозии и окисления, значительно снижая переходное сопротивление и повышая стабильность контакта.
Наконечник TKE-TML-2.5-6-2.6 нашел широкое применение в электроэнергетике, приборостроении и монтаже электрооборудования. Он используется для создания надежных неразъемных соединений в силовых цепях, распределительных щитах, автоматических выключателях и других электроустановках до 1000 В.
Ключевые преимущества: изготовлен из высококачественной меди, имеет антикоррозионное лужение, обеспечивает низкое переходное сопротивление и простоту монтажа методом опрессовки.
Наконечник луженый медный ТМЛ 25-10-8 – это высококачественный электроустановочный элемент, предназначенный для надежного и долговечного соединения медных кабелей и проводов сечением 25 мм². Изделие полностью соответствует требованиям ГОСТ 7386-80, что гарантирует его механическую прочность и отличную электропроводность.
Ключевые характеристики:
- Сечение подключаемого провода: 25 мм²
- Диаметр хвостовика (под опрессовку): 10 мм
- Размер присоединительного отверстия (под болт): 8 мм
- Материал: электротехническая медь
- Покрытие: лужение (олово)
Лужение поверхности наконечника надежно защищает медь от окисления и коррозии, обеспечивая стабильное переходное сопротивление и простоту пайки при необходимости. Наконечник обжимается на кабеле с помощью специального инструмента (пресс-клещей), создавая неразъемное и виброустойчивое соединение.
Сфера применения наконечников ТМЛ 25-10-8 охватывает монтаж и коммутацию силовых цепей в различных электроустановках. Они широко используются при сборке распределительных щитов (ГРЩ, ВРУ), силовых шкафов, подключении мощного электрооборудования, а также в энергетике и промышленности. Наконечник TOKOV ELECTRIC TKE-TML-25-10-8 – это гарантия безопасного и качественного электромонтажа.
• Предназначены для выполнения ответвлений от магистральных линий кабелей и проводов напряжением до 660 В с предварительным снятием изоляции на месте установки без разрезания проводника
• Магистраль: 16/25/35
• Ответвление: 1.5/2.5/4/6/10
• Размер корпуса: 42х41х31
• Материал корпуса: поликарбонат, не поддерживает горение
• Материал контактной части: анодированная сталь
• Сердечник представляет собой профилированные под типоразмер кабеля плашки, затягивающиеся болтами
• Магистраль и ответвление могут быть представлены алюминиевыми или медными проводами, либо их комбинацией
• На корпусе каждого сжима нанесен логотип завода-производителя и диапазон сечений кабеля «магистраль–ответвление»
• Корпус обладает негерметичной конструкцией
• Заказ и отпуск продукции осуществляется кратно упаковкам

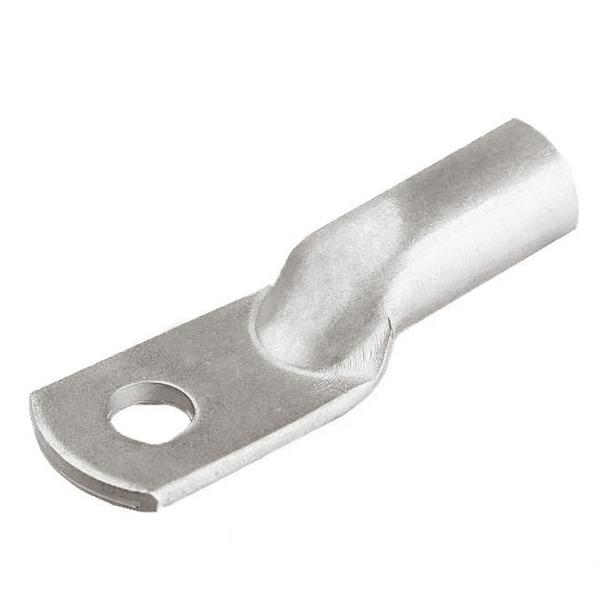

Наконечник кабельный ТА 150-12-17 опрессовываемый от TOKOV ELECTRIC предназначен для надежного оконцевания и соединения алюминиевых жил кабелей и проводов сечением 150 мм². Изделие соответствует требованиям ГОСТ 9581-80, что гарантирует его высокое качество и совместимость.
Наконечник изготовлен из электротехнического алюминия, что обеспечивает оптимальную электропроводность и устойчивость к коррозии. Конструкция включает контактную лопатку с отверстием диаметром 12 мм под болт М12 и хвостовик для опрессовки, рассчитанный на монтаж на кабель сечением 150 мм². Модель TKE-TA-150-12-17 обеспечивает низкое переходное сопротивление и долговечный контакт.
Сфера применения: монтаж и коммутация в электрических распределительных устройствах (РУ), щитах управления, силовых шкафах, а также при подключении мощного электрооборудования на промышленных предприятиях, в энергетике и жилищно-коммунальном хозяйстве.
Наконечник луженый медный ТМЛ 25-6-7 — это качественный и надежный элемент для монтажа электрических цепей. Изделие изготовлено из медного сплава и покрыто слоем олова, что обеспечивает превосходную защиту от коррозии и окисления, а также значительно облегчает процесс пайки. Наконечник соответствует требованиям ГОСТ 7386-80, что гарантирует его механическую прочность и стабильность электрических характеристик.
Конструкция наконечника ТМЛ 25-6-7 рассчитана на присоединение кабеля с сечением жилы 25 мм². Крепление осуществляется под болт на M6, а диаметр хвостовика составляет 7 мм. Благодаря опрессовочному соединению обеспечивается низкое переходное сопротивление и высокая надежность контакта.
Сфера применения данных наконечников чрезвычайно широка: они используются для обустройства заземления, монтажа в распределительных щитах, силовых шкафах, а также в различных электроустановках до 1000 В. Наконечники TOKOV ELECTRIC TKE-TML-25-6-7 являются незаменимыми для создания долговечных и безопасных соединений в промышленности и энергетике.
• Предназначены для монтажа быстроразъемных соединений многопроволочных гибких медных проводов методом опрессовки
• Материал изоляции: самозатухающий ПВХ.Класс V-0 по UL94
• Термостойкость изоляции: 75 °C
• Материал разъема: латунь марки Л63
• Покрытие разъема: электролитическое лужение
• Максимальное напряжение: 400 В
• Особенности конструкции:
• поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
• каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
• Размер контакта определяется шириной «В» клеммы РПИ-П
• Комплементарны разъемам РПИ-П и выходам типа «папа» на клеммах электрических устройств
• Опрессовка проводника поверх изолирующей манжеты
• Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации
• Не требует полного демонтажа крепежного соединения. Для быстрых перекроссировок — достаточно лишь ослабить винтовую фиксацию
• Материал изоляции: самозатухающий ПВХ.Класс V-0 по UL94
• Термостойкость изоляции: 75 °C
• Материал наконечника: медь марки М1
• Покрытие наконечника: электролитическое лужение
• Максимальное напряжение: 690 В
• Особенности конструкции:
• исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
• незаваренный стыковой шов на трубной контактной части наконечников
• поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
• Расширенные мультиразмерные диапазоны опрессовки
• Опрессовка проводника поверх изолирующей манжеты
Скотч упаковочный прозрачный 48 мм х 66 м — это надежное решение для быстрой и прочной упаковки, скрепления и фиксации различных предметов. Основой продукции является качественная полипропиленовая пленка, обеспечивающая высокую прочность на разрыв и отличную адгезию.
Ключевые характеристики:
- Размер: Ширина 48 мм, длина 66 метров.
- Толщина: 43 микрона — оптимальный баланс между прочностью и экономным расходом.
- Цвет: Прозрачный, делает надписи на коробках хорошо читаемыми.
- Назначение: Упаковка картонных коробок, скрепление легких грузов, запайка пакетов.
Сферы применения:
Данный скотч незаменим в офисах, на складах, в логистических и почтовых компаниях, а также в быту для повседневных нужд. Он идеально подходит для фиксации документов, ремонта упаковки, маркировки и многих других задач, где требуется быстрое и аккуратное скрепление поверхностей.
Термоусадочная трубка TOKOV ELECTRIC TKE-THS-10-1-B/50 — это надежный и долговечный изоляционный материал, предназначенный для защиты и герметизации электрических соединений, кабелей и проводов. Изделие обладает отличными электроизоляционными свойствами и высокой механической прочностью.
Основные характеристики:
- Исходный диаметр: 10 мм
- Диаметр после усадки: 5 мм
- Коэффициент усадки: 2:1
- Длина: 1 метр
- Цвет: черный
- Количество в упаковке: 50 штук
- Материал: Полиолефин
Сферы применения:
- Электротехнические работы и монтаж проводки
- Защита соединений в автомобильной электропроводке
- Создание изоляционного слоя на клеммах и разъемах
- Маркировка проводов и кабелей
- Ремонт бытовой и компьютерной техники
- Антикоррозийная защита металлических стыков
Термотрубка устойчива к воздействию масел, бензина, кислот и УФ-излучения. Для использования необходим нагрев строительным феном или другим термоинструментом до рекомендуемой температуры. Продукция соответствует высоким стандартам качества и обеспечивает безопасную и долговечную изоляцию.
