Под заказ
• Предназначены для изоляции и герметизации мест Т-образного подключения концевых муфт в ячейках распределительных устройств с газовой изоляцией с резьбовыми вводными изоляторами (бушингами) типа «С», соответствующими CENELEC - EN 50181 или DIN 47636
• Адаптеры поставляются в комплекте, включающем материалы на 3 фазы
• Состав набора:
• корпус адаптера (3шт.)
• торцевая заглушка (3шт.)
• резьбовая шпилька (3шт.)
• гайка (3шт.)
• плоская и гроверная шайбы (по 3шт.)
• паста силиконовая
• кабельная стяжка
• Устойчивы к явлению трекинга и погодно-климатическим условиям
• Изоляция адаптера выполнена из толстостенного силиконового эластомера
• Цвет: кирпично-красный
• Рабочее напряжение: до 20 кВ
• Максимальная токовая нагрузка: 630 А
• Адаптеры разработаны с учетом применения в комплекте с концевыми термоусаживаемыми кабельными муфтами «КВТ», оснащенными болтовыми наконечниками на одножильные и трехжильные кабели с изоляцией из сшитого полиэтилена
• Возможно применение адаптеров совместно с концевыми термоусаживаемыми муфтами Raychem и их аналогами
• Болтовой наконечник «КВТ» присоединяется к бушингу резьбовой шпилькой с гайкой
• Резьбовая шпилька в составе набора РИКС имеет одно исполнение: М16/М16
• Установка адаптеров возможна только на муфты с наконечниками, имеющими отверстие под резьбовую шпильку М16. Для муфт КВТ на диапазон сечений 70/120 мм2 используйте наконечники 2НБ-70/120-16 (приобретаются отдельно)
• Для герметизации тыльной стороны адаптера используется изоляционная заглушка с резьбой
• Быстрый монтаж и демонтаж с возможностью повторного использования
• Использование кабельных адаптеров позволяет производить подключение кабелей разного типа к одному и тому же компактному распределительному устройству
• Адаптеры позволяют сократить расстояние межфазного воздушного пространства для обеспечения нормального функционирования оборудования
• Для монтажа адаптера на смонтированную кабельную концевую муфту не требуется специальный инструмент и работы, связанные с использованием пламени горелки
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Номинальное поперечное сечение
—
70...150
Исполнение
—
Холодной усадки
Кратность товара
—
1
Ряд напряжений
—
10 кВ
Страна происхождения
—
Китай
Гарантийный срок
—
3 года
Код ТН ВЭД
—
8547900000
895,33 руб./упак
Под заказ
• Предназначены для оконцевания 3-х жильных кабелей:
• с изоляцией из сшитого полиэтилена и экраном из медных проволок
• с броней или без брони
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей:(А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля
• Материал изолирующей трубки и изоляторов кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
• Муфты наружной установки оснащены антитрекинговыми жильными изоляторами, увеличивающими длину путей токов утечки и создающими сухие зоны на поверхности муфты
• Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа
• Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку
• В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
3
Номинальное поперечное сечение
—
150...240
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
10 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
540,43 руб./шт
Под заказ
• Предназначены для оконцевания 4-х жильных кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
4
Номинальное поперечное сечение
—
25...50
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
115,90 руб./шт
Под заказ
• Предназначены для оконцевания 5-ти жильных кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS
• Комплект для 5-ти жильных кабелей универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
5
Номинальное поперечное сечение
—
150...240
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
223,18 руб./шт
Под заказ
• Адаптированы для применения в сетях уличного освещения совместно с клеммниками КЕ из наборов серий НК.
• Предназначены для оконцевания 5-и жильных кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: ВБбШв, ПвБбШв, ПвБбШп
• Комплект для 5-ти жильных кабелей универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Номинальное поперечное сечение
—
16...25
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
57,38 руб./шт
Под заказ
• Предназначены для оконцевания 3-х, 4-х и 5-и жильных кабелей и проводов:
• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
• на напряжение до 400 В
• Состав муфты:
• перчатка ТПИ мини
• термоусаживаемая трубка жильной изоляции длиной 200 мм
• пружина ППД (для муфт с броней)
• провод заземления (для муфт с броней)
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: ПВС, ВВГ, ВВГнг, ВВГ нг-LS, NYM, NYY, АВБбШв, ВБВ, ПВББШП, АВБВ, ПВБВнг-LS, ВБбШнг(А), ПВББШнг(А) и др.
• Для кабелей с броней используется непаяная система заземления.
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки, обеспечивает полную герметичность муфты после монтажа
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать различные наконечники под опрессовку, в том числе с изолированными манжетами, а также применять муфту для присоединения к клеммам устройства без наконечников
• Инструмент для монтажа: высокотемпературный фен , пропановая горелка ПГ или портативные бутановые горелки «КВТ»
• Выпускается по ТУ 3599-062-97284872-2014
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
4
Номинальное поперечное сечение
—
2.5...10
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
45,54 руб./шт
Под заказ
• Предназначены для оконцевания 3-х жильных кабелей:
• с пластмассовой (ПВХ/СПЭ) и ЭПР изоляцией
• с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей:(А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП
• Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Комплект муфты для кабелей с ленточной броней включает плоский провод заземления и 1 пружину постоянного давления для монтажа провода заземления к бронелентам кабеля
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
3
Номинальное поперечное сечение
—
16...25
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
95,51 руб./шт
Под заказ

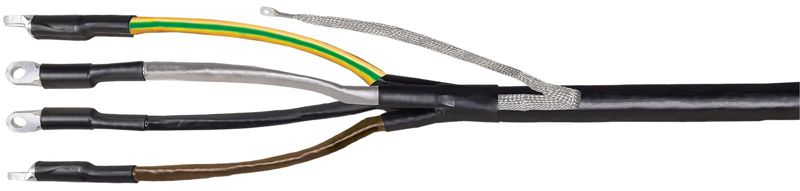

Комплект муфты концевой ПКВтп внутренней установки 4х150/240 с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-VN4-150240S
Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил. Муфты кабельные концевые ПКВ(Н)тп-1 и ПКВтп-1 для внутренней и наружной установки предназначены для присоединения потребителей к электросети с помощью одно-, 2-х, 3-х, 4-х и 5-ти жильных силовых кабелей с ПВХ/СПЭ изоляцией без брони и экрана на напряжение до 1 кВ постоянного и переменного тока. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0. Муфты предназначены для монтажа на кабелях типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1, их аналогов и модификаций.
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
4
Номинальное поперечное сечение
—
150...240
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
6 лет
Код ТН ВЭД
—
8547200009
155,84 руб./упак
Под заказ
• Предназначены для оконцевания 5-ти жильных кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS
• Комплект для 5-ти жильных кабелей универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
5
Номинальное поперечное сечение
—
25...50
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
163,81 руб./шт
Под заказ
• Предназначены для оконцевания одножильных кабелей:
• с изоляцией из сшитого полиэтилена экраном из медных проволок
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана
• Материал антитрекинговой трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
• Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, и подмотка ленты-герметика на выходе проволочного экрана обеспечивают полную герметичность муфты после монтажа
• Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля и оконцовывается наконечником под опрессовку
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Комплект поставки рассчитан для монтажа трех фаз кабеля
• Примечание: муфты 1ПКВТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015 * Цены указаны за 1 муфту (отгрузка осуществляется кратно 3 муфтам)
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
1
Номинальное поперечное сечение
—
300...400
Исполнение
—
Термоусадочный
Кратность товара
—
3
Ряд напряжений
—
10 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
187,03 руб./шт
Под заказ
• Предназначены для оконцевания 3-х жильных кабелей:
• с бумажной маслопропитанной изоляцией
• с броней из стальных лент или без брони
• с общей алюминиевой или свинцовой оболочкой
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей:ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
• Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты и жильные изоляторы выполнены из трекингостойкого материала кирпично-красного цвета
• Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях
• Муфты оснащены системой жильных изоляторов, обеспечивающих наличие гарантированно сухих зон и увеличивающих длину пути токов утечки
• Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
• Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
• Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
3
Номинальное поперечное сечение
—
70...120
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
10 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
210,11 руб./шт
Под заказ
Комплект муфты концевой ПКВ(Н)тп наружной установки 4х70/120 без наконечников ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-NVN4-70120X
Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил. Муфты кабельные концевые ПКВ(Н)тп-1 и ПКВтп-1 для внутренней и наружной установки предназначены для присоединения потребителей к электросети с помощью одно-, 2-х, 3-х, 4-х и 5-ти жильных силовых кабелей с ПВХ/СПЭ изоляцией без брони и экрана на напряжение до 1 кВ постоянного и переменного тока. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0. Муфты предназначены для монтажа на кабелях типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1, их аналогов и модификаций.
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
4
Номинальное поперечное сечение
—
70...120
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
6 лет
Код ТН ВЭД
—
8547200009
76,18 руб./упак
Под заказ
• Предназначены для герметичного оконцевания кабелей и проводов:
• с пластмассовой (ПВХ/СПЭ), резиновой (до 240мм2 включительно) и ЭПР изоляцией
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ВВГ, NYM, NYY, (А)ПвВГ, (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, КОГ1, КГ, РПГ, РВГ, РВГнг(А)-LS, РРГ, РРГнг(А)-LS
• Комплект состоит из болтового наконечника с рядным расположением болтов и термоусаживаемой манжеты с клеевым слоем
• Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных
• Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Термоусаживаемые трубки с клеевым слоем и с коэффициентом усадки до 4:1 обеспечивают полную герметизацию и изоляцию соединений
• Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
• Термоусаживаемая манжета устойчива к ультрафиолетовому излучению и погодно-климатическим условиям
• При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
• Рекомендованы для оснащения ремонтно-аварийных служб
• Примечание: муфты 1ПКТ-1-800(Б) нг-LS предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
1
Номинальное поперечное сечение
—
10...25
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
26,40 руб./шт
Под заказ
• Предназначены для изоляции и герметизации мест Т-образного подключения концевых муфт в ячейках распределительных устройств с газовой изоляцией с резьбовыми вводными изоляторами (бушингами) типа «С», соответствующими CENELEC - EN 50181 или DIN 47636
• Адаптеры поставляются в комплекте, включающем материалы на 3 фазы
• Состав набора:
• корпус адаптера (3шт.)
• торцевая заглушка (3шт.)
• резьбовая шпилька (3шт.)
• гайка (3шт.)
• плоская и гроверная шайбы (по 3шт.)
• паста силиконовая
• кабельная стяжка
• Устойчивы к явлению трекинга и погодно-климатическим условиям
• Изоляция адаптера выполнена из толстостенного силиконового эластомера
• Цвет: кирпично-красный
• Рабочее напряжение: до 20 кВ
• Максимальная токовая нагрузка: 630 А
• Адаптеры разработаны с учетом применения в комплекте с концевыми термоусаживаемыми кабельными муфтами «КВТ», оснащенными болтовыми наконечниками на одножильные и трехжильные кабели с изоляцией из сшитого полиэтилена
• Возможно применение адаптеров совместно с концевыми термоусаживаемыми муфтами Raychem и их аналогами
• Болтовой наконечник «КВТ» присоединяется к бушингу резьбовой шпилькой с гайкой
• Резьбовая шпилька в составе набора РИКС имеет одно исполнение: М16/М16
• Установка адаптеров возможна только на муфты с наконечниками, имеющими отверстие под резьбовую шпильку М16. Для муфт КВТ на диапазон сечений 70/120 мм2 используйте наконечники 2НБ-70/120-16 (приобретаются отдельно)
• Для герметизации тыльной стороны адаптера используется изоляционная заглушка с резьбой
• Быстрый монтаж и демонтаж с возможностью повторного использования
• Использование кабельных адаптеров позволяет производить подключение кабелей разного типа к одному и тому же компактному распределительному устройству
• Адаптеры позволяют сократить расстояние межфазного воздушного пространства для обеспечения нормального функционирования оборудования
• Для монтажа адаптера на смонтированную кабельную концевую муфту не требуется специальный инструмент и работы, связанные с использованием пламени горелки
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Номинальное поперечное сечение
—
150...300
Исполнение
—
Холодной усадки
Кратность товара
—
1
Ряд напряжений
—
10 кВ
Страна происхождения
—
Китай
Гарантийный срок
—
3 года
Код ТН ВЭД
—
8547900000
895,33 руб./упак
Под заказ

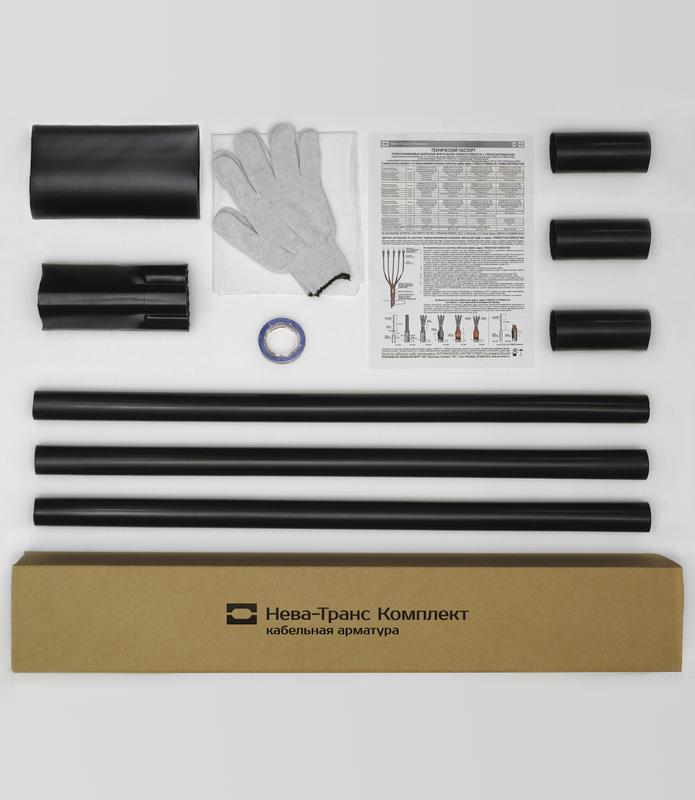

• Предназначены для оконцевания 3-х жильных кабелей:
• с бумажной маслопропитанной изоляцией
• с броней из стальных лент или без брони
• с общей алюминиевой или свинцовой оболочкой
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей:ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
• Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета
• Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях
• Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
• Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
3
Номинальное поперечное сечение
—
150...240
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
10 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
190,65 руб./шт
Под заказ

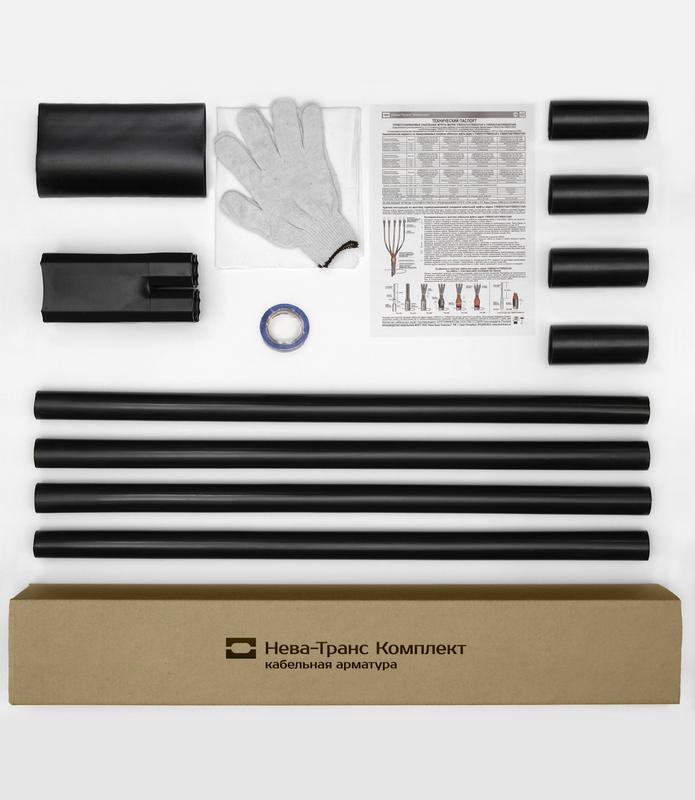

• Предназначены для оконцевания 4-х жильных кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
4
Номинальное поперечное сечение
—
25...50
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
161,94 руб./шт
Под заказ
• Предназначены для оконцевания 4-х жильных кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
4
Номинальное поперечное сечение
—
16...25
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
106,52 руб./шт
Под заказ
• Предназначены для оконцевания одножильных кабелей:
• с изоляцией из сшитого полиэтилена экраном из медных проволок
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана
• Материал антитрекинговой трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
• Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, и подмотка ленты-герметика на выходе проволочного экрана обеспечивают полную герметичность муфты после монтажа
• Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля и оконцовывается наконечником под опрессовку
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Комплект поставки рассчитан для монтажа трех фаз кабеля
• Примечание: муфты 1ПКВТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Выпускается по ТУ 3599-005-97284872-2015 * Цены указаны за 1 муфту (отгрузка осуществляется кратно 3 муфтам)
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
1
Номинальное поперечное сечение
—
70...120
Исполнение
—
Термоусадочный
Кратность товара
—
3
Ряд напряжений
—
10 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
93,59 руб./шт
Под заказ
• Предназначены для оконцевания одножильных кабелей:
• с изоляцией из сшитого полиэтилена экраном из медных проволок
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана
• Материал антитрекинговой трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
• Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, и подмотка ленты-герметика на выходе проволочного экрана обеспечивают полную герметичность муфты после монтажа
• Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля и оконцовывается наконечником под опрессовку
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Комплект поставки рассчитан для монтажа трех фаз кабеля
• Примечание: муфты 1ПКВТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015 * Цены указаны за 1 муфту (отгрузка осуществляется кратно 3 муфтам)
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
1
Номинальное поперечное сечение
—
500...630
Исполнение
—
Термоусадочный
Кратность товара
—
3
Ряд напряжений
—
10 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
280,41 руб./шт
Под заказ

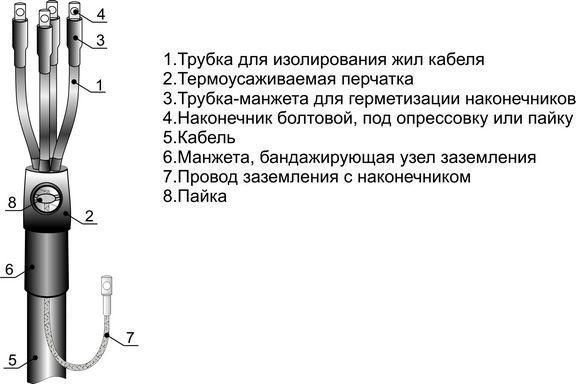

• Предназначены для оконцевания 3-х жильных кабелей:
• с пластмассовой (ПВХ/СПЭ) и ЭПР изоляцией
• с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей:(А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП
• Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Комплект муфты для кабелей с ленточной броней включает плоский провод заземления и 1 пружину постоянного давления для монтажа провода заземления к бронелентам кабеля
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
3
Номинальное поперечное сечение
—
16...25
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
Код ТН ВЭД
—
8547900000
76,17 руб./шт
