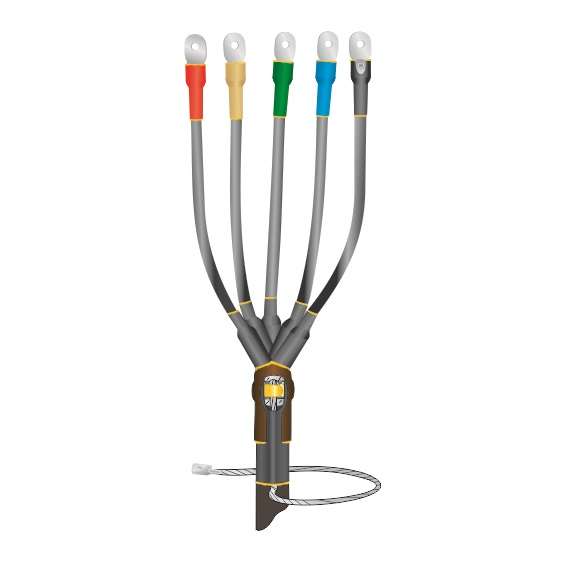

Комплект муфты концевой ПКВтп внутренней установки 5х70/120 без наконечников ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-VN5-70120X
Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил. Муфты кабельные концевые ПКВ(Н)тп-1 и ПКВтп-1 для внутренней и наружной установки предназначены для присоединения потребителей к электросети с помощью одно-, 2-х, 3-х, 4-х и 5-ти жильных силовых кабелей с ПВХ/СПЭ изоляцией без брони и экрана на напряжение до 1 кВ постоянного и переменного тока. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0. Муфты предназначены для монтажа на кабелях типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1, их аналогов и модификаций.
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
5
Номинальное поперечное сечение
—
70...120
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
6 лет
85,80 руб./упак
Под заказ

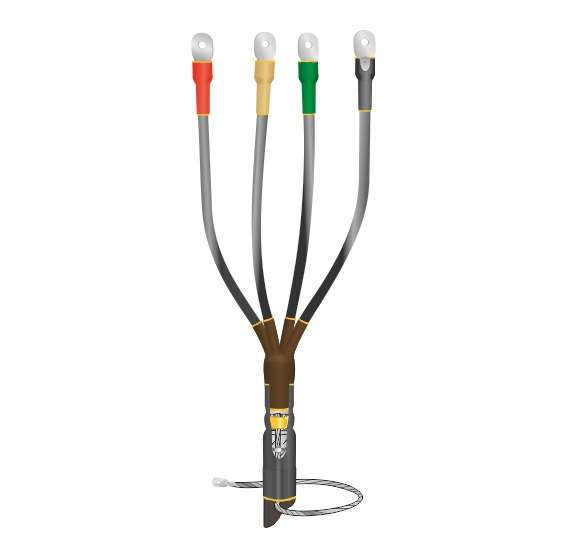

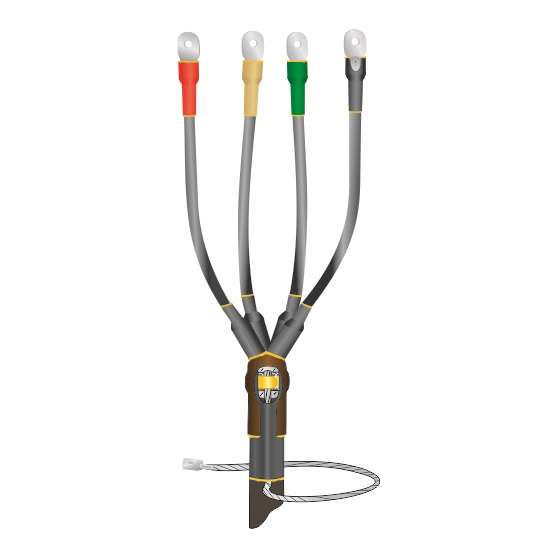

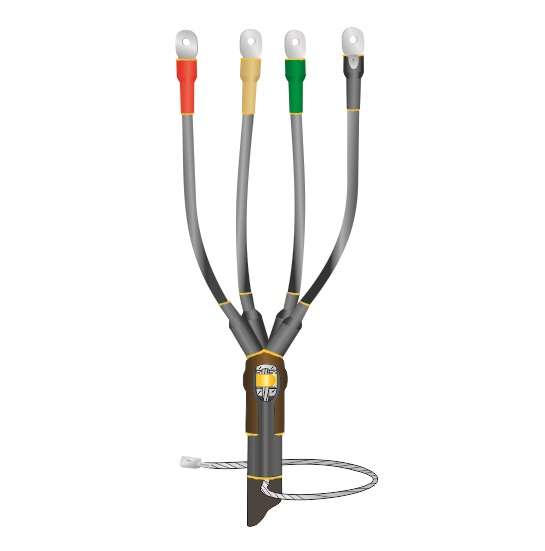

• Предназначены для оконцевания 4-х жильных кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ) и ЭПР изоляцией
• с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП
• Комплект для 4-ти жильных кабелей универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
4
Номинальное поперечное сечение
—
25...50
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
57,26 руб./шт
Под заказ

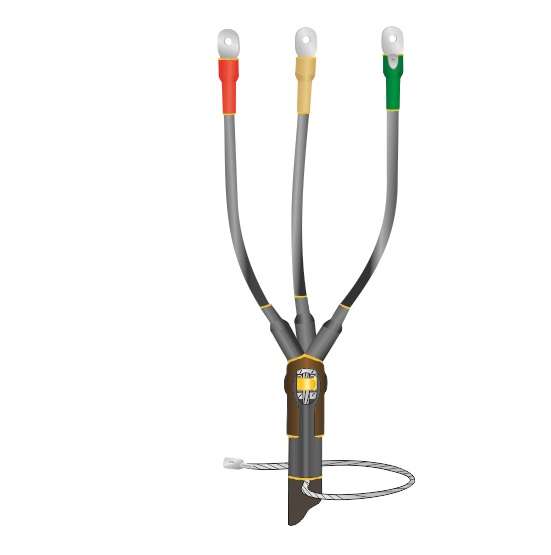

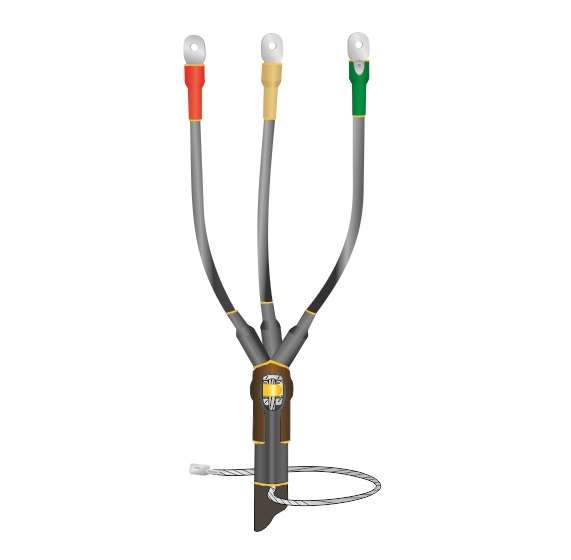

• Предназначены для оконцевания 3-х жильных кабелей:
• с бумажной маслопропитанной или пластмассовой изоляцией
• с броней или без брони
• на напряжение до 1кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл
• Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
3
Номинальное поперечное сечение
—
150...240
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
127,47 руб./шт
Под заказ

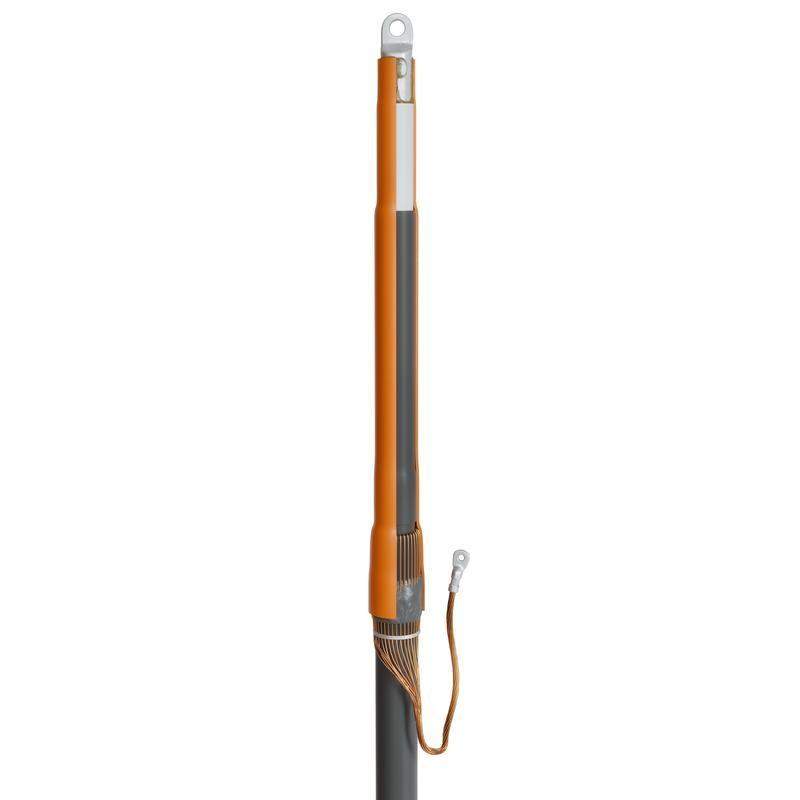

• Предназначены для оконцевания одножильных кабелей:
• с изоляцией из сшитого полиэтилена и экраном из медных проволок
• на напряжение 35 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей:(А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
• Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодноклиматическим условиям
• Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа
• В комплект муфты входят болтовые наконечники на напряжение 35 кВ
• Комплект поставки рассчитан для монтажа одной фазы кабеля
• Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
1
Номинальное поперечное сечение
—
300...400
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
35 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
3 года
481,33 руб./шт
Под заказ
• Предназначены для оконцевания одножильных кабелей:
• с изоляцией из сшитого полиэтилена и экраном из медных проволок
• на напряжение 35 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей:(А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
• Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодноклиматическим условиям
• Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа
• В комплект муфты входят болтовые наконечники на напряжение 35 кВ
• Комплект поставки рассчитан для монтажа одной фазы кабеля
• Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
1
Номинальное поперечное сечение
—
70...120
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
35 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
3 года
364,28 руб./шт
Под заказ
• Предназначены для оконцевания одножильных кабелей:
• с изоляцией из сшитого полиэтилена и экраном из медных проволок
• на напряжение 20кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей:(А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
• Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодноклиматическим условиям
• Муфты наружной установки оснащены антитрекинговымижильными изоляторами, увеличивающими длину путей утечкии создающими сухие зоны на поверхности муфты
• Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа
• В комплект муфты входят болтовые наконечники на напряжение 35 кВ
• Комплект поставки рассчитан для монтажа одной фазы кабеля
• Заземляющий провод формируется непосредственно из меднопроволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
1
Номинальное поперечное сечение
—
150...240
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
20 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
3 года
195,99 руб./шт
Под заказ
• Предназначены для герметичного оконцевания кабелей и проводов:
• с пластмассовой (ПВХ/СПЭ), резиновой (до 240мм2 включительно) и ЭПР изоляцией
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ВВГ, NYM, NYY, (А)ПвВГ, (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, КОГ1, КГ, РПГ, РВГ, РВГнг(А)-LS, РРГ, РРГнг(А)-LS
• Комплект состоит из болтового наконечника с рядным расположением болтов и термоусаживаемой манжеты с клеевым слоем
• Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных
• Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Термоусаживаемые трубки с клеевым слоем и с коэффициентом усадки до 4:1 обеспечивают полную герметизацию и изоляцию соединений
• Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
• Термоусаживаемая манжета устойчива к ультрафиолетовому излучению и погодно-климатическим условиям
• При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
• Рекомендованы для оснащения ремонтно-аварийных служб
• Примечание: муфты 1ПКТ-1-800(Б) нг-LS предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
1
Номинальное поперечное сечение
—
300...400
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
64,74 руб./шт
Под заказ
• Предназначены для оконцевания 5-ти жильных кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ) и ЭПР изоляцией
• с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП
• Комплект для 5-ти жильных кабелей универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
5
Номинальное поперечное сечение
—
16...25
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
82,95 руб./шт
Под заказ
• Предназначены для оконцевания одножильных кабелей:
• с изоляцией из сшитого полиэтилена экраном из медных проволок
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана
• Материал антитрекинговой трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
• Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, и подмотка ленты-герметика на выходе проволочного экрана обеспечивают полную герметичность муфты после монтажа
• Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля и оконцовывается наконечником под опрессовку
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Комплект поставки рассчитан для монтажа трех фаз кабеля
• Примечание: муфты 1ПКВТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015 * Цены указаны за 1 муфту (отгрузка осуществляется кратно 3 муфтам)
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
1
Номинальное поперечное сечение
—
300...400
Исполнение
—
Термоусадочный
Кратность товара
—
3
Ряд напряжений
—
10 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
160,81 руб./шт
Под заказ
• Предназначены для оконцевания одножильных кабелей:
• с изоляцией из сшитого полиэтилена экраном из медных проволок
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана
• Материал антитрекинговой трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
• Муфта оснащена жильным изолятором, увеличивающим длину пути токов утечки и создающим сухую зону на поверхности муфты
• Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, и подмотка ленты-герметика на выходе проволочного экрана обеспечивают полную герметичность муфты после монтажа
• Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля и оконцовывается наконечником под опрессовку
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Комплект поставки рассчитан для монтажа трех фаз кабеля
• Примечание: муфты 1ПКНТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015 * Цены указаны за 1 муфту (отгрузка осуществляется кратно 3 муфтам)
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
1
Номинальное поперечное сечение
—
150...240
Исполнение
—
Термоусадочный
Кратность товара
—
3
Ряд напряжений
—
10 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
95,56 руб./шт
Под заказ
• Предназначены для оконцевания одножильных кабелей:
• с изоляцией из сшитого полиэтилена экраном из медных проволок
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана
• Материал антитрекинговой трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
• Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, и подмотка ленты-герметика на выходе проволочного экрана обеспечивают полную герметичность муфты после монтажа
• Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля и оконцовывается наконечником под опрессовку
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Комплект поставки рассчитан для монтажа трех фаз кабеля
• Примечание: муфты 1ПКВТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015 * Цены указаны за 1 муфту (отгрузка осуществляется кратно 3 муфтам)
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
1
Номинальное поперечное сечение
—
35...50
Исполнение
—
Термоусадочный
Кратность товара
—
3
Ряд напряжений
—
10 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
54,09 руб./шт
Под заказ
Муфты кабельные концевые внутренней установки марки КВтп-10 и наружной установки марки КНтп-10 предназначены для присоединения потребителей к электросети с помощью 3-х жильных силовых кабелей с бумажной изоляцией с бронёй и без брони на напряжение до 10 кВ переменного тока частотой 50Гц. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0. Муфты предназначены для монтажа на кабелях типа ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10, СГ-10, СШв-10, СБШв-10, СБ-10, СБГ-10, их аналогов и модификаций.
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
3
Номинальное поперечное сечение
—
35...50
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
10 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
6 лет
586,14 руб./упак
Под заказ
• Предназначены для оконцевания 4-х жильных кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
4
Номинальное поперечное сечение
—
16...25
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
78,13 руб./шт
Под заказ
• Предназначены для герметичного оконцевания кабелей и проводов:
• с броней
• с пластмассовой (ПВХ/СПЭ) и ЭПР изоляцией
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей:(А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS, РБВ, РБВнг(А)-LS, РВГЭнг(А)-LS, РБР, АРБР, РБРнг(А), РБРнг(А)-LS, РРГЭнг(А), АРРГЭ, РБП, РПГЭ
• Комплект состоит из болтового наконечника с рядным расположением болтов, термоусаживаемой манжеты с клеевым слоем на болтовой соединитель, защитного кожуха с клеевым слоем и непаяной системы заземления
• Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных
• Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Термоусаживаемые трубки с клеевым слоем и с коэффициентом усадки до 4:1 обеспечивают полную герметизацию и изоляцию соединений
• Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
• Термоусаживаемая манжета устойчива к ультрафиолетовому излучению и погодно-климатическим условиям
• При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
• Рекомендованы для оснащения ремонтно-аварийных служб
• При использовании муфты 1ПКТ(б)-1-25/50(Б)-нг-LS на кабели с этиленпропиленовой изоляцией соответствующих сечений необходимо использовать пружину ППД №1
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
1
Номинальное поперечное сечение
—
10...25
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
60,87 руб./шт
Под заказ
• Предназначены для герметичного оконцевания кабелей и проводов:
• с броней
• с пластмассовой (ПВХ/СПЭ) и ЭПР изоляцией
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей:(А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS, РБВ, РБВнг(А)-LS, РВГЭнг(А)-LS, РБР, АРБР, РБРнг(А), РБРнг(А)-LS, РРГЭнг(А), АРРГЭ, РБП, РПГЭ
• Комплект состоит из болтового наконечника с рядным расположением болтов, термоусаживаемой манжеты с клеевым слоем на болтовой соединитель, защитного кожуха с клеевым слоем и непаяной системы заземления
• Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных
• Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Термоусаживаемые трубки с клеевым слоем и с коэффициентом усадки до 4:1 обеспечивают полную герметизацию и изоляцию соединений
• Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
• Термоусаживаемая манжета устойчива к ультрафиолетовому излучению и погодно-климатическим условиям
• При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
• Рекомендованы для оснащения ремонтно-аварийных служб
• При использовании муфты 1ПКТ(б)-1-25/50(Б)-нг-LS на кабели с этиленпропиленовой изоляцией соответствующих сечений необходимо использовать пружину ППД №1
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
1
Номинальное поперечное сечение
—
300...400
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
173,88 руб./шт
Под заказ
• Предназначены для оконцевания кабелей:
• с резиновой изоляцией
• без брони
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: четырехжильные: КГ, КПГ и их аналоги и модификации
• Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Высокое качество комплектующих и используемых материалов
• Комплектация муфты позволяет использовать как наконечники под опрессовку, так и болтовые наконечники
• Болтовые наконечники корня разделки подматываются специальным гидроизоляционным герметиком, который компенсирует колебания и вибрации, возникающие в процессе эксплуатации муфты
• Инструмент для монтажа: пропановая горелка ПГ (КВТ),
• набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
4
Номинальное поперечное сечение
—
10...25
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
64,06 руб./шт
Под заказ
• Предназначены для оконцевания 3-х жильных кабелей:
• с бумажной маслопропитанной или пластмассовой изоляцией
• с броней или без брони
• на напряжение до 1кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, ААШнг-1, СБШнг-1
• Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
3
Номинальное поперечное сечение
—
70...120
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
152,77 руб./шт
Под заказ

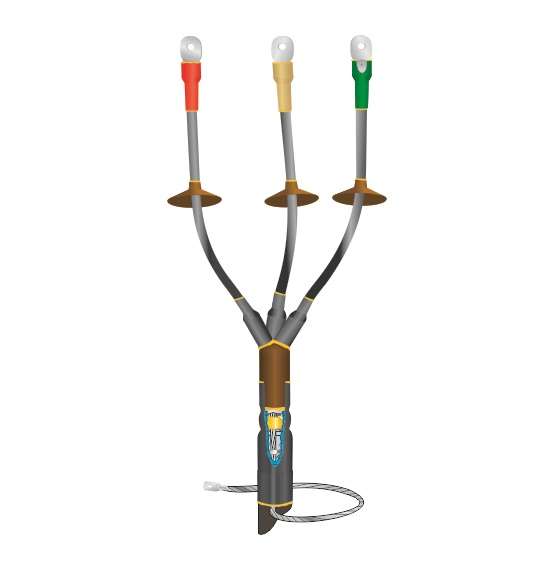

• Предназначены для оконцевания 3-х жильных кабелей:
• с бумажной маслопропитанной изоляцией
• с броней из стальных лент или без брони
• с общей алюминиевой или свинцовой оболочкой
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей:ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
• Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета
• Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
• Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
3
Номинальное поперечное сечение
—
150...240
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
10 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
236,66 руб./шт
Под заказ
Муфта кабельная наружн. уст. 1кВ 1КНТпНнг-LS-3х(70-120) с болтов. наконечн. Нева-Транс Комплект 22040059
МУФТА КОНЦЕВАЯ ТЕРМОУСАЖИВАЕМАЯ МАРКИ 1КНТпНнг-LS-3х(70-120) С НАКОНЕЧНИКАМИ БОЛТОВЫМИ НАРУЖНОЙ УСТАНОВКИ предназначена для оконцевания 3-х жильных силовых кабелей сечением 70, 95, 120 кв.мм с бумажной или с пластмассовой изоляцией, с броней или без брони, на напряжение до 1 кВ включительно. Универсальна в применении. Удовлетворяет самым строгим требованиям пожарной безопасности. Детали, входящие в комплект кабельной муфты, изготовлены на основе материалов, не распространяющих горение (нг) с пониженным дымо- и газовыделением (LS). Устанавливается на открытом воздухе при температуре окружающей среды от -50град.С до +50град.С и относительной влажности до 98%, в том числе в качестве мачтовой. Соответствует требованиям ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016. Прошла необходимый комплекс независимых испытаний, на основании которых выданы сертификаты соответствия требованиям пожарной безопасности и Госстандарта России. Монтируется на разделке кабеля методом термоусаживания основных комплектующих с помощью горелки или высокотемпературного фена. Оснащена жильными изоляторами, создающими на поверхности сухие зоны и увеличивающими длину путей токов утечки. Предусматривает крепление провода заземления к металлической оболочке кабеля, имеющего бумажную изоляцию, с помощью пружины постоянного давления и терки, а к бронелентам методом пайки. Сочетает в себе высокую эксплуатационную надежность и экологическую безопасность. Устойчива к ультрафиолетовому излучению и воздействию атмосферных осадков.
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
3
Номинальное поперечное сечение
—
70...120
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
118,25 руб./шт
Под заказ
Муфта кабельная наружн. уст. 1кВ 1КНТпНнг-LS-4х(70-120) с болтов. наконечн. Нева-Транс Комплект 22040063
МУФТА КОНЦЕВАЯ ТЕРМОУСАЖИВАЕМАЯ МАРКИ 1КНТпНнг-LS-4х(70-120) С НАКОНЕЧНИКАМИ БОЛТОВЫМИ НАРУЖНОЙ УСТАНОВКИ предназначена для оконцевания 4-х жильных силовых кабелей сечением 70, 95, 120 кв.мм с бумажной или с пластмассовой изоляцией, с броней или без брони, на напряжение до 1 кВ включительно. Универсальна в применении. Удовлетворяет самым строгим требованиям пожарной безопасности. Детали, входящие в комплект кабельной муфты, изготовлены на основе материалов, не распространяющих горение (нг) с пониженным дымо- и газовыделением (LS). Устанавливается на открытом воздухе при температуре окружающей среды от -50град.С до +50град.С и относительной влажности до 98%, в том числе в качестве мачтовой. Соответствует требованиям ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016. Прошла необходимый комплекс независимых испытаний, на основании которых выданы сертификаты соответствия требованиям пожарной безопасности и Госстандарта России. Монтируется на разделке кабеля методом термоусаживания основных комплектующих с помощью горелки или высокотемпературного фена. Оснащена жильными изоляторами, создающими на поверхности сухие зоны и увеличивающими длину путей токов утечки. Предусматривает крепление провода заземления к металлической оболочке кабеля, имеющего бумажную изоляцию, с помощью пружины постоянного давления и терки, а к бронелентам методом пайки. Сочетает в себе высокую эксплуатационную надежность и экологическую безопасность. Устойчива к ультрафиолетовому излучению и воздействию атмосферных осадков.
Код ETIM
?
Быстрый поиск по типу товара
—
Муфта кабельная концевая
Количество жил
—
4
Номинальное поперечное сечение
—
70...120
Исполнение
—
Термоусадочный
Кратность товара
—
1
Ряд напряжений
—
1 кВ
Страна происхождения
—
Российская Федерация
Гарантийный срок
—
5 лет
148,02 руб./шт
