Электрощитовое оборудование

Технические характеристики:
Степень защиты (IP): IP20;
Тип тока утечки: A;
Характеристика срабатывания (кривая тока): C;
Частота: 50 Гц;
Отключение нейтрали (N): да;
Глубина установочная (встраив.), мм: 72;
Категория перенапряжения: 3;
Класс токоограничения: -;
Количество защищенных полюсов: 2;
Модульная ширина (общ. кол-во модульных расстояний): 36 мм;
Номин. отключающая способность по EN 60898, кА: 6;
Номин. отключающая способность по IEC 60947-2, кА: 6;
Номин. ток утечки, мА: 0,3;
Номин. ток, А: 40;
Общ. количество полюсов: 2;
Степень загрязнения: 1;
Номин. (расчетное) напряжение, В: 230;
Гарантия производителя: 5 лет;

Защита от токов перегрузки и короткого замыкания, от утечки токов, от пожара

ТЕХ. ХАРАКТЕРИСТИКИ
Наименование параметраЗначение
Число полюсов1+N
Наличие защиты от сверхтоков в полюсахв фазном полюсе
Номинальное рабочее напряжение Ue, В230
Номинальная частота сети, Гц50
Диапазон рабочих температур, °Сот -25 до +40
Номинальный ток In, А6, 10, 16, 20, 25, 32
Номинальный отключающий дифференциальный ток (уставка) I?n, mA10, 30
Номинальный неотключающий дифференциальный ток I?nо, mA0,5 I?n
Номинальная наибольшая коммутационная способность Iсn, A4500
Номинальная дифференциальная наибольшая включающая и отключающая способность I?m, A4500
Рабочая характеристика, типАС
Характеристика срабатывания от сверхтоков, типС
Механическая износостойкость, циклов В-О, не менее10 000
Электрическая износостойкость, циклов В-О, не менее4000
Максимальное сечение провода, присоединяемые к зажимам, мм?сеть 16
нагрузка 10
Наличие драг. металлов: серебро, не менее, г0,15-0,22
Масса, кг0,1
Степень защиты по ГОСТ 14254-96IP20
Климатическое исполнение и категория размещения по ГОСТ 15150-69УХЛ4
Момент затяжки винтов контактных зажимов, Н*м2

Назначение
Защита от токов короткого замыкания и токов перегрузки.
Защита от дифференциальных токов утечки (защита жизни человека от поражения электрическим током и защита от пожара).
Применение
Щиты этажные.
Материалы
Корпус и детали выполнены из пластика, не поддерживающего горение.
Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Технические характеристики:
Степень защиты (IP): IP20;
Тип напряжения: AC/DC (перемен./постоян.);
Характеристика срабатывания (кривая тока): C;
Возможна дополнит. комплектация: Да;
Отключение нейтрали (N): нет;
Глубина установочная (встраив.), мм: 75;
Категория перенапряжения: 4;
Класс токоограничения: 3;
Количество защищенных полюсов: 2;
Модульная ширина (общ. кол-во модульных расстояний): 2;
Номин. отключающая способность по EN 60898, кА: 4,5;
Номин. отключающая способность по IEC 60947-2, кА: 6;
Номин. ток, А: 63;
Общ. количество полюсов: 2;
Степень загрязнения: 3;
Частота, Гц: 50;
Номин. (расчетное) напряжение, В: 400;
Гарантия производителя: 5 лет;

Защита от токов короткого замыкания и токов перегрузки.
Защита от дифференциальных токов утечки (защита жизни человека от поражения электрическим током и защита от пожара).

Число полюсов 1+N
Номинальное рабочее напряжение Ue, В 230
Номинальный ток In, А 6, 10, 16, 20, 25, 32
Номинальный отключающий дифференциальный ток (уставка) I?n, mA 10, 30
Номинальная наибольшая коммутационная способность Iсn, A 4500
Номинальная дифференциальная наибольшая включающая и отключающая способность I?m, A 4500
Рабочая характеристика, тип АС
Характеристика срабатывания от сверхтоков, тип С
Максимальное сечение провода, присоединяемые к зажимам, мм? сеть 16
нагрузка 10

Защита от токов короткого замыкания и токов перегрузки.
Защита от дифференциальных токов утечки (защита жизни человека от поражения электрическим током и защита от пожара).

Число полюсов 1+N
Номинальное рабочее напряжение Ue, В 230
Номинальный ток In, А 6, 10, 16, 20, 25, 32
Номинальный отключающий дифференциальный ток (уставка) I?n, mA 10, 30
Номинальная наибольшая коммутационная способность Iсn, A 4500
Номинальная дифференциальная наибольшая включающая и отключающая способность I?m, A 4500
Рабочая характеристика, тип АС
Характеристика срабатывания от сверхтоков, тип С
Максимальное сечение провода, присоединяемые к зажимам, мм? сеть 16
нагрузка 10

Соответствуют стандартам
Номинальное напряжение частотой 50 Гц, В
Номинальный ток: 16 А
Номинальная отключающая способность: 4 500 А
Напряжение постоянного тока: 48 В/полюс
Характеристики срабатывания электромагнитного расцепителя
Число полюсов 2
Условия эксплуатации: УХл4
Степень защиты выключателя: IP 20
Электрическая износостойкость, циклов В-О, не менее
Механическая износостойкость, циклов В-О, не менее
Максимальное сечение присоединяемых проводов, мм2 25
Наличие драгоценных металлов (серебро), г/полюс
Масса 1 полюса: 0,085кг
Диапазон рабочих температур: -40 гр.°С +50 °С

Технические характеристики:
Степень защиты (IP): IP20;
Тип тока утечки: A;
Характеристика срабатывания (кривая тока): C;
Частота: 50 Гц;
Отключение нейтрали (N): да;
Глубина установочная (встраив.), мм: 72;
Категория перенапряжения: 3;
Класс токоограничения: -;
Количество защищенных полюсов: 2;
Модульная ширина (общ. кол-во модульных расстояний): 36 мм;
Номин. отключающая способность по EN 60898, кА: 6;
Номин. отключающая способность по IEC 60947-2, кА: 6;
Номин. ток утечки, мА: 0,3;
Номин. ток, А: 32;
Общ. количество полюсов: 2;
Степень загрязнения: 1;
Номин. (расчетное) напряжение, В: 230;
Гарантия производителя: 5 лет;

Назначение:

Дистанционное управление цепями освещения, нагревательными цепями и различными индуктивными нагрузками (категория применения АС-1).
Пуск, остановка и реверсирование асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В.

Преимущества:

Большой ассортимент дополнительных устройств (приставки контактные ПКН, приставки выдержки времени ПВН, реле электротепловые РТН).
Расширенная ассортиментная линейка малогабаритных контакторов серии КМН по сравнению с аналогами других отечественных производителей.

Конструкция:

Присоединительные зажимы специальной овальной формы обеспечивают надежную фиксацию проводников.
Возможность установки на DIN-рейку.
Возможность получения реверсивного варианта с использованием механизма блокировки
Насечки на присоединительных контактах снижают нагрев проводов благодаря надежной фиксации в местах присоединения.
Контакторы на ток нагрузки до 40 А имеют один дополнительный контакт, контакторы на ток нагрузки свыше 40 А имеют два дополнительных контакта.

Назначение:

Для сборки электрощитов самого разнообразного назначения (щитов автоматики и управления, силовых щитов, пунктов распределения и т.д.).

Преимущества:

Повышенная стойкость к коррозии (для IP66).
Широкий модельный ряд.
Большой набор аксессуаров в комплекте.
Специальное наружное покрытие RAL 7032 (для IP66).

Конструкция:

Оцинкованная монтажная панель толщиной 1,2 мм.
Усиленные петли (для IP66).
Элементы заземления на корпусе, дверце и монтажной панели.
Полностью проваренные швы (для IP66).

Материалы:

Корпус - сертифицированная российская сталь (ГОСТ).
Покрытие корпуса - полиэфирная порошковая краска (шагрень).
Уплотнитель - двухкомпонентная пенополиуретановая система (для IP66).

Упаковка:

Коробка из картона.

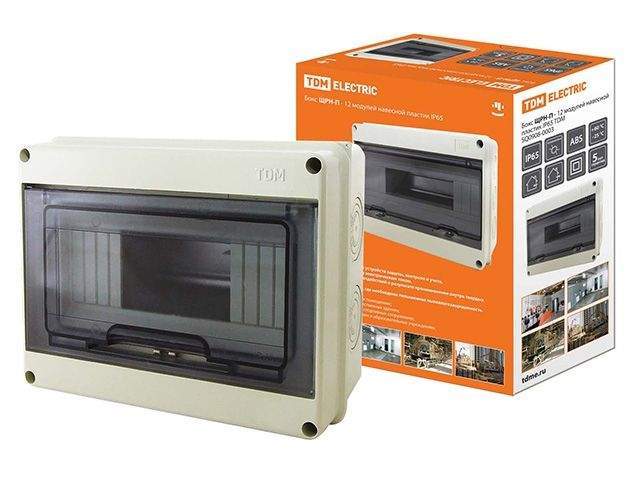

Назначение:

Для монтажа модульной аппартатуры.
Для защиты персонала от поражения электрическим током при эксплуатации.

Применение:

В объектах строительства и инфраструктуры.
В офисах.
В коттеджных поселках.
В производственных помещениях.
В жилых домах и застройках сельской местности.
В лечебных, образовательных учреждениях.

Преимущества:

Предусмотрен специальный кронштейн крепления DIN-рейки, имеющий 6 положений высоты и позволяющий устанавливать оборудование с глубиной от 6 до 25 мм
Специальный замок-защелка позволяет фиксировать дверцу в открытом положении.
Для удобства монтажа на боковых и задней стенках корпуса выштампованы легкоудаляемые вводы для кабеля.
Все шурупы, входящие в состав бокса, имеют универсальную шляпку. Она подходит как под крестовую, так и под плоскую отвертки.

Материалы:

Ударопрочный, не поддерживающий горение АБС-пластик, устойчивый к ультрафиолету.

Щит учетно-распределительный
Место установки: внутри помещения, вне помещения
Монтаж: навесной
Размещение: настенное
Материал щита/ящика: сталь
Материал двери: сталь
Цвет: белый
Количество модулей: до 15
Количество DIN-реек: 1
Толщина металла щита/ящика: 0.8 мм
Номинальное напряжение: 220 В
Степень защиты: IP31
39.5 см х 31 см х 16.5 см
Вес
4.3 кг

Назначение:

Для защиты персонала от поражения электрическим током при эксплуатации.
Для установки электротехнического оборудования.

Применение:

В промышленности, на объектах инфраструктуры, в строительстве.
В гаражных кооперативах.
В жилых домах и застройках сельской местности.
В объектах промышленности и инфраструктуры.
В производственных помещениях.
В лечебных, образовательных учреждениях.

Преимущества:

Полная защита от коррозии и УФ-излучения.
Оболочка не требует отдельного заземления.
Крепеж на стену в комплекте (4 ушка для подвешивания и саморезы).
Материал пропускает радиосигнал, что позволяет использовать щиты для установки радиооборудования.
Толщина стальной монтажной панели 1,2 мм.
Нет необходимости подкрашивания и подваривания при эксплуатации.
Срок службы не менее 25 лет, что в 5 раз выше, чем у металлических шкафов.
Наклейка на внутренней стороне двери с техническими параметрами.

Материалы:

GRP (стеклоэпоксидный армированный полиэстер).

Упаковка:

Картонная коробка со стикером и штрихкодом EAN-13.

Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.

Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.

ТЕХ. ХАРАКТЕРИСТИКИ
ТипоисполнениеВКН 306ВКН 310ВКН 316ВКН 325
Номинальное напряжение, В230/400 ~230/400 ~230/400 ~230/400 ~
Частота сети, Гц50505050
Номинальный коммутируемый ток
в категории применения АС-3, А6101625
Номинальная нагрузка в
категории применения АС-3, кВт230 В0,751,52,52,5
400 В1,52,23,73,7
Защита от сверхтоков - предохранитель gG, А6101625
Частота коммутаций в час, циклов В-О30303030
Электрическая износостойкость, циклов В-О1-1041-1041-1041-104
Механическая износостойкость, циклов В-О2-1042 1042-1042-104
Степень защиты по ГОСТ 14254-96IP40IP40IP40IP40
Климатическое исполнение и
категория размещения по ГОСТ 15150-69УХЛ4УХЛ4УХЛ4УХЛ4

ОПИСАНИЕ
Назначение
Коммутация одно и трехфазных нагрузок индуктивного и активного характера катушек управления контакторов и реле осветительных и нагревательных приборов.
Применение
Управление электрифицированными строительными машинами и механизмами (бетономешалки, цепи временного уличного освещения, тепловентиляторы, насосы, компрессоры и т. д.

Наименование параметраЗначение
Соответствуют стандартамГОСТ Р 5034599
Номинальное напряжение частотой 50 Гц, В230/400
Номинальный ток, А0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А4 500
Напряжение постоянного тока, В/полюс48
Характеристики срабатывания электромагнитного расцепителяВ, С, D
Число полюсов1, 2, 3, 4
Условия эксплуатацииУХл4
Степень защиты выключателяIP 20
Электрическая износостойкость, циклов ВО, не менее
6 000
Механическая износостойкость, циклов ВО, не менее
20 000
Максимальное сечение присоединяемых проводов, мм225
Наличие драгоценных металлов (серебро), г/полюс0,3?0,5
Масса 1 полюса, кг0,11
Диапазон рабочих температур, °С-40 ? +50

ОПИСАНИЕ
Маркировка
"Номинальный ток - значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
"Номинальное напряжение - напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
"Кривая отключения - отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
oКривая B - автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
oКривая С - ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
oКривая D - ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
"Номинальная отключающая способность - максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Время-токовые характеристики отключения

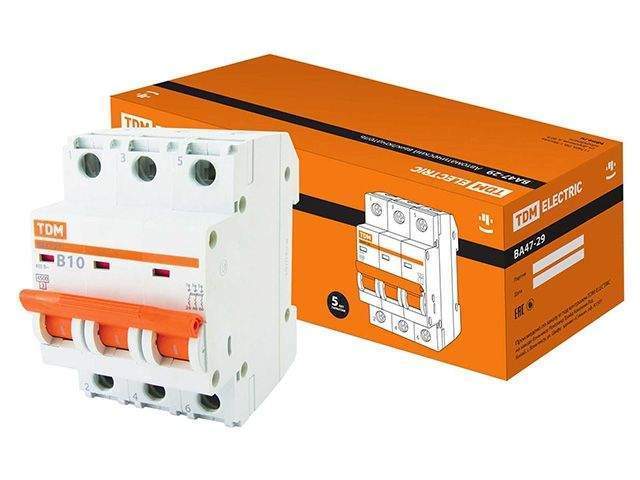

Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
"электроприборы, освещение - выключатели с характеристикой В,
"двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой C,
"двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D.

Материалы
"Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
"Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Конструкция
"Отличительной особенностью данных автоматов является ширина модуля - 17,5мм достигаемая за счет применяемых материалов и технологий.
"Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
"Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
"На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
"В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
"Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
"Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Удобство монтажа
"Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
"Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
"Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
"В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
"Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
"Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
"Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

Технические характеристики:
Цвет: сосна;
Количество модулей: 1-2 шт.;
Материал корпуса: полипропилен;
Способ монтажа: накладной;
Степень защиты: IP20;
Наличие крышки: отсутствует;
размеры: 42х124х57мм;
Совместимые товары: JP7220-01 DIN-рейка (7,5см) оцинкованная Юпитер;
---
Преимуществами бокса пластикового Юпитер являются:
- возможность установки дополнительных модулей;
- высококачественное сырье;
- ушки для опломбирования.

Назначение:

Для защиты отходящих линий при перегрузках и коротких замыканиях.
Для нечастых включений и отключений электрических цепей.
Для приема и распределения электрической энергии напряжением 400/230 В в 1- и 3-фазных сетях переменного тока частотой 50 Гц.

Преимущества:

Оптимально подобранные размеры корпуса.
Удобство монтажа.
Большой выбор типоразмеров.
Высококачественное покрытие корпуса.
Специальное наружное покрытие RAL 7032 (для IP66).
Быстросъемные петли (для IP31).
Повышенная стойкость к коррозии (для IP66).

Конструкция:

Элемент заземления на дверце.
Декоративная рамка с дополнительным отгибом для щитов, встраиваемых в нишу.
Травмобезопасная технология: крепление стенки при помощи заклепок.
Перенавешиваемая дверца (для IP31).
Усиленные петли (для IP66).

Материалы:

Корпус - сертифицированная российская сталь (ГОСТ).
Покрытие корпуса - полиэфирная порошковая краска (шагрень).
Уплотнитель - двухкомпонентная пенополиуретановая система (для IP66).

Упаковка:

Коробка из картона.
