Системы распределения высокого напряжения

Разъединитель РВ-10/630 предназначен для отключения и включения находящихся под напряжением участков электроцепи при отсутствии нагрузочного тока с целью изменения схемы соединения. Также применяют устройство для безопасного ведения работ на отключенных участках, для включения и отключения зарядных токов кабельных и воздушных линий, токов небольших нагрузок, тока холостого хода трансформаторов. Разъединитель представляет собой 3 токопровода, которые установлены на одной раме с общим валом и приводным рычагом. С помощью привода вращается вал и происходит включение либо отключение контактных ножей. Токопровод состоит из 2 неподвижных контактов и подвижных контактных ножей. Неподвижный контакт — это медная шина, согнутая под прямым углом. Подвижный контакт — отдаленные медные полосы. Разъединитель данного типа был создан для установки в КСО. Технические характеристики:
• климатическое исполнение — 21;
• ножей заземления — 3;
• номинальное напряжение — 10кВ;
• номинальный ток — 1000А;

Зажимы MJRP N предназначены для соединения в пролете защищенных проводов сечением от 35 до 150 кв.мм. Соединение осуществляется методом опрессовки инструментом HT 50 или R 22 с матрицами E 173, E 215. Типоразмер зажима для провода соответствующего сечения определяется по цвету колпачков зажима. Зажимы MJRP N и MJRP выполнены в сером цвете, что визуально отличает их от зажимов MJPT. Преимущества применения - герметичность контактного соединения улучшена опрессовкой металлических колец. Механическая прочность соединения  — 95% разрывной прочности целого проводника.

Патрон высоковольтный на номинальный ток 31.5 А, номинальное рабочее напряжение переменного тока 6000 В с предельной коммутационной способностью переменного тока 50 кА.

Патрон высоковольтный на номинальный ток 100 А, номинальное рабочее напряжение переменного тока 10000 В с предельной коммутационной способностью переменного тока 50 кА.

Патрон высоковольтный на номинальный ток 10 А, номинальное рабочее напряжение переменного тока 10000 В с предельной коммутационной способностью переменного тока 50 кА.

Патрон высоковольтный на номинальный ток 80 А, номинальное рабочее напряжение переменного тока 10000 В с предельной коммутационной способностью переменного тока 50 кА.

Патрон высоковольтный на номинальный ток 200 А, номинальное рабочее напряжение переменного тока 6000 В с предельной коммутационной способностью переменного тока 50 кА.

Патрон высоковольтный на номинальный ток 16 А, номинальное рабочее напряжение переменного тока 10000 В с предельной коммутационной способностью переменного тока 50 кА.

Патрон высоковольтный на номинальный ток 160 А, номинальное рабочее напряжение переменного тока 10000 В с предельной коммутационной способностью переменного тока 50 кА.

Патрон высоковольтный на номинальный ток 6 А, номинальное рабочее напряжение переменного тока 10000 В с предельной коммутационной способностью переменного тока 50 кА.

Патрон высоковольтный на номинальный ток 25 А, номинальное рабочее напряжение переменного тока 10000 В с предельной коммутационной способностью переменного тока 50 кА.

Патрон высоковольтный на номинальный ток 6 А, номинальное рабочее напряжение переменного тока 10000 В с предельной коммутационной способностью переменного тока 50 кА.

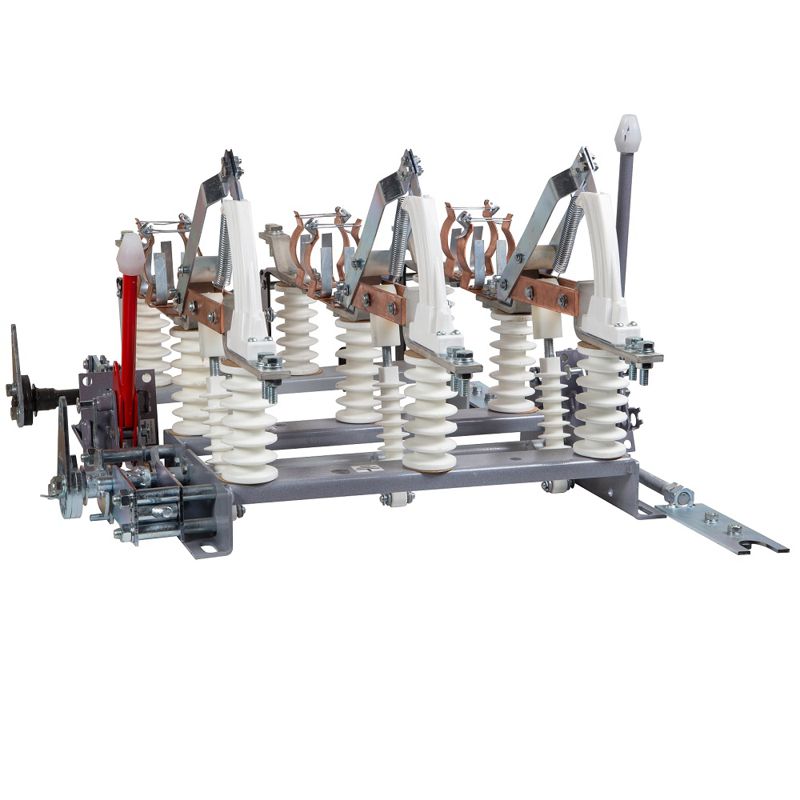

Высоковольтный 3 полюсный выключатель нагрузки переменного тока на номинальный ток 400 А.

Высоковольтный 3 полюсный разъединитель переменного тока на номинальный ток 1000 А.

Высоковольтный 3 полюсный разъединитель переменного тока на номинальный ток 1000 А.

Высоковольтный 3 полюсный разъединитель переменного тока на номинальный ток 1000 А.

Высоковольтный 3 полюсный разъединитель переменного тока на номинальный ток 1000 А.

В прайсе указаны серийные трансформаторы: - ТМГ11 серия стандарт используемый с 2000г – обмотки алюминевая проволока, использовать по умолчанию до 400кВа включительно, начиная с 630кВа трансформаторы данной серии дороже следующего поколения. - ТМГ21 серия стандарт используемая с 2013г – обмотки алюминевая фольга, использовать по умолчанию с 630кВа до 3200кВа. Использовать такой вид обмотки на трансформаторах ниже 630кВа не целесобразно. Данная серия аналог 11 серии но дешевле в изготовлении. - ТМГ12 серия энергосберегающих трансформаторов производятся с 2013г - обмотки алюминевая проволока, используемая сталь в сердечнике позволяет достич лучших потерь КЗ и ХХ. (смотреть инфо в каталоге) - ТМГ32 серия энергосберегающих трансформаторов производятся с 2018г - обмотки алюминевая фольга, использовать по умолчанию с 630кВа до 1600кВа (кроме 1250кВа). Использовать такой вид обмотки на трансформаторах ниже 630кВа не целесобразно. Данная серия аналог 12 серии но дешевле в изготовлении. - ТМГ33 серия энергосберегающих трансформаторов 2 уровня, производятся с 2020г - данная серия разработана для достижения более низких потерь КЗ и ХХ. У данной серии присутвует стандарты разработанные для Россетей, по умолчанию К1Х1, дороже К2Х2, и в дальнейшем будет введен К3Х3 ещё дороже. У трансформаторов четыре схемы-группы соединения: серийные - У/Ун-0, Д/Ун-11, У/Zн-11, Ун/Д-11. - У/Ун-0, Д/Ун-11 по одной цене, - У/Zн-11 серия 11 по одной цене с У/Ун-0, Д/Ун-11 до 250кВа, серия 12 по запросу. - Ун/Д-11 под заказ, по цене уточнять. Трансформаторы комплектуются зажимами с завода по НН начиная с 630кВа. На мощность ниже допоставляются отдельно по доп стоимости, необходимо указывать если нужны: - 25-160кВа - 250кВа - 400кВа Трансформаторы комплектуются роликами (колесами) начиная с 400кВа ТМГ11, и с 250кВа ТМГ12. На мощность ниже допоставляются отдельно по доп стоимости, необходимо указывать если нужны. В КИП входит мановакуумметр ДА-2005, и сигнальный темометр ТКП-160, клемная коробка для подключения. Для транспортировки необходима машина для верхней погрузки, желательно с деревянным полом (самосвалы исключены), с возможностью креплениями на борту ремней (которые должны быть у водителя 2шт на ТМГ) в ином случае увязываются проволокой и брусками в пол кладовщиками ПЭК. Маленькие ТМГ до 100кВа, возможно и 250кВа по штучно произвести погрузку каром, условия крепления такие же. Силовые трансформаторы общего и специального назначения мощностью до 3200 кВА и напряжением до 35 кВ. Их области применения:
• распределительные сети напряжением до 35 кВ;
• железные дороги;
• нефте- газодобыча;
• катодная защита от коррозии;
• собственные нужды ГЭС, ТЭС и АЭС;
• шагающие экскаваторы;
• связь;
• термообработка бетона и др. Трансформаторы производятся в масляном и сухом вариантах. Основные исполнения масляных трансформаторов - герметичные трансформаторы серии ТМГ. Преимущества герметичных распределительных масляных трансформаторов хорошо известны. Такие трансформаторы не требуют:
• обслуживания на протяжении всего срока службы;
• лабораторных исследований трансформаторного масла;
• взятия проб масла на анализ;
• регенерации масла и ревизий при эксплуатации.

Высоковольтный 3 полюсный разъединитель переменного тока на номинальный ток 400 А.

Высоковольтный 3 полюсный выключатель нагрузки переменного тока на номинальный ток 630 А.
