Системы распределения высокого напряжения

Контакты подвижные/неподвижные – токоведущие стержни, предназначенные для использования в ячейках КРУ с установкой в высоковольтный отсек КРУ.

Разъединитель заземляющий предназначен для работы в составе шкафов КРУ в сетях трехфазного переменного тока частотой 50 Гц, номинальным напряжением 10, 20 кВ с изолированной или заземленной через дугогасящий реактор или резистор нейтралью. Доступны также в исполнении с ёмкостным делителем и моторизованным приводом.

Контакты подвижные/неподвижные – токоведущие стержни, предназначенные для использования в ячейках КРУ с установкой в высоковольтный отсек КРУ.

Высоковольтный 3 полюсный разъединитель переменного тока на номинальный ток 630 А.

РЛК-IV-10/400-УХЛ1 (в комплекте с ПР-01-7-УХЛ1 и КМЧ H=6800).

РЛК - разъединители качающегося типа, изготовленные в трёхполюсном исполнении. Каждый полюс имеет две неподвижные колонки, установленные на раме, и одну подвижную, установленную на подвижном кронштейне и имеющую возможность качаться в направлении продольной оси. Разъединители состоят из рамы, изоляции, токоведущей системы и заземляющего контура. Контактная группа разъединителя выполнена в виде многожильного плетеного, луженого провода ("косичкой"). Контактное место выполнено из ламеля и губки. Опорная изоляция выполнена в соответствии с ГОСТ 9920-89 и рассчитана на степень загрязнения класса IV (длина пути утечки тока 420 мм), изоляторы выполнены из полимерного материала. Покрытие рамы выполнено методом горячего цинкования.

РЛК - разъединители качающегося типа, изготовленные в трёхполюсном исполнении. Каждый полюс имеет две неподвижные колонки, установленные на раме, и одну подвижную, установленную на подвижном кронштейне и имеющую возможность качаться в направлении продольной оси. Разъединители состоят из рамы, изоляции, токоведущей системы и заземляющего контура. Контактная группа разъединителя выполнена в виде многожильного плетеного, луженого провода ("косичкой"). Контактное место выполнено из ламеля и губки. Опорная изоляция выполнена в соответствии с ГОСТ 9920-89 и рассчитана на степень загрязнения класса IV (длина пути утечки тока 420 мм), изоляторы выполнены из полимерного материала. Покрытие рамы выполнено методом горячего цинкования.

В прайсе указаны серийные трансформаторы: - ТМГ11 серия стандарт используемый с 2000г – обмотки алюминевая проволока, использовать по умолчанию до 400кВа включительно, начиная с 630кВа трансформаторы данной серии дороже следующего поколения. - ТМГ21 серия стандарт используемая с 2013г – обмотки алюминевая фольга, использовать по умолчанию с 630кВа до 3200кВа. Использовать такой вид обмотки на трансформаторах ниже 630кВа не целесобразно. Данная серия аналог 11 серии но дешевле в изготовлении. - ТМГ12 серия энергосберегающих трансформаторов производятся с 2013г - обмотки алюминевая проволока, используемая сталь в сердечнике позволяет достич лучших потерь КЗ и ХХ. (смотреть инфо в каталоге) - ТМГ32 серия энергосберегающих трансформаторов производятся с 2018г - обмотки алюминевая фольга, использовать по умолчанию с 630кВа до 1600кВа (кроме 1250кВа). Использовать такой вид обмотки на трансформаторах ниже 630кВа не целесобразно. Данная серия аналог 12 серии но дешевле в изготовлении. - ТМГ33 серия энергосберегающих трансформаторов 2 уровня, производятся с 2020г - данная серия разработана для достижения более низких потерь КЗ и ХХ. У данной серии присутвует стандарты разработанные для Россетей, по умолчанию К1Х1, дороже К2Х2, и в дальнейшем будет введен К3Х3 ещё дороже. У трансформаторов четыре схемы-группы соединения: серийные - У/Ун-0, Д/Ун-11, У/Zн-11, Ун/Д-11. - У/Ун-0, Д/Ун-11 по одной цене, - У/Zн-11 серия 11 по одной цене с У/Ун-0, Д/Ун-11 до 250кВа, серия 12 по запросу. - Ун/Д-11 под заказ, по цене уточнять. Трансформаторы комплектуются зажимами с завода по НН начиная с 630кВа. На мощность ниже допоставляются отдельно по доп стоимости, необходимо указывать если нужны: - 25-160кВа - 250кВа - 400кВа Трансформаторы комплектуются роликами (колесами) начиная с 400кВа ТМГ11, и с 250кВа ТМГ12. На мощность ниже допоставляются отдельно по доп стоимости, необходимо указывать если нужны. В КИП входит мановакуумметр ДА-2005, и сигнальный темометр ТКП-160, клемная коробка для подключения. Для транспортировки необходима машина для верхней погрузки, желательно с деревянным полом (самосвалы исключены), с возможностью креплениями на борту ремней (которые должны быть у водителя 2шт на ТМГ) в ином случае увязываются проволокой и брусками в пол кладовщиками ПЭК. Маленькие ТМГ до 100кВа, возможно и 250кВа по штучно произвести погрузку каром, условия крепления такие же. Силовые трансформаторы общего и специального назначения мощностью до 3200 кВА и напряжением до 35 кВ. Их области применения:
• распределительные сети напряжением до 35 кВ;
• железные дороги;
• нефте- газодобыча;
• катодная защита от коррозии;
• собственные нужды ГЭС, ТЭС и АЭС;
• шагающие экскаваторы;
• связь;
• термообработка бетона и др. Трансформаторы производятся в масляном и сухом вариантах. Основные исполнения масляных трансформаторов - герметичные трансформаторы серии ТМГ. Преимущества герметичных распределительных масляных трансформаторов хорошо известны. Такие трансформаторы не требуют:
• обслуживания на протяжении всего срока службы;
• лабораторных исследований трансформаторного масла;
• взятия проб масла на анализ;
• регенерации масла и ревизий при эксплуатации.

Элементы зажима, контактирующие с жилами, изготовлены из пластика и выполняют роль электрического изолятора, а также защищают изоляцию провода от механического повреждения. Зажим PSP 16/120 выполнен из пластика. Возможно применение на угловых опорах при повороте трассы на 30° для провода 2?16-4?120 мм2. Примечание: Монтаж зажимов производится без инструмента. Фиксация провода прозводится с помощью гайки-барашка.

Предназначены для защиты силовых трансформаторов и распределительных систем от коротких замыканий и предельных перегрузочных токов частотой 50 Гц, а также включения и отключения участков электрической цепи (с изолированной или заземленной нейтралью) с отключенной нагрузкой при наличии в них емкостных индуктивных токов при помощи оперативной штанги. Комплект ПРВТ заказывается по опросному листу. Базовый комплект включает в себя три полюса ПРВТ, один дополнительный держатель предохранителя и 5 плавких вставок. Опционально поставляется может поставляться с комплект монтажных частей (КМЧ). Номинальные токи плавкой вставки предохранителей: в диапазоне 2—200 А. Конструкция: Предохранители-разъединители выполнены в виде однополюсного аппарата, состоящего из одного фарфорового изолятора, на концах кронштейнов закреплены контактные системы. В контактных системах устанавливается держатель предохранителя. В держателе устанавливается заменяемый элемент — плавкая вставка. При токах перегрузки и короткого замыкания плавкая вставка перегорает, держатель предохранителя автоматически откидывается, тем самым создается видимый разрыв. Таким образом, аппарат выполняет одновременные функции защитного аппарата и разъединителя. Заменяемые элементы выполняются с двумя типами время-токовых характеристик: типа «К» — быстрые; типа «Т» — медленные, позволяющие обеспечить селективность защиты.

Разъединитель НИЛЕД РЛНД предназначен для включения и отключения обесточенных участков цепи среднего напряжения, а также заземления отключенных участков при помощи стационарных заземлителей. Разъединитель серии РЛНД выполнен в виде трехполюсного горизонтально-поворотного типа. Каждый полюс имеет один поворотный и один неподвижный изоляторы, на которых расположена контактная система.

Разъединитель НИЛЕД РЛНД предназначен для включения и отключения обесточенных участков цепи среднего напряжения, а также заземления отключенных участков при помощи стационарных заземлителей. Разъединитель серии РЛНД выполнен в виде трехполюсного горизонтально-поворотного типа. Каждый полюс имеет один поворотный и один неподвижный изоляторы, на которых расположена контактная система.

Держатель для предохранителя предназначен для установки плавкой вставки и обеспечения электрического контакта.

Разъединители серии РЛК выполнены в виде трехполюсного аппарата качающегося типа, каждый полюс которого имеет две неподвижные колонки, установленные на раме разъединителя, и одну подвижную колонку, установленную на поворотном кронштейне, которая имеет возможность качаться в направлении продольной оси разъединителя.

Разъединитель НИЛЕД РЛНД предназначен для включения и отключения обесточенных участков цепи среднего напряжения, а также заземления отключенных участков при помощи стационарных заземлителей. Разъединитель серии РЛНД выполнен в виде трехполюсного горизонтально-поворотного типа. Каждый полюс имеет один поворотный и один неподвижный изоляторы, на которых расположена контактная система.

Кронштейн выполнен из материалов самого высокого качества.

Вакуумные выключатели предназначены для совершения коммутационных операций при нормальных и аварийных режимах, в сетях трехфазного переменного тока напряжением 10 кВ и частотой 50 Гц. ВВ/EKF-10 представлены в трех линейках вакуумных выключателей под разный бюджет, с разным исполнением пружинного мотор-привода, с обычными полюсами и полюсами европейского качества. Габаритные и присоединительные размеры выключателей позволяют устанавливать их не только во все типы камер сборных одностороннего обслуживания, выпускаемых на сегодняшний день, но и устанавливать их при замене отслуживших свой срок силовых выключателей. Климатическое исполнение и категория размещения выключателей по ГОСТ 15150-69 – У3.

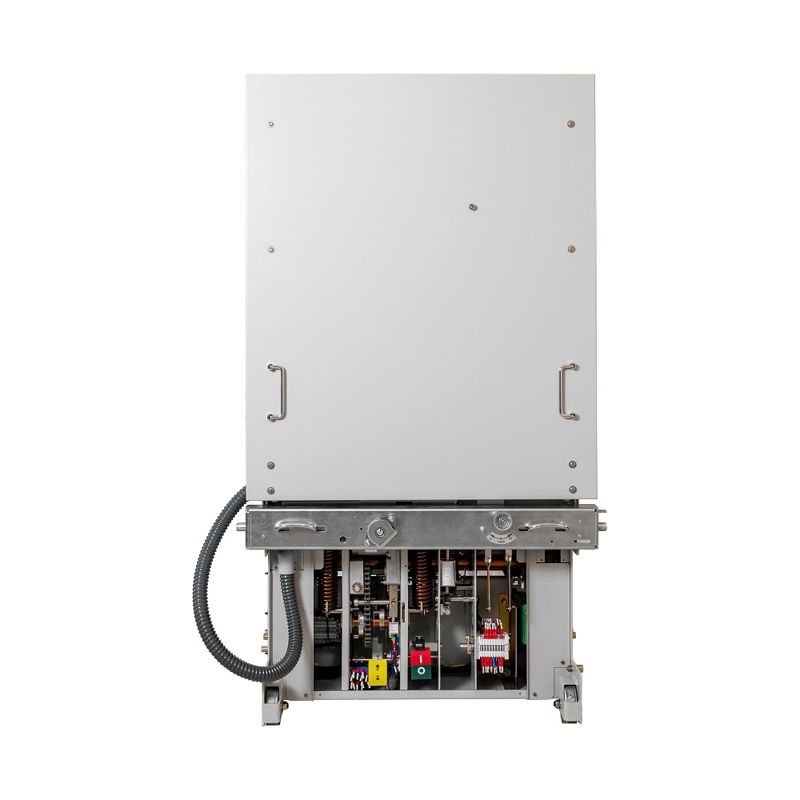

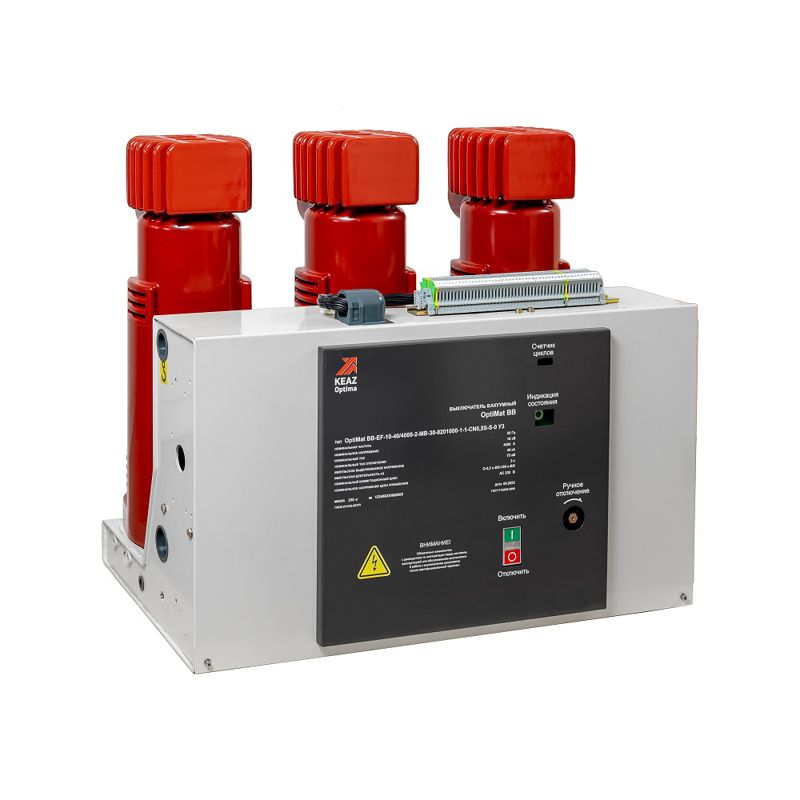

Вакуумные выключатели серии OptiMat ВВ-МD с пружинно-моторным приводом — это современные и высокоэффективные устройства, предназначенные для коммутации электрических цепей в нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц номинальным напряжением 10 и 35 кВ, в шкафах КРУ и КРУН.

Контакты ламельные типа «тюльпан» - контакты розеточного типа, предназначенные для использования в ячейках и камерах КРУ с установкой в высоковольтный отсек КРУ.

Вакуумные выключатели предназначены для совершения коммутационных операций при нормальных и аварийных режимах, в сетях трехфазного переменного тока напряжением 10 кВ и частотой 50 Гц. ВВ/EKF-10 представлены в трех линейках вакуумных выключателей под разный бюджет, с разным исполнением пружинного мотор-привода, с обычными полюсами и полюсами европейского качества. Габаритные и присоединительные размеры выключателей позволяют устанавливать их не только во все типы камер сборных одностороннего обслуживания, выпускаемых на сегодняшний день, но и устанавливать их при замене отслуживших свой срок силовых выключателей. Климатическое исполнение и категория размещения выключателей по ГОСТ 15150-69 – У3.
