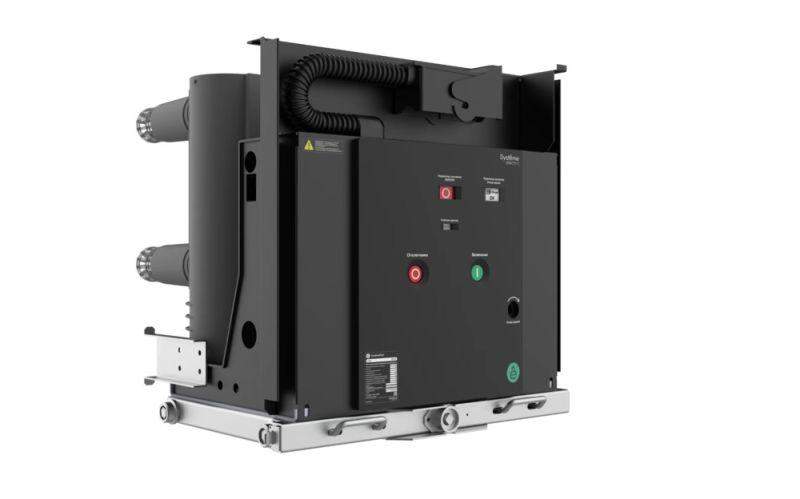

Вакуумный выключатель VAR 6кВ 3150А 40кА
Вакуумный выключатель серии VAR06F3140V1V2L — это современное высоковольтное коммутационное устройство, предназначенное для надежной работы в распределительных сетях среднего напряжения. Аппарат рассчитан на номинальное напряжение 6 кВ и обладает высокой отключающей способностью 40 кА, что делает его идеальным для защиты и управления мощными электрическими цепями.
Ключевые характеристики: номинальный ток 3150 А, стационарное исполнение, привод MCH с питанием цепей управления от источников переменного или постоянного тока 110В или 220В. Выключатель отличается компактными размерами (длина 275мм) и высокой коммутационной износостойкостью.
Сферы применения: широко используется в комплектных распределительных устройствах (КРУ) на промышленных предприятиях, в городских электросетях, для электроснабжения крупных коммерческих объектов и инфраструктурных проектов, где предъявляются повышенные требования к безопасности и бесперебойности работы.
Вакуумный выключатель VAR 6кВ 1250А 31.5кА
Вакуумный выключатель серии VAR — это современное и надежное коммутационное устройство, предназначенное для работы в распределительных сетях среднего напряжения 6 кВ. Аппарат рассчитан на номинальный ток 1250 А и обладает высокой отключающей способностью 31.5 кА, что обеспечивает эффективную защиту электроустановок от токов короткого замыкания.
Ключевой особенностью данной модели является выкатная конструкция с ходом 275 мм, что значительно упрощает техническое обслуживание и ремонт. Выключатель оснащен двумя независимыми цепями управления: основным электромагнитным приводом MCH, работающим от напряжения AC/DC 220В, и резервным пружинно-моторным или электромагнитным приводом MX/XF с напряжением AC/DC 110В. Это гарантирует бесперебойную работу в аварийных ситуациях.
Данные выключатели находят широкое применение в главных распределительных щитах (ГРЩ), на трансформаторных подстанциях (ТП), а также в составе комплектных распределительных устройств (КРУ) для энергоснабжения промышленных предприятий, объектов коммунальной инфраструктуры и крупных коммерческих зданий.
Вакуумный выключатель VEH 10кВ 1250А 40кА — это современное и надежное коммутационное устройство для комплектных распределительных устройств (КРУ) высшего напряжения. Аппарат предназначен для оперативных включений и отключений электрических цепей в нормальном режиме, а также для автоматического отключения при коротких замыканиях и перегрузках в системах электроснабжения.
Ключевые характеристики: номинальное напряжение 10 кВ, номинальный ток 1250 А, отключающая способность 40 кА. Выключатель оснащен электромагнитным приводом MCH с напряжением питания цепей управления AC/DC 220В или MX/XF с напряжением AC/DC 110В. Исполнение выкатного типа (275 мм) обеспечивает удобство обслуживания и ремонта.
Область применения: широко используется в энергетике, на промышленных предприятиях, в инфраструктурных объектах (насосные станции, больницы, аэропорты) и в распределительных сетях для обеспечения надежной и безопасной работы электроустановок.
Разъединитель РВЗ-10/1000 I УХЛ2 — это высоковольтный коммутационный аппарат, предназначенный для создания видимого разрыва цепи в электрических установках переменного тока напряжением 10 кВ. Номинальный ток составляет 1000 А. Конструкция аппарата включает в себя опорные изоляторы из электрофарфора, обеспечивающие высокую механическую прочность и стойкость к атмосферным воздействиям.
Климатическое исполнение УХЛ2 позволяет надежно эксплуатировать разъединитель в регионах с умеренным и холодным климатом. Основная сфера применения — распределительные устройства (РУ) и подстанции для безопасного проведения ремонтных работ, отключения и включения участков цепи под напряжением, но без нагрузки. Данная модель обеспечивает безопасность персонала за счет видимого воздушного промежутка.
Разъединитель РЛВОМ-10/1000 I УХЛ2 предназначен для коммутации электрических цепей под напряжением в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 10 кВ. Аппарат обеспечивает видимый разрыв цепи, что делает его незаменимым для безопасного проведения работ на отключенных участках.
Ключевые характеристики: номинальный ток 1000 А, климатическое исполнение УХЛ2 (для регионов с умеренным и холодным климатом), категория размещения 1. Конструкция включает в себя ножи главной цепи, установленные на опорных изоляторах из электрофарфора, что гарантирует высокую механическую прочность и надежную изоляцию.
Сфера применения: широко используется в комплектных распределительных устройствах (КРУ, КСО) на трансформаторных подстанциях и в распределительных пунктах для оперативных переключений, а также для обеспечения безопасности при ремонтных работах.
Привод ПР-17 Электрофаркор (арт. 00001458) — это надежное электромеханическое устройство, предназначенное для дистанционного управления задвижками и другой трубопроводной арматурой. Корпус привода выполнен из прочного электрофарфора, что обеспечивает высокую стойкость к воздействию агрессивных сред, перепадам температур и значительным механическим нагрузкам.
Основные характеристики: номинальное напряжение 220В, компактные габариты, высокая степень защиты от внешних воздействий, простота монтажа и обслуживания.
Сферы применения: широко используется в системах водоснабжения, отопления, вентиляции и кондиционирования (ОВК), а также в различных технологических процессах на промышленных предприятиях, в коммунальном хозяйстве и ЖКХ для автоматизации управления потоком рабочей среды.
Разъединитель РЛКВ-2-10.IV/400 УХЛ1 предназначен для коммутации электрических цепей под напряжением, но без нагрузки, и для создания видимого разрыва в высоковольтных распределительных устройствах на номинальное напряжение 10 кВ. Комплектуется приводом ПР-05-7 УХЛ1, обеспечивающим дистанционное и местное управление, а также контактно-масляной камерой (КМЧ) из электрофарфора (00002425), что гарантирует высокую дугогасящую способность и надежность.
Основные характеристики:
- Номинальное напряжение: 10 кВ
- Номинальный ток: 400 А
- Климатическое исполнение: УХЛ1 (для умеренного и холодного климата)
- Тип привода: ПР-05-7 УХЛ1
- Материал КМЧ: электрофарфор
Сфера применения: Устанавливается на подстанциях и в распределительных пунктах для обеспечения безопасного проведения ремонтных работ, секционирования сети и оперативных переключений в системах электроснабжения промышленных предприятий, городских сетей и объектов энергетики.
Вал привода РА-6 (4.8м) от производителя "Электрофарфор" (артикул 00002734) — это высоконадежный элемент для сборки и ремонта приводных механизмов распределительных устройств. Изделие длиной 4.8 метра предназначено для эффективной передачи крутящего момента и обеспечения синхронной работы коммутационной аппаратуры.
Основные характеристики:
- Тип: Вал привода РА-6
- Длина: 4.8 метра
- Материал: Высокопрочная сталь
- Производитель: Электрофарфор
Сферы применения:
Вал используется в энергетической отрасли для комплектации и обслуживания высоковольтных выключателей и разъединителей серий РЛНД, РЛК и других аналогичных распределительных устройств напряжением 6-10 кВ. Он обеспечивает стабильную и безопасную работу оборудования на электроподстанциях и промышленных предприятиях.
Разъединитель РЛНД 1-10.IV/630 УХЛ1 (3-х полюсный на полимерных изоляторах) с приводом ПРНЗ-10
Разъединитель РЛНД 1-10.IV/630 УХЛ1 — это трехполюсный коммутационный аппарат наружной установки, предназначенный для работы в электрических сетях напряжением 6-10 кВ. Ключевой особенностью данной модели является использование современных полимерных изоляторов, которые обеспечивают высокую стойкость к механическим воздействиям и загрязнениям, повышая надежность и долговечность устройства. Номинальный ток составляет 630 А. Аппарат комплектуется приводом ПРНЗ-10, позволяющим осуществлять дистанционное или ручное управление. Исполнение УХЛ1 гарантирует стабильную работу в условиях умеренного и холодного климата. Основная сфера применения — создание видимого разрыва цепи для безопасного проведения работ, секционирование линий электропередачи и коммутация в распределительных устройствах подстанций и электростанций.
Вал привода РА-10 (5.1м) Электрофарфор (артикул ЦБ-00002877) — это высоковольтный изоляционный элемент, предназначенный для передачи крутящего момента в механизмах разъединителей и другой коммутационной аппаратуры.
Основные характеристики:
- Длина: 5.1 метр
- Материал изоляционной части: электротехнический фарфор
- Тип: приводной вал для аппаратуры РА-10
Сфера применения:
Изделие применяется в электроустановках и распределительных устройствах напряжением до 10 кВ для дистанционного управления разъединителями, обеспечивая надежную изоляцию и механическую прочность. Используется в энергетике, на промышленных предприятиях и в коммунальном хозяйстве для безопасной эксплуатации высоковольтного оборудования.
Предохранитель-разъединитель ПРВТ-1-10.II-16Т-6.3 У1 — это однополюсное устройство, предназначенное для защиты электрических цепей и оборудования в сетях переменного тока. Аппарат рассчитан на номинальное напряжение до 10 кВ и номинальный ток 6.3 А. Исполнение У1 гарантирует надежную работу в условиях умеренного климата.
Ключевой особенностью является конструкция из электротехнического фарфора, обеспечивающая высокую дугогасящую способность, механическую прочность и стойкость к воздействию окружающей среды. Предохранитель выполняет две основные функции: защиту от токов короткого замыкания и перегрузок, а также роль разъединителя для безопасного создания видимого разрыва цепи при проведении ремонтных работ.
Сфера применения включает распределительные устройства (РУ) подстанций, комплектные трансформаторные подстанции (КТП) и другие объекты промышленного и коммунального электроснабжения. Устройство обеспечивает безопасность персонала и надежную защиту дорогостоящего электрооборудования.
Предохранитель-разъединитель ПРВТ-1-10.II-31.5Т-6.3 У1 — это однополюсное устройство, предназначенное для защиты электрических цепей в распределительных сетях переменного тока. Номинальное напряжение составляет 10 кВ, а номинальный ток — 6.3 А. Ключевой характеристикой является номинальный ток отключения 31.5 кА, что обеспечивает надежное отключение при коротких замыканиях.
Корпус устройства изготовлен из электротехнического фарфора, что гарантирует высокую механическую прочность и стойкость к воздействию окружающей среды. Исполнение У1 свидетельствует о возможности эксплуатации в умеренном климате. Основная сфера применения — комплектные распределительные устройства (КРУ, КСО) на промышленных предприятиях, трансформаторных подстанциях и в системах энергоснабжения для оперативных коммутаций и безопасной защиты оборудования от перегрузок и токов КЗ.
Разъединитель РВЗ-10/400 III У3 — это надежный коммутационный аппарат, предназначенный для работы в электрических установках переменного тока. Основная сфера применения — создание видимого разрыва цепи для безопасного проведения работ, а также коммутация участков электрической сети без нагрузки.
Ключевые характеристики:
- Номинальное напряжение: 10 кВ
- Номинальный ток: 400 А
- Климатическое исполнение: У3 (для умеренного климата)
- Материал изоляторов: Электрофарфор, обеспечивающий высокую механическую прочность и стойкость к атмосферным воздействиям.
- Тип привода: Ручной
Данная модель находит широкое применение в распределительных устройствах (РУ) подстанций 6-10 кВ, а также в кольцевых сетях для секционирования линий электропередачи. Благодаря своей конструкции и использованию качественного электрофарфора, разъединитель обеспечивает длительный срок службы и стабильную работу в условиях умеренного климата.
Разъединитель РВЗ-10/400 II УХЛ2 — это высоковольтный коммутационный аппарат, предназначенный для создания видимого разрыва электрической цепи и безопасного проведения работ на отключенных участках. Номинальное напряжение составляет 10 кВ, а номинальный ток — 400 А. Конструкция аппарата включает в себя изоляторы, изготовленные из высокопрочного электрофарфора, что обеспечивает отличные диэлектрические свойства и стойкость к атмосферным воздействиям.
Климатическое исполнение УХЛ2 позволяет надежно эксплуатировать разъединитель в регионах с умеренным и холодным климатом. Основная сфера применения — распределительные устройства (РУ) подстанций и электроустановок напряжением 6-10 кВ в сетях трехфазного переменного тока частотой 50-60 Гц. Он обеспечивает коммутацию цепей без нагрузки и используется для секционирования шин, отключения трансформаторов, линий электропередачи и другого электрооборудования в целях его ремонта или технического обслуживания.
Разъединитель РЛК-1А-10.IV/630 УХЛ1 с приводом ПР-01-7 УХЛ1 и комплектом монтажных частей (КМЧ) из электрофарфора ЦБ-00000068 — это надежное коммутационное устройство, предназначенное для эксплуатации в электрических установках переменного тока.
Основные характеристики:
- Номинальное напряжение: 10 кВ
- Номинальный ток: 630 А
- Климатическое исполнение УХЛ1 (для регионов с умеренным и холодным климатом)
- Тип привода: ручной ПР-01-7 УХЛ1
- Материал изоляторов: электрофарфор
Сфера применения:
Устройство применяется в распределительных устройствах подстанций и электростанций для создания видимого разрыва цепи, обеспечения безопасного проведения ремонтных работ, а также для коммутации участков электрической сети без нагрузки. Предназначено для работы в закрытых помещениях с невзрывоопасной средой.
Разъединитель РЛКВ-10.IV/400 УХЛ1 с приводом ПР-03-7 УХЛ1 и комплектом монтажных частей Электрофарфор 00003347 предназначен для коммутации электрических цепей под напряжением в электроустановках переменного тока частотой 50-60 Гц номинальным напряжением 10 кВ. Конструкция обеспечивает надежную работу в умеренном и холодном климате (УХЛ1) при температуре от -45°C до +40°C.
Основные характеристики: номинальный ток 400 А, категория размещения IV, ручное управление через привод ПР-03-7. Комплект монтажных частей из электрофарфора обеспечивает высокие изоляционные свойства и механическую прочность. Применяется в распределительных устройствах подстанций, промышленных предприятиях и объектах энергетики для обеспечения видимого разрыва цепи при ремонтных работах и оперативных переключениях.
Комплект монтажных частей КМЧ №3 (для ПРВТ) — это специализированный набор электрофарфоровых изделий, предназначенный для надежного монтажа и крепления проводов и арматуры. Артикул: 00003346.
Основные характеристики:
- Материал: электрофарфор — обладает высокими диэлектрическими свойствами, стойкостью к нагреву и воздействию окружающей среды.
- Комплектация: включает необходимые изоляторы, планки и крепежные элементы для сборки узлов.
Сфера применения:
Комплект применяется в электроустановках для крепления проводов воздушных линий, сборки проходных и опорных конструкций, а также в распределительных устройствах (ПРВТ). Обеспечивает безопасность и долговечность электрических соединений в промышленных и коммунальных сетях.
Выключатель нагрузки ВНА/ТЕ-Л(л)-10/630-ЗнП Электрофарфор
Выключатель нагрузки ВНА/ТЕ-Л(л)-10/630-ЗнП — это высоковольтный коммутационный аппарат, предназначенный для оперативного включения и отключения под нагрузкой участков электрических цепей напряжением 10 кВ. Аппарат оснащен встроенными заземляющими ножами (ЗнП), что обеспечивает безопасное заземление отключенного участка сети для проведения ремонтных и профилактических работ. Номинальный ток коммутации составляет 630 А. Корпус и основные изолирующие элементы изготовлены из высокопрочного электротехнического фарфора, что гарантирует exceptional стойкость к воздействию окружающей среды и высокую механическую прочность.
Данная модель находит широкое применение в распределительных устройствах (РУ) подстанций и промышленных предприятий, в кольцевых сетях для секционирования линий, а также в качестве вводного выключателя для трансформаторов. Эргономичный привод позволяет производить операции включения/отключения и заземления с высокой надежностью. Выключатель является неотъемлемым элементом для обеспечения безопасности и гибкости управления энергосистемами.
Код производителя: ЦБ-00003121
Разъединитель РЛНД-1-10-400 УХЛ1 — это надежный коммутационный аппарат, предназначенный для создания видимого разрыва в электрической цепи, что обеспечивает безопасность при проведении ремонтных и профилактических работ в электроустановках. Устройство рассчитано на номинальное напряжение 10 кВ и номинальный ток 400 А. Комплектуется приводом ПРНЗ-10 3п с гибкой связью, что позволяет осуществлять дистанционное или ручное управление тремя полюсами одновременно. Изоляция выполнена из электротехнического фарфора (Электрофарфор), что гарантирует высокую стойкость к атмосферным воздействиям и электрическую прочность.
Данная модель применяется в распределительных устройствах подстанций и электростанций (РУ 6-10 кВ), в сетях промышленных предприятий, а также в сельской электрификации для коммутации и секционирования линий электропередачи. Исполнение УХЛ1 (умеренный и холодный климат) позволяет стабильно работать в широком диапазоне температур. Артикул: ЦБ-00004590.
