Изолятор ИППУ-10/2000-12.5 УХЛ1 — это проходной изолятор, предназначенный для работы в электрических установках переменного тока частоты 50-60 Гц на номинальное напряжение 10 кВ и номинальный ток 2000 А. Конструкция изолятора включает фарфоровое тело и металлическую арматуру, что обеспечивает высокую механическую прочность на изгиб — не менее 12,5 кН.
Основная сфера применения — монтаж ввода в трансформаторы, распределительные устройства (КРУ, КСО) и другое силовое электрооборудование. Изолятор предназначен для эксплуатации в районах с умеренным и холодным климатом (категория размещения УХЛ1). Благодаря электрофарфору как основному изолирующему материалу, изделие обладает отличными диэлектрическими свойствами и стойкостью к воздействию окружающей среды.
Изолятор опорный ОФР-20-500 УХЛ2 — это высоковольтный электрофарфоровый изолятор, предназначенный для надежного крепления и изоляции токоведущих частей в электроустановках переменного тока частотой 50-60 Гц на номинальное напряжение до 20 кВ.
Основные характеристики:
- Номинальное напряжение: 20 кВ
- Минимальная разрушающая нагрузка: 5000 Н (500 кгс)
- Материал: электротехнический фарфор
- Исполнение: УХЛ2 (для умеренного и холодного климата, категория размещения 2)
Сферы применения:
- Распределительные устройства (РУ) подстанций и электростанций
- Опорные конструкции в открытых и закрытых распределительных устройствах (ОРУ и ЗРУ)
- Крепление шин, разъединителей и другого электрооборудования
Изолятор обеспечивает высокую механическую прочность и отличные изоляционные свойства в условиях повышенной влажности и низких температур. Предназначен для работы на высоте до 1000 метров над уровнем моря.
Изолятор проходной ИППУ-10/630-12.5 УХЛ1 с квадратным фланцем предназначен для изоляции и крепления токоведущих частей в электроустановках переменного тока частотой 50-60 Гц номинальным напряжением до 10 кВ. Конструкция обеспечивает надежное прохождение токопроводящих элементов через заземленные барьеры и стенки электротехнических устройств.
Ключевые характеристики: номинальный ток 630 А, номинальное напряжение 10 кВ, электродинамическая стойкость 12.5 кА, климатическое исполнение УХЛ1 для умеренного и холодного климата. Квадратный фланец упрощает монтаж и обеспечивает плотное прилегание к поверхности.
Сфера применения: комплектные распределительные устройства (КРУ, КРН), трансформаторные подстанции, электротехническое оборудование промышленных предприятий и энергосистем. Изделие соответствует стандартам качества и гарантирует безопасную эксплуатацию в тяжелых условиях.
Изолятор ЛК 70/35-И-3 ГС полимерный производства INSTA предназначен для крепления самонесущих изолированных проводов (СИП) к опорам воздушных линий электропередачи и распределительных устройств напряжением до 35 кВ включительно.
Ключевые характеристики: номинальное напряжение 35 кВ, допустимая нагрузка 70 кН, тип крепления — штыревой (И), климатическое исполнение для районов с холодным климатом (ГС). Корпус выполнен из высокопрочного полимерного материала, устойчивого к ультрафиолету и агрессивным средам, что обеспечивает длительный срок службы.
Сфера применения: изолятор широко используется в городском и сельском электроснабжении, при строительстве воздушных ЛЭП, для ответвлений к вводам в здания, а также в сетях уличного освещения.
Изолятор опорный ОЛСК 12.5-10-Б-4 INSTA 00000002535 — это высоковольтный керамический изолятор, предназначенный для надежного крепления и изоляции токоведущих частей в электроустановках. Он обладает номинальным напряжением 10 кВ и обеспечивает высоту пути утечки 125 мм, что гарантирует стабильную работу в условиях загрязненной атмосферы.
Конструкция изолятора включает ошиновку и крепежное отверстие, что упрощает его монтаж на опорные конструкции. Основная сфера применения — воздушные линии электропередачи (ВЛ) и распределительные устройства (РУ) напряжением 6-10 кВ, где он используется для фиксации шин, проводов и другого электрооборудования. Изолятор обеспечивает высокий уровень электроизоляции и механической прочности, что делает его незаменимым элементом в энергетике и промышленности.
Изолятор опорный ОЛСК 12.5-10-В-4 INSTA (арт. 00000009590) представляет собой надежный электротехнический компонент, предназначенный для крепления и изоляции токоведущих частей в электрических установках. Конструкция изолятора рассчитана на номинальное напряжение 10 кВ и обеспечивает механическую прочность при нагрузке до 12,5 кН.
Основные характеристики:
- Материал изготовления: высокопрочный фарфор
- Климатическое исполнение: УХЛ, категория размещения 1-5
- Температурный диапазон эксплуатации: от -60°C до +50°C
- Армирование чугунное оцинкованное
Сфера применения включает распределительные устройства подстанций, воздушные линии электропередачи, комплектные трансформаторные подстанции и другие объекты энергетики. Изолятор обеспечивает безопасную эксплуатацию электрооборудования в различных климатических условиях.
• Компактная модульная система с возможностью модернизации.
• Быстрая и удобная сборка.
• Конструкция исключает случайные ошибки при установке и демонтаже секций.
• Доступ к токоведущим частям полностью исключен.
• Отводные блоки полностью совместимые с Canalis KS.
• Превосходные характеристики контактов: гарантия на весь срок службы.
• Не содержит галогенов, в случае возгорания шинопроводы Canalis не выделяют токсичных газов.
• Возможность демонтажа, повторного использования и безопасная утилизация.... применения:
• Промышленные предприятия и объекты инфраструктуры.
• Коммерческие здания: торговые центры, супермаркеты, гостиницы, офисные здания.
• Критически важные потребители: центры обработки данных, больницы и др....
Изолятор проходной ИП 20/2000-12.5 УХЛ1
Проходной изолятор ИП 20/2000-12.5 УХЛ1 — это высоковольтный электрофарфоровый аппарат, предназначенный для изоляции и крепления токоведущих частей при их проходе через заземленные конструкции, такие как стены, перегородки и металлические корпуса силовых трансформаторов и распределительных устройств.
Основные характеристики:
- Номинальное напряжение: 20 кВ
- Номинальный ток: 2000 А
- Электромеханическая прочность на разрушение: 12.5 кН
- Исполнение для климатических условий УХЛ1 (умеренный и холодный климат, категория размещения 1)
- Материал изоляционной части: электротехнический фарфор
- Артикул: 00002109
Сфера применения:
Изолятор находит широкое применение в электроэнергетике для комплектации стационарных распределительных устройств (КРУ, КСО) на напряжение до 20 кВ, а также в качестве проходного элемента в силовых трансформаторах и другом высоковольтном оборудовании промышленных предприятий, подстанций и электростанций. Он обеспечивает надежную изоляцию и механическую фиксацию шин или токопроводов.
Изолятор ОСК 20-10-В01-4 INSTA (арт. 00000009625) – это надежный полимерный штыревой изолятор, предназначенный для крепления и изоляции проводов воздушных линий электропередачи и контактной сети. Конструкция изолятора выполнена из высокопрочного атмосферостойкого полимера, что обеспечивает устойчивость к ультрафиолету, перепадам температур и агрессивным средам.
Основные характеристики:
- Номинальное напряжение: до 20 кВ
- Материал: полимерный диэлектрик
- Тип крепления: штыревой
- Исполнение: усиленное, для ответственных участков
Сферы применения: Изолятор широко применяется в коммунальном хозяйстве, энергетике и на железнодорожном транспорте для монтажа ВЛЭП, подвески токонесущих проводов и оборудования распределительных устройств. Благодаря легкому весу и высокой механической прочности, он упрощает монтаж и повышает надежность энергосистем.
Изолятор штыревой фарфоровый ШФ 20ГО от производителя ЮМЭК — надежный элемент для крепления и изоляции токоведущих частей воздушных линий электропередачи и распределительных устройств напряжением до 20 кВ.
Основные характеристики:
- Номинальное напряжение: 20 кВ
- Материал: высокопрочный фарфор
- Конструкция: штыревой, с крепежной метрической резьбой
- Исполнение: для обычных (незагрязненных) условий эксплуатации
Сфера применения:
Изолятор предназначен для монтажа на опорах ЛЭП и в открытых распределительных устройствах (ОРУ) подстанций. Он обеспечивает прочное крепление проводов и шин, одновременно изолируя их от заземленных конструкций. Благодаря стойкости к атмосферным воздействиям и высоким диэлектрическим свойствам фарфора, изолятор гарантирует долговечную и безопасную работу электроустановок.
Изолятор опорный ОЛСК-6-10-А-2 INSTA (арт. 00003299) — это высоковольтный изолятор, предназначенный для надежного крепления и электрической изоляции токоведущих частей в распределительных устройствах на номинальное напряжение 6-10 кВ.
Конструкция изолятора литая, изготовлена из прочного электротехнического фарфора с гладкой глазурованной поверхностью, что обеспечивает высокие изоляционные характеристики и стойкость к атмосферным воздействиям. Стальные арматурные детали имеют оцинкованное покрытие для защиты от коррозии. Исполнение "А" указывает на повышенную механическую прочность.
Сфера применения: изолятор широко используется при монтаже и ремонте воздушных линий электропередачи (ВЛ), в комплектных распределительных устройствах (КРУ, КСО) подстанций и для установки вводах силовых трансформаторов.

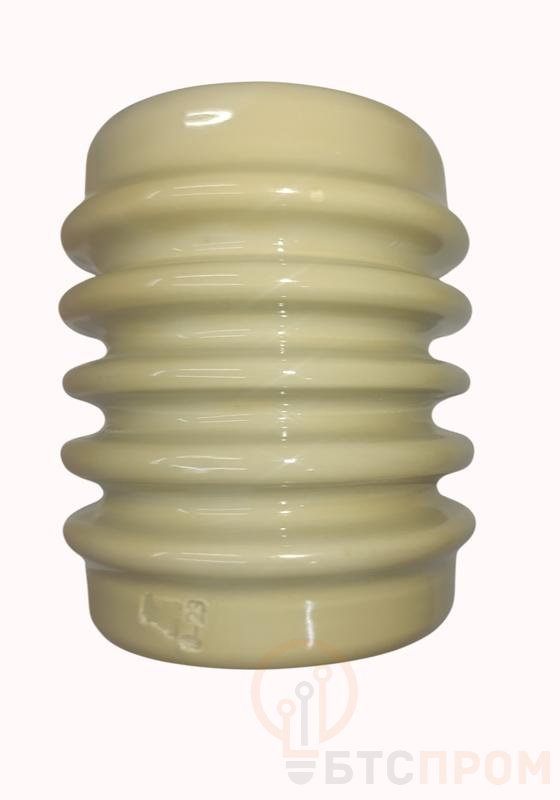

Изолятор опорный ОФР10-7.5 неармированный — надежный электротехнический компонент, предназначенный для крепления и изоляции токоведущих частей электроустановок напряжением до 10 кВ. Изделие изготовлено из высококачественного электрофарфора, что обеспечивает ему исключительные диэлектрические свойства, высокую механическую прочность на сжатие (не менее 7,5 кН) и стойкость к воздействию агрессивных сред.
Конструкция изолятора представляет собой цельнолитой фарфоровый корпус без металлической арматуры, что повышает его долговечность и устойчивость к коррозии. Основная сфера применения — использование в распределительных устройствах подстанций, в конструкциях опор воздушных линий электропередачи, а также для монтажа оборудования в закрытых электрораспределительных щитах. Изолятор обеспечивает безопасную и стабильную работу электрооборудования в различных климатических условиях.
Изолятор проходной ИП-35/400-7.5 УХЛ2 — это высоковольтный электрофарфоровый аппаратный изолятор, предназначенный для ввода токоведущих частей через заземленные конструкции (стены, металлоконструкции распределительных устройств).
Основные характеристики:
- Номинальное напряжение: 35 кВ
- Номинальный ток: 400 А
- Пробивное напряжение: 7.5 кВ
- Материал: электротехнический фарфор
- Климатическое исполнение УХЛ2 (для регионов с умеренным и холодным климатом)
Сфера применения:
Изолятор находит широкое применение в электроэнергетике для комплектации комплектных распределительных устройств (КРУ, КРУН) наружной и закрытой установки на класс напряжения 35 кВ. Он обеспечивает надежную изоляцию и механическую фиксацию шин или кабелей, выводя их через перегородки и корпуса электрооборудования. Используется на трансформаторных подстанциях, в распределительных пунктах и других объектах промышленной энергетики.
Изолятор ЛК-70/35 И-2СП полимерный — это современное и надежное электротехническое изделие, предназначенное для изоляции и крепления проводов на воздушных линиях электропередачи (ВЛ) и трансформаторных подстанциях. Конструкция изолятора выполнена из высокопрочного полимерного материала, обладающего исключительными трекинго- и эрозионной стойкостью, что обеспечивает длительный срок службы в условиях воздействия агрессивной окружающей среды, ультрафиолета и перепадов температур.
Основные характеристики: номинальное напряжение 35 кВ, механическая нагрузка на изгиб не менее 70 кН. Изделие оснащено двумя полимерными стержнями (И-2СП), что повышает его надежность. Легкий вес и простота монтажа делают его удобной альтернативой традиционным фарфоровым и стеклянным изоляторам.
Сферы применения: изолятор широко используется в коммунальной энергетике, при строительстве и ремонте воздушных линий электропередачи класса напряжения 35 кВ, в распределительных сетях, а также на промышленных предприятиях для обеспечения безопасного и бесперебойного электроснабжения.
Штыревой изолятор ШС 10-12.5-СУ-IV от производителя ЮМЭК — это надежный стеклянный изолятор, предназначенный для крепления и изоляции проводов воздушных линий электропередачи (ВЛ) напряжением до 35 кВ. Модель обладает номинальным напряжением 10 кВ и обеспечивает высокую механическую прочность, выдерживая разрушающую нагрузку не менее 12,5 кН.
Конструкция изолятора включает оцинкованную стальную арматуру и шапку из закаленного стекла, что гарантирует длительный срок службы и устойчивость к атмосферным воздействиям. Изолятор типа «СУ» (сверхъюжный) с гладкой юбкой обладает повышенной дугостойкостью и предназначен для работы в IV-й (очень тяжелой) зоне по загрязнению, что делает его идеальным для применения в регионах с высокой влажностью, солеными испарениями или сильной промышленной запыленностью.
Сфера применения изолятора охватывает монтаж на железобетонных и деревянных опорах ВЛ в энергетике, промышленности и на объектах железнодорожной инфраструктуры. Его ключевые преимущества — высокая электрическая прочность, самодиагностика (при повреждении стеклянный колпак разрушается полностью, что легко обнаружить при осмотре), а также устойчивость к ультрафиолету и перепадам температур.
Изолятор штыревой ЛШП-10А полимерный от INSTA (арт. 00000005434) — это современное и надежное решение для изоляции и крепления токоведущих частей в воздушных линиях электропередачи и распределительных устройствах.
Основные характеристики:
- Номинальное напряжение: 10 кВ
- Материал: Полимерная композитная изоляция, обеспечивающая высокую трекингостойкость и устойчивость к УФ-излучению.
- Конструкция: Оснащен металлическим штырем с резьбой для надежного монтажа.
- Исполнение: А — усиленной конструкции.
Сфера применения:
Изолятор предназначен для монтажа на опорах ВЛ 6-10 кВ, в распределительных устройствах подстанций (РУ), а также для крепления шин и другого электрооборудования. Благодаря полимерному материалу он обладает малым весом, высокой механической прочностью и отличными диэлектрическими свойствами, что делает его идеальным для использования в условиях агрессивной окружающей среды.
Изолятор ОСК 20-10-А01-4 от INSTA (арт. 00000009621) – это надежный полимерный штыревой изолятор, предназначенный для крепления и изоляции проводов воздушных линий электропередачи и контактной сети.
Основные характеристики:
- Номинальное напряжение: до 20 кВ
- Конструкция: состоит из полимерной ребристой изолирующей части и металлического штыря (стержня).
- Материал: изоляция выполнена из высококачественного полимерного материала, устойчивого к УФ-излучению и атмосферным воздействиям.
- Исполнение: А01 – для горизонтального крепления.
Сферы применения:
- Воздушные линии электропередачи (ВЛ) напряжением 6-10 кВ.
- Тяговые сети электрифицированного железнодорожного транспорта.
- Распределительные устройства и подстанции.
- Крепление проводов на опорах в сетях уличного освещения.
Изолятор обеспечивает высокую механическую прочность, отличные диэлектрические свойства и длительный срок службы в различных климатических условиях.
Изолятор ОСК 20-10-Б-4 INSTA (арт. 00000009622) — это высоковольтный штыревой изолятор, предназначенный для надежного крепления и изоляции токоведущих частей в воздушных линиях электропередачи и распределительных устройствах.
Основные характеристики:
- Номинальное напряжение: 20 кВ
- Механическая прочность на изгиб: 10 кН
- Конструкция: штыревой, с креплением на шпильку
- Материал: высокопрочный фарфор с глазурованным покрытием для устойчивости к атмосферным воздействиям.
Сфера применения:
Изолятор широко используется при монтаже и ремонте воздушных ЛЭП напряжением до 20 кВ, в конструкциях трансформаторных подстанций, а также в качестве опорных изоляторов в распределительных устройствах открытого и закрытого типа. Обеспечивает длительную и бесперебойную работу в условиях воздействия влаги, загрязнений и значительных перепадов температур.
Изолятор для трансформаторного ввода ИПТ-20/5000 А 01 Электрофарфор ЦБ-00005776
Изолятор ИПТ-20/5000 А 01 — это высоковольтный электрофарфоровый изолятор, предназначенный для ввода силовых трансформаторов и других электротехнических устройств. Основное назначение — надежная изоляция токоведущих частей и их механическое крепление. Конструкция изолятора рассчитана на номинальное напряжение 20 кВ и номинальный ток до 5000 А, что обеспечивает стабильную работу в мощных энергетических системах. Изготовленный из высококачественного электрофарфора, изолятор обладает исключительными диэлектрическими свойствами, высокой механической прочностью и стойкостью к атмосферным воздействиям. Широко применяется в электроэнергетике для комплектации трансформаторов, распределительных устройств (КРУ, КСО) и другого высоковольтного оборудования на подстанциях и промышленных объектах.
Линейный полимерный изолятор ЛК-70/20-И-3ГП (В3) от INSTA (арт. 00-00000332) предназначен для крепления и изоляции проводов и грозозащитных тросов на воздушных линиях электропередачи (ВЛ) и открытых распределительных устройствах (ОРУ) напряжением до 35 кВ включительно.
Ключевые характеристики: номинальная нагрузка 70 кН, высота 200 мм. Изделие выполнено из высокопрочного стеклопластикового стержня с защитой из атмосферостойкой кремнийорганической резины и полимерными ребристыми оболочками (герметизаторами), что обеспечивает отличные диэлектрические свойства, устойчивость к ультрафиолету и перепадам температур. Конструкция исключает «холодное» течение металла.
Сфера применения: монтаж в районах с умеренным и холодным климатом, в условиях промышленного загрязнения атмосферы (III и выше степень загрязнения), включая побережья морей и соленые озера. Идеален для ВЛ, проходящих в сложных погодных условиях.
